商品详情
评价详情(0)

标准

IEC 60947-1 , EN 60947-1
IEC 60947-4-1 , EN 60947-4-1
IEC 60947-5-1 , EN 60947-5-1 (辅助触点)
3RT6/3RT5 接触器经过气候测试,适用于全球任何气候条件
设备应用的环境与标准的工业环境( EN 60721-3-3所规定)不同时,需要考虑环境对产品可靠性和使用寿命的影响,并采取相应的防护措施。如有必要请联系西门子技术支持
3RT6/3RT5 接触器具有EN 50274中规定的“指触防护” 功能

加装辅助触点

S00规格接触器本体集成1个辅助触点(1NO或1NC)
S0规格接触器本体集成2个辅助触点( 1NO + 1NC)
S2/S3规格接触器本体无集成辅助触点
S6/S10/S12规格接触器本体集成4个辅助触点( 2NO +2NC )
所有规格接触器均可继续加装可拆卸的辅助触点块
S00/S0/S2/S6/S10/S12 规格最多可再加装4个触点
S3规格最多可再加装8个触点
对于所有规格,常闭触点数目不可超过4个

触头可靠性

在电压不超过110 V且电流不超过100 mA的情况下进行切换, 3RT6/3RT5接触器及3RH61中间继电器上的辅助触点具有极高的可靠性。
这些触头同时也符合固态电路使用要求,电压大于等于17V,电流大于等于1 mA

电机参考功率

样本中提到的电机功率是参考电机轴输出功率(依据铭牌)

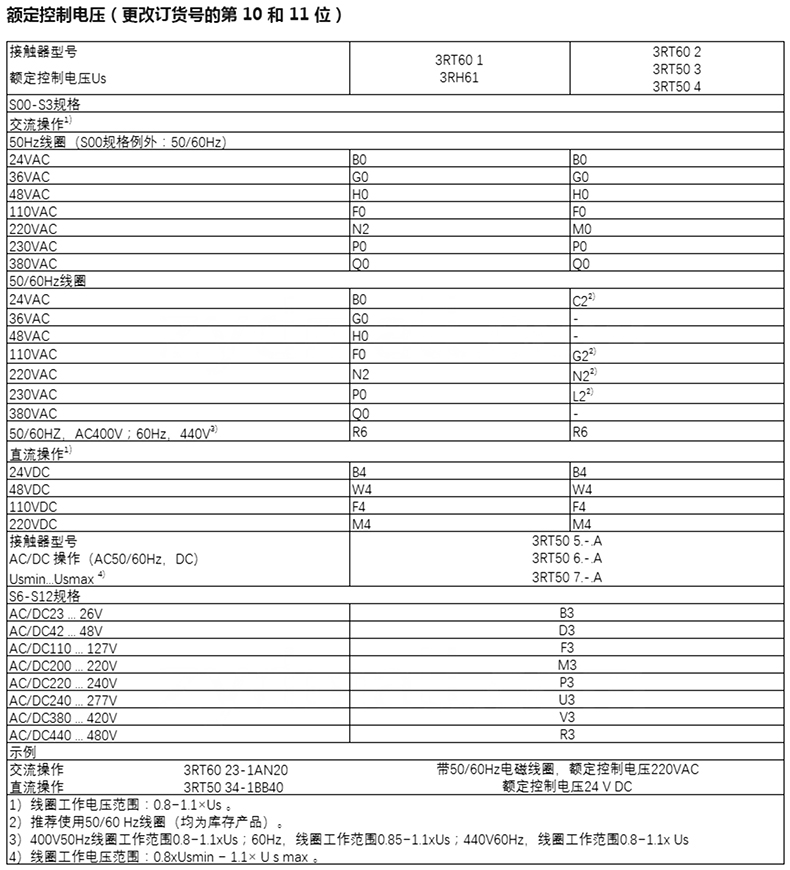

额定控制电压

所有的接触器都有直流DC或者交流AC操作的型号。S6至S12规格接触器线圈为交直流通用型( AC 50/60Hz, DC )

浪涌抑制

3RT6/3RT5 接触器可以提供阻容吸收( RC)、压敏电阻、抑制二极管以及二极管组合(齐纳二二极管与二极管组合)四类浪涌抑制器，用于抑制线圈浪涌
S6至S12规格接触器线圈已集成压敏电阻式浪涌抑制器

3RT6-交流接触器

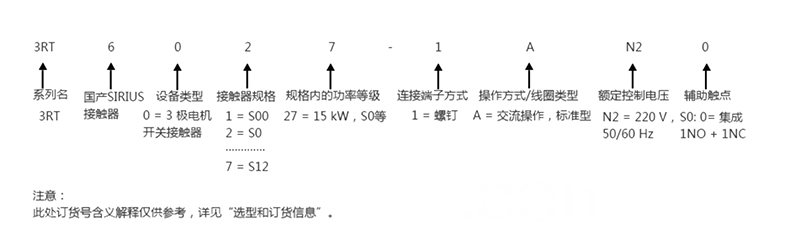

选型和订货信息
交流操作，螺钉接线端子
额定值				集成辅助触点		额定控制电压Us（交流50/60Hz）	订货号	重量
AC-2及AC-31),Tu:至60℃		AC-1,Tu：40℃
400V条件下的额定工作电流/e	400V/50Hz条件下的电动机额定功率P	690V条件下的额定工作电流/e
A	kW	A		NO	NC	V		kg
螺钉安装或35mm标准导轨安装
S00规格
7	3	18		1	-	24	3RT6015-1AB01	0.280
						110	3RT6015-1AF01	0.280
						220	3RT6015-1AN21	0.280
				-	1	24	3RT6015-1AB02	0.280
						110	3RT6015-1AF02	0.280
						220	3RT6015-1AN22	0.280
9	4	22		1	-	24	3RT6016-1AB01	0.280
						110	3RT6016-1AF01	0.280
						220	3RT6016-1AN21	0.280
				-	1	24	3RT6016-1AB02	0.280
						110	3RT6016-1AF02	0.280
						220	3RT6016-1AN22	0.280
12	5.5	22		1	-	24	3RT6017-1AB01	0.280
						110	3RT6017-1AF01	0.280
						220	3RT6017-1AN21	0.280
				-	1	24	3RT6017-1AB02	0.280
						110	3RT6017-1AF02	0.280
						220	3RT6017-1AN22	0.280
16	7.5	22		1	-	24	3RT6018-1AB01	0.280
						110	3RT6018-1AF01	0.280
						220	3RT6018-1AN21	0.280
				-	1	24	3RT6018-1AB02	0.280
						110	3RT6018-1AF02	0.280
						220	3RT6018-1AN22	0.280
1)常见使用类别的含义：			辅助触点和中间继电器
接触器			交流
交流			AC-11：控制交流电磁铁负载
AC-1：无感或微感负载、电阻炉			AC-12：控制电阻性负载和光电耦合隔离的固态负载
AC-2：绕线式感应电动机的起动、分断			AC-14：控制小型电磁铁负载（≤72VA）
AC-3：鼠笼型感应电动机的起动、运转中分断			AC-15：控制电磁铁负载（>72VA）
AC-4：鼠笼型感应电动机的起动、反接制动或反向运转、点动			直流
直流			DC-12：控制电阻性负载和光电耦合隔离的固态负载
DC-1：无感或微感负载、电阻炉			DC-13：控制电磁铁负载
DC-3：并励电动机的起动、反接制动或反向运转、点动、电动机在动态中分断
DC-5：串励电动机的起动、反接制动或反向运转、点动、电动机在动态中分断

3RT6-交流接触器
选型和订货信息
交流操作，螺钉接线端子
额定值			集成辅助触点		额定控制电压Us（交流50/60 Hz）	订货号	重量
AC-2 及 AC-3,T:至60℃		AC-1,Tu：40℃
400V条件下的额定工作电流/e	400V/50Hz条件下的电动机额定功率P	690 V 条件下的额定工作电流/e
A	kW	A	NO	NC	V		kg
螺钉安装或 35 mm 标准导轨安装
S0 规格
9	4	40	1	1	24	3RT60 23-1AC20	0.460
					110	3RT60 23-1AG20	0.460
					220	3RT60 23-1AN20	0.460
12	5.5	40	1	1	24	3RT60 24-1AC20	0.460
					110	3RT60 24-1AG20	0.460
					220	3RT60 24-1AN20	0.460
17	7.5	40	1	1	24	3RT60 25-1AC20	0.460
					110	3RT60 25-1AG20	0.460
					220	3RT60 25-1AN20	0.460
25	11	40	1	1	24	3RT60 26-1AC20	0.460
					110	3RT60 26-1AG20	0.460
					220	3RT60 26-1AN20	0.460
32	15	50	1	1	24	3RT60 27-1AC20	0.460
					110	3RT60 27-1AG20	0.460
					220	3RT60 27-1AN20	0.460
38	18.5	50	1	1	24	3RT60 28-1AC20	0.460
					110	3RT60 28-1AG20	0.460
					220	3RT60 28-1AN20	0.460

选型.jpg 选型1.jpg


使用浪涌抑制器抑制线圈过电压,会造成接触器常开触点NO分断延时以及常闭触点NC接通延时(抑制二二极管将增加延时6到

10倍,二极管组合将增加延时2到6倍,压敏电阻将增加延时2到5ms)。
