正泰CHINT NR4系列热过载继电器，NR4-80/Z 12.5-20A

电流(0.1-180)A 的长期工作或间断长期工作的交流电动机的过载与断相保护。

本产品符合：GB14048.4、GB14048.5、IEC60947-4-1等标准。

NR4系列的行业代号是JRS2系列。

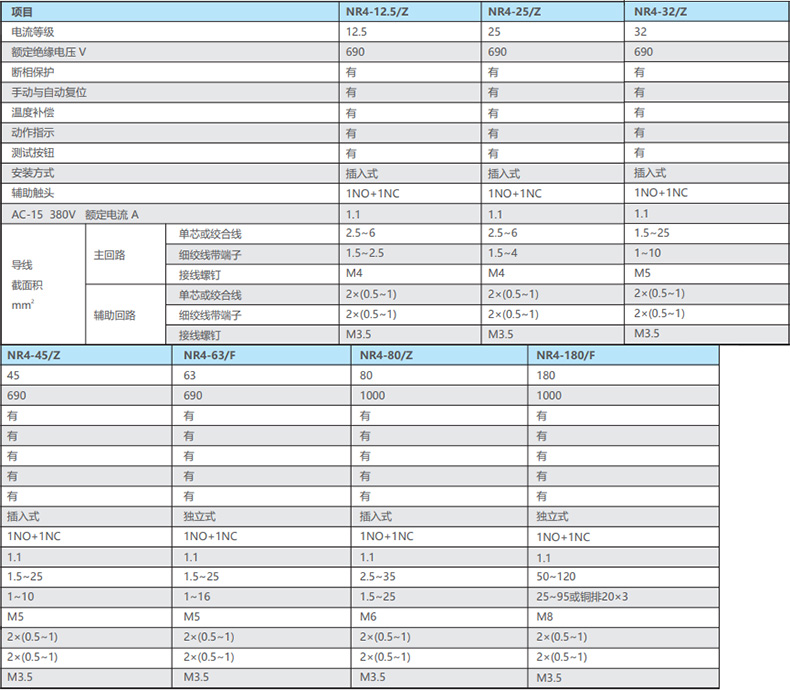

结构特点

• 该系列热继电器为三相双金属片式，脱扣级别为10A

• 具有差动式的断相保护

• 具有整定电流连续可调装置

• 具有温度补偿

• 具有动作指示

• 具有触头检测机构

• 具有停止按钮

• 具有手动与自动复位按钮

• 具有电气上可分的一常开和一常闭触头

• 安装方式：与接触器插入安装或独立安装

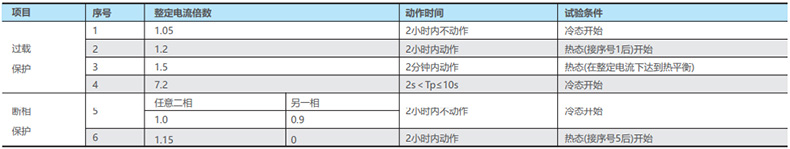

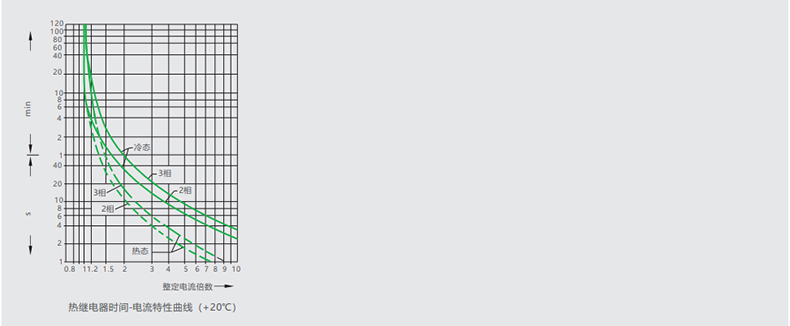

保护特性

正常工作条件和安装条件

1.海拔高度：不超过2000m。

2.周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。

3.大气条件：在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过 +25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露。

4.污染等级为3级。

5.安装面与垂直面的倾斜度不超过±5°。

6.在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。

7.在有防雨雪设备及没有充满水蒸气的地方。

8.在无显著摇动、冲击和振动的地方。

9.抗冲击性能符合IEC60068-2-7的允许加速度 15gn-11ms。

10.抗冲击性能符合IEC60068-2-6的允许加速度 6gn。
