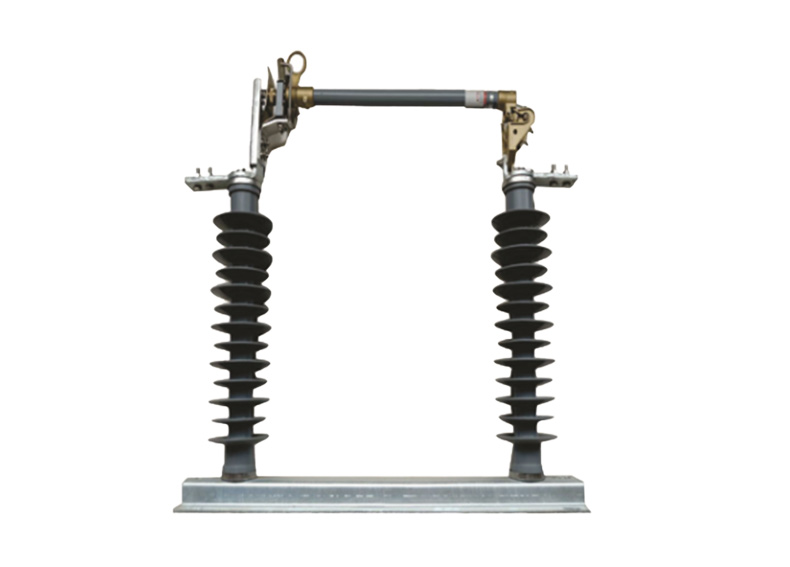

HGRW5-35/200新型防风跌落式熔断器，解决了老式熔断器普遍存在的保护特性差、温差高、开断范围窄等问题，适合于风电场、石油、化工、钢铁、电站作为保护分段的必备产品，它装配在配电变压器高压侧或配电线支干线路上，作输电线路、电力变压器过载和短路保护剂分合额定负荷电流之用。 该型产品具有优异的过电流保护特性，具有工频耐压能力强、抗雷电冲击耐受电压高、开断电流大，机械强度高等特点，其产品性能全面符合GB15166.3-2008国家标准和IEC282-2国际标准要求，达到了国内户外防风型跌落式熔断器的领先水平。 |
|
| 序号 | 名称 | 保证值 | ||
| 1 | 型号规格 | HGRW5-35/200A | ||
| 2 | 系统额定电压（kV） | 35 | ||
| 3 | 熔断器额定电压（kV） | 40.5 | ||
| 4 | 额定电流（A） | 熔断器底座 | 200A | |
| 熔断件 | 25-200A任选 | |||
| 5 | 额定频率（Hz） | 50Hz | ||
| 6 | 额定绝缘水平 | 额定雷电冲击耐受电压（kV，峰值） | 相对地 | 215 |
| 断口 | 185 | |||
| 1min工频耐受电压（kV） | 相对地 | 110 | ||
| 断口 | 125 | |||
| 1min工频湿耐受电压（kV） | 相对地 | 105 | ||
| 断口 | 115 | |||
| 7 | 额定开断电流（kA） | 12.5kA | ||
| 8 | 熔断器最小相间距离 | 700 | ||
| 9 | 机械稳定性（连续合分操作次数） | 500 | ||
| 10 | 最高允许温度 | 熔体 | 219 | |
| （℃） | 其他零件、材料及介质 | 300 | ||
| 11 | 允许温升（K） | 熔体 | 217 | |
| 其他零件、材料及介质 | 300 | |||
| 12 | 承受静拉力（N） | 75N | ||
| 13 | 熔断器等级（A级或B级） | A级 | ||
| 14 | 熔断件类型（K型或T型） | K型 | ||
| 15 | 复合外套外表面泄露距离（mm） | 1400mm | ||
| 16 | 复合外套干弧距离（mm） | 495mm | ||
| 17 | 结构型式 | 双柱式结构 | ||
| 18 | 重量 | 18Kg | ||
