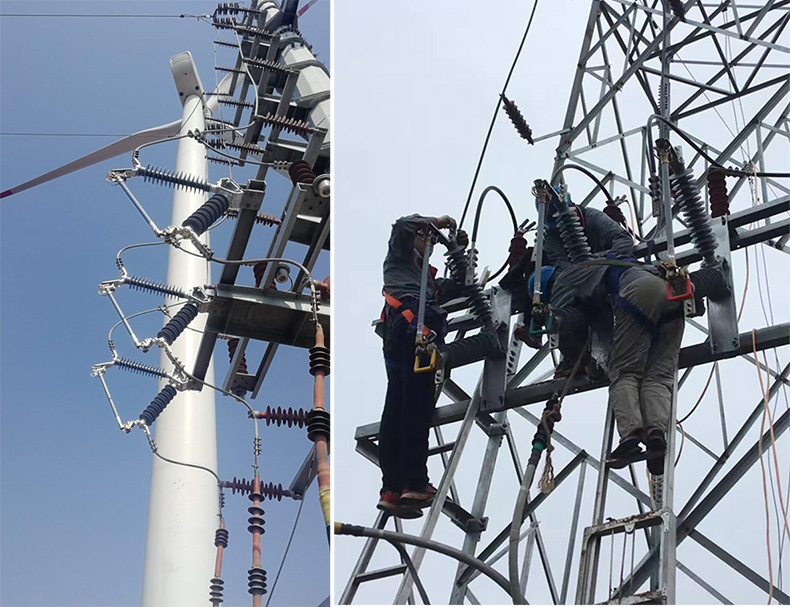

新型V型结构防风跌落式熔断器有效的避免事故的发生，根据风电场分析我公司产品完全可以解决，改进部位主要是增加上下触头钢支架板厚度，达到12毫米，改变所有接触点，全部采用铜合金精铸件，增加通流速率，有效的避免接触电阻增大及运行变化，改变上触头触点结构，增加辅助触点，加装锁止状态卡和部位，原有压舌板改进为2毫米磷青铜材料，更好的增加弹性。在高压熔管上触头增加辅助触头，有限避免运行中不易跌落，或造成故障不掉落等情形，改变合闸触头结构，可有效防控50米风速。在高压熔管上也增加了耐高温树脂及玻璃丝缠绕管工艺，避免因温升变化熔管发生自燃，高压熔丝采用四元合金材料，熔断温度219度，有效降低故障电流燃弧时间及燃弧温度。 |
| 序号 | 名称 | 保证值 | ||
| 1 | 型号规格 | FDGW-40.5/200A | ||
| 2 | 系统额定电压（kV） | 35 | ||
| 3 | 熔断器额定电压（kV） | 40.5 | ||
| 4 | 额定电流（A） | 熔断器底座 | 200A | |
| 熔断件 | 25-200A任选 | |||
| 5 | 额定频率（Hz） | 50Hz | ||
| 6 | 额定绝缘水平 | 额定雷电冲击耐受电压（kV，峰值） | 相对地 | |
| 235 | ||||
| 断口 | 215 | |||
| 1min工频耐受电压（kV） | 相对地 | 125 | ||
| 断口 | 155 | |||
| 1min工频湿耐受电压（kV） | 相对地 | 85 | ||
| 断口 | 115 | |||
| 7 | 额定开断电流（kA） | 31.5kA | ||
| 8 | 熔断器最小相间距离 | 950 | ||
| 9 | 机械稳定性（连续合分操作次数） | 3000 | ||
| 10 | 最高允许温度 | 熔体 | 219 | |
| （℃） | 其他零件、材料及介质 | 300 | ||
| 11 | 允许温升（K） | 熔体 | 217 | |
| 其他零件、材料及介质 | 300 | |||
| 12 | 承受静拉力（N） | 75N | ||
| 13 | 熔断器等级（A级或B级） | A级 | ||
| 14 | 熔断件类型（K型或T型） | K型 | ||
| 15 | 额定海拔高度 | 4000米 | ||
| 16 | 难受风速 | 50米/s | ||
| 17 | 复合外套外表面泄露距离（mm） | 1750mm | ||
| 18 | 复合外套干弧距离（mm） | 650mm | ||
| 19 | 结构型式 | 双柱V型结构 | ||
| 20 | 重量 | 19Kg | ||
