氧化锌避雷器是电力运行中很重要的保护用电力设备，确保于电商及电气设备的安全运行，因此氧化锌避雷器在我国的电力、电气化铁路、油田矿山、高压开关相等行业得到了更为广泛的应用。 |

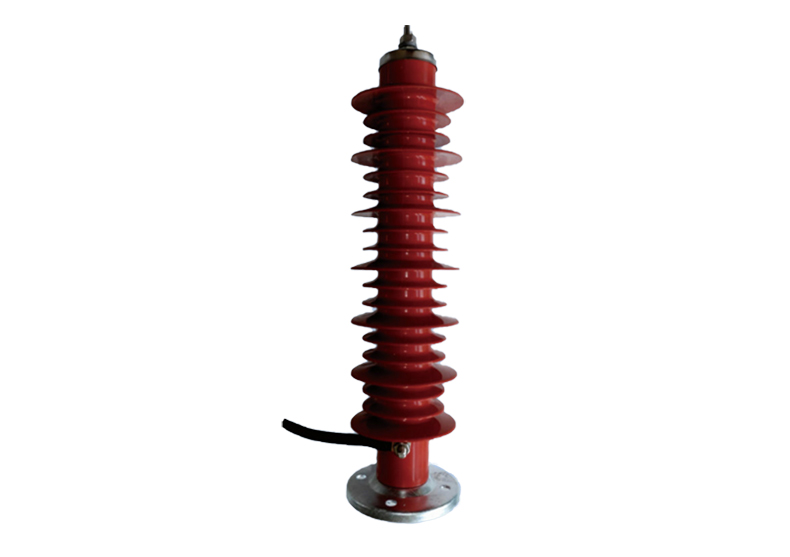

复合外套氧化锌避雷器（CMOA）是由氧化锌电阻片、上下电极、硅橡胶裙套等部件封装而成的，其除了具备氧化锌避雷器的保护特性好、无续流、陡坡响应快、耐污性能好、通流能力大、无截波、结构简单、气压影响小等优点外，还具有以下特点：
|
| 序号 | 名称 | 保证值 | |
| 1 | 型号规格 | YH5WZ-51/134GY | |
| 2 | 系统额定电压（kV） | 35 | |
| 3 | 避雷器额定电压（kV） | 51 | |
| 4 | 持续运行电压（kV） | 40.8 | |
| 5 | 标称放电电流（kA） | 5 | |
| 6 | 直流1mA参考电压（kV） | 大于73 | |
| 7 | 75%直流1mA参考电压下的漏电流（mA） | 小于30 | |
| 8 | 额定频率（Hz） | 50 | |
| 9 | 操作冲击电流（峰值）（kA） | 0.25 | |
| 10 | 工频参考电流（峰值）（mA） | 1 | |
| 11 | 工频参考电压（kV） | 大于51 | |
| 12 | 2ms方波冲击电流值（A，峰值） | 600 | |
| 13 | 最大操作冲击电流残压（峰值）（kV） | 114 | |
| 14 | 最大雷电冲击电流残压（峰值）（kV） | 134 | |
| 15 | 最大陡波冲击电流残压（峰值）（kV） | 154 | |
| 16 | 大电流冲击耐受电流及残压 | （kA） | 100 |
| （kV） | 150 | ||
| 17 | 长持续时间冲击电流耐受能力（A） | 400 | |
| 18 | 压力释放能力 | （kA） | 16 |
| （A） | 800 | ||
| 19 | 外套绝缘耐受强度 | 210 | |
| 额定雷电冲击电压（峰值）（kV） | 185 | ||
| 额定操作冲击电压（峰值）（kV） | 210 | ||
| 额定短时工频耐受电压（有效值）（kV） | 95 | ||
| 20 | 最大局部放电量（pC） | 小于10 | |
| 21 | 爬电距离（mm） | 2200 | |
| 22 | 复合外套干弧距离（mm） | 820 | |
| 23 | 引线拉力（N） | 294 | |
| 风压力（N） | 174 | ||
| 安全系数 | 1.76 | ||
| 24 | 放电计数器 | JS-8 | |
| 25 | 结构型式 | 垂直 | |
| 避雷器运行条件 | ||
| 序号 | 项目 | 内容/参数 |
| 1 | 海拔高度(m) | ≤4000m |
| 2 | 最低环境温度(℃) | -40 |
| 3 | 最高环境温度(℃) | 50 |
| 4 | 年平均气温(℃) | 5 |
| 5 | 最大日温差(℃) | 25 |
| 6 | 相对湿度(℃) | ≤95%（25℃） |
| 7 | 覆冰厚度 (mm) | 15 |
| 8 | 最大风速(m/s) | 45 |
| 9 | 雷暴日（天） | 45 |
| 10 | 污秽等级 | Ⅲ |
| 11 | 抗震能力 | 8度设防 |
| 12 | 水平加速度（g） | 0.3 |
| 13 | 垂直加速度（g） | 0.15 |
| 共振、正弦拍波试验法，激振5次，每次持续时间5个周波，各次间隔2s，并考虑其端部连接导线振动和导线张力的影响。安全系数不小于1.67。 | ||
| 水平加速度应计及设备支架的动力放大系数1.2。 | ||
