氧化锌避雷器是电力运行中很重要的保护用电力设备，确保于电商及电气设备的安全运行，因此氧化锌避雷器在我国的电力、电气化铁路、油田矿山、高压开关相等行业得到了更为广泛的应用。 |
|

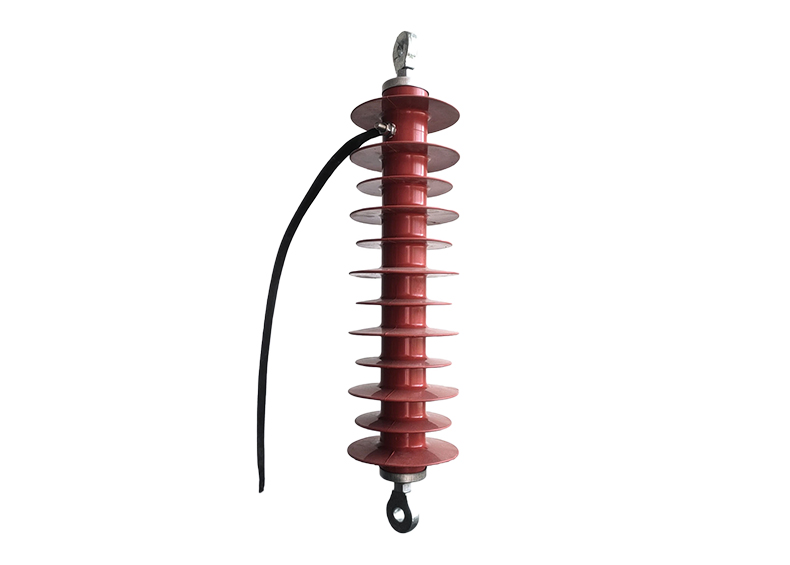

1 | 型号 | HY5WX-51/134 | |
2 | 额定电压 | kV | 35 |
3 | 持续运行电压 | kV | 40.8 |
4 | 额定频率 | Hz | 50 |
5 | 陡波冲击电流下残压≤ | kVp | 154.0 |
6 | 雷电冲击电压下残压≤ | kVp | 134.0 |
7 | 操作冲击电压下残压≤ | kVp | 114.0 |
8 | 直流1mA参考电压≥ | kV | 73.0 |
9 | 2ms方波冲击电流值（峰值） | A | 400 |
10 | 大电流冲击耐受4/10ms | kA | 100 |
11 | 爬电距离 | mm | 1330 |
12 | 安装方式 | / | 悬挂 |
13 | 运输重量 | ㎏ | 22 |
避雷器运行条件 |
序号 | 项目 | 内容/参数 |
1 | 海拔高度(m) | ≤4000m |
2 | 最低环境温度(℃) | -40 |
3 | 最高环境温度(℃) | +50 |
4 | 年平均气温(℃) | 5 |
5 | 最大日温差(℃) | 25 |
6 | 相对湿度(℃) | ≤95%（25℃） |
7 | 覆冰厚度 (mm) | 15 |
8 | 最大风速(m/s) | 45 |
9 | 雷暴日（天） | 45 |
10 | 污秽等级 | Ⅲ |
11 | 抗震能力 | 8度设防 |
12 | 水平加速度（g） | 0.3 |
13 | 垂直加速度（g） | 0.15 |
|
