氧化锌避雷器是电力运行中很重要的保护用电力设备，经过二十多年的大规模生产，无论是电阻片的生产和氧化锌避雷器的设计水平都越来越好，确保于电商及电气设备的安全运行，因此氧化锌避雷器在我国的电力、电气化铁路、油田矿山、高压开关相等行业得到了更为广泛的应用。 避雷器产品广泛用于保护输电线路，尤其是在雷电活动频繁、土壤电阻率较大、巡线困难的山区，可大大降低输电线路的雷害事故。 采用标准：1.GB11032《交流无间隙金属氧化物避雷器》； 2.JB/T8952《35KV及以下交流用复合外套无间隙金属氧化物避雷器》； 3.IEC99-4《交流系统用无间隙金属氧化物避雷器》；4.我公司产品可根据用户要求进行生产和试验。 |

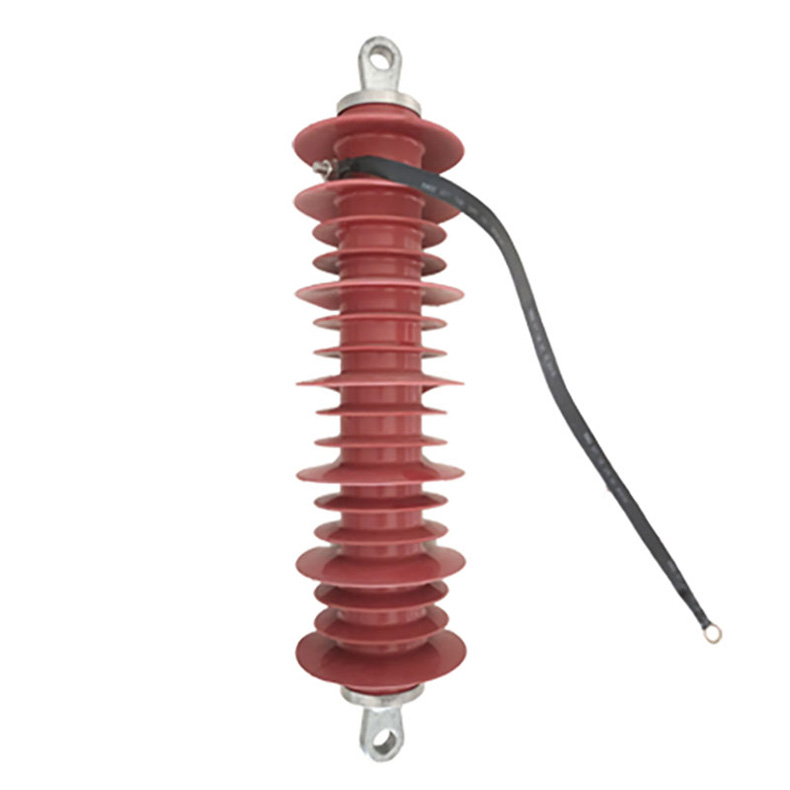

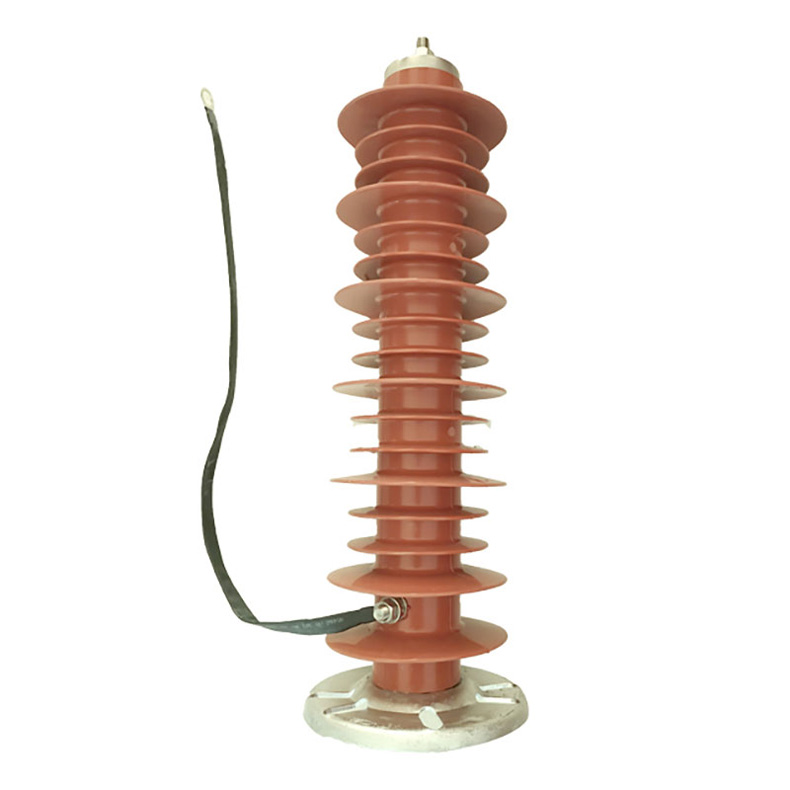

产品特点： 1.采用可靠的密封结构设计，密封性能好、防潮、防爆、免维护；2.散热性能好，防止电阻片老化；3.机械强度高；4.可承受多重雷击，工作寿命长；5.独特的内绝缘式设计给计数器安装提供方便。 结构特点：复合外套氧化锌避雷器（CMOA）是由氧化锌电阻片、上下电极、硅橡胶裙套等部件封装而成的，其除了具备氧化锌避雷器的保护特性好、无续流、陡坡响应快、耐污性能好、通流能力大、无截波、结构简单、气压影响小等优点外，还具有以下特点： ①硅橡胶外套具有良好的防暴性能，可以避免恶性爆炸事故； ②硅橡胶外套很光亮、具有优良的憎水迁移性，配方中加有防紫外线的材料，具有优良的抗老化性能，因此产品可在重污染、恶劣大气环境中可靠运行； ③35kV整支避雷器结构紧凑、体积小、重量轻、运输和安装更为方便； ④避雷器技术参数进行了优化选择和设计，各项指标优化GB11032—2010和JB/T8952—2005的规定电气参数完全满足国际标准IEC99—4的规定。 |
避雷器运行条件 |
序号 | 项目 | 内容/参数 |
1 | 海拔高度(m) | ≤4000m |
2 | 最低环境温度(℃) | -40 |
3 | 最高环境温度(℃) | +50 |
4 | 年平均气温(℃) | 5 |
5 | 最大日温差(℃) | 25 |
6 | 相对湿度(℃) | ≤95%（25℃） |
7 | 覆冰厚度 (mm) | 15 |
8 | 最大风速(m/s) | 45 |
9 | 雷暴日（天） | 45 |
10 | 污秽等级 | Ⅲ |
11 | 抗震能力 | 8度设防 |
12 | 水平加速度（g） | 0.3 |
13 | 垂直加速度（g） | 0.15 |

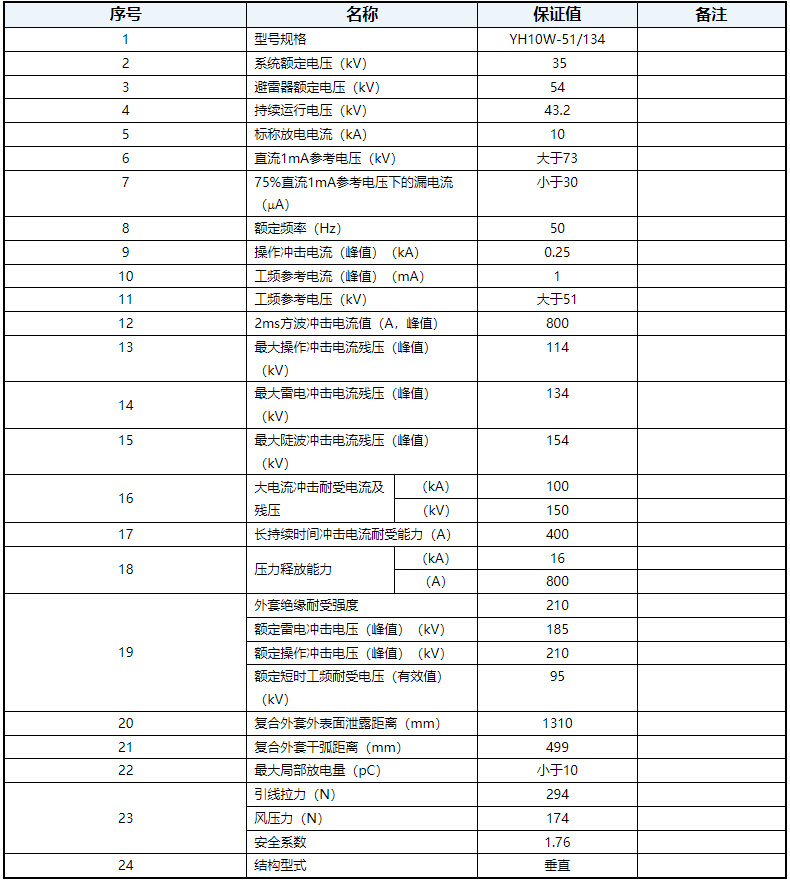

共振、正弦拍波试验法，激振5次，每次持续时间5个周波，各次间隔2s，并考虑其端部连接导线振动和导线张力的影响。安全系数不小于1.67。 水平加速度应计及设备支架的动力放大系数1.2。 氧化锌避雷器技术数据表 |
