氧化锌避雷器是电力运行中很重要的保护用电力设备，我国经过二十多年的大规模生产，无论是电阻片的生产和氧化锌避雷器的设计水平都越来越好，确保于电商及电气设备的安全运行，因此氧化锌避雷器在我国的电力、电气化铁路、油田矿山、高压开关相等行业得到了更为广泛的应用。 我公司生产的避雷器产品广泛用于保护输电线路，尤其是在雷电活动频繁、土壤电阻率较大、巡线困难的山区，可大大降低输电线路的雷害事故。 采用标准：1.GB11032《交流无间隙金属氧化物避雷器》；2.JB/T8952《35KV及以下交流用复合外套无间隙金属氧化物避雷器》；3.IEC99-4《交流系统用无间隙金属氧化物避雷器》；4.我公司产品可根据用户要求进行生产和试验。 |

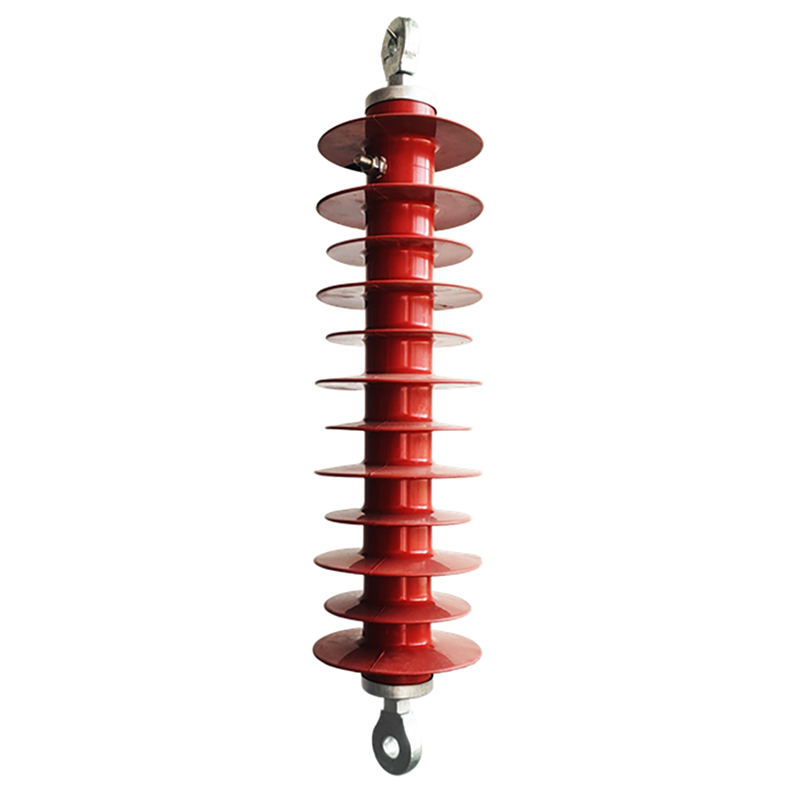

产品特点 1.采用可靠的密封结构设计，密封性能好、防潮、防爆、免维护； 2.散热性能好，防止电阻片老化； 3.机械强度高； 4.可承受多重雷击，工作寿命长； 5.独特的内绝缘式设计给计数器安装提供方便。 结构特点 复合外套氧化锌避雷器（CMOA）是由氧化锌电阻片、上下电极、硅橡胶裙套等部件封装而成的，其除了具备氧化锌避雷器的保护特性好、无续流、陡坡响应快、耐污性能好、通流能力大、无截波、结构简单、气压影响小等优点外，还具有以下特点： ①硅橡胶外套具有良好的防暴性能，可以避免恶性爆炸事故； ②硅橡胶外套很光亮、具有优良的憎水迁移性，配方中加有防紫外线的材料，具有优良的抗老化性能，因此产品可在重污染、恶劣大气环境中可靠运行； ③35kV整支避雷器结构紧凑、体积小、重量轻、运输和安装更为方便； ④避雷器技术参数进行了优化选择和设计，各项指标优化GB11032—2010和JB/T8952—2005的规定电气参数完全满足国际标准IEC99—4的规定。 |
序号 | 名称 | 保证值 | 备注 | |
1 | 型号规格 | YH5WZ-51/134 | ||
2 | 系统额定电压（kV） | 35 | ||
3 | 避雷器额定电压（kV） | 51 | ||
4 | 持续运行电压（kV） | 40.8 | ||
5 | 标称放电电流（kA） | 5 | ||
6 | 直流1mA参考电压（kV） | 大于73 | ||
7 | 75%直流1mA参考电压下的漏电流（mA） | 小于30 | ||
8 | 额定频率（Hz） | 50 | ||
9 | 操作冲击电流（峰值）（kA） | 0.25 | ||
10 | 工频参考电流（峰值）（mA） | 1 | ||
11 | 工频参考电压（kV） | 大于51 | ||
12 | 2ms方波冲击电流值（A，峰值） | 800 | ||
13 | 最大操作冲击电流残压（峰值）（kV） | 114 | ||
14 | 最大雷电冲击电流残压（峰值）（kV） | 134 | ||
15 | 最大陡波冲击电流残压（峰值）（kV） | 154 | ||
16 | 大电流冲击耐受电流及残压 | （kA） | 100 | |
（kV） | 150 | |||
17 | 长持续时间冲击电流耐受能力（A） | 400 | ||
18 | 压力释放能力 | （kA） | 16 | |
（A） | 800 | |||
19 | 外套绝缘耐受强度 | 210 | ||
额定雷电冲击电压（峰值）（kV） | 185 | |||
额定操作冲击电压（峰值）（kV） | 210 | |||
额定短时工频耐受电压（有效值）（kV） | 95 | |||
20 | 复合外套外表面泄露距离（mm） | 1400 | ||
21 | 复合外套干弧距离（mm） | 554 | ||
22 | 最大局部放电量（pC） | 小于10 | ||
23 | 引线拉力（N） | 294 | ||
风压力（N） | 174 | |||
安全系数 | 1.76 | |||
24 | 放电计数器 | JS-8 | ||
25 | 结构型式 | 垂直 | ||
