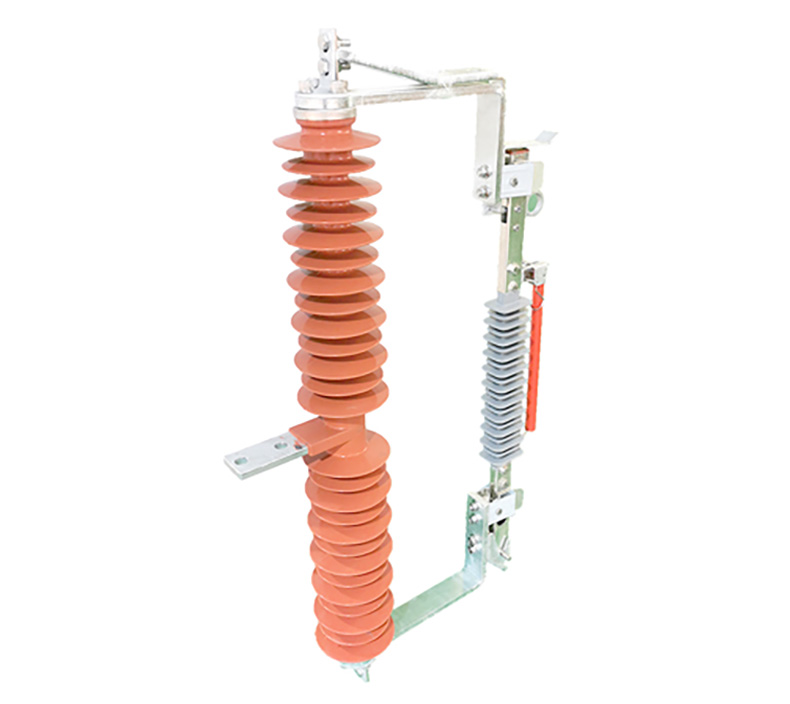

根据风电场需求研发的新型风电专用隔离式熔断器，呈单柱式结构，该产品从熔断器的接触方式、接触面积、导电面积、发热点等方面进行多元化改进，提高风电场运行的稳定性，杜绝发生无故障跌落情况。每组隔离式熔断器能拖带多台风机，适用于风补电流多变的情况，熔断电流达400A，熔断过程中不会产生拉弧，该新型产品型号命名为：HFGS-40.5/400。 新型风电专用隔离式熔断器适合于风电场作为保护分段的必备产品，它装配在配电变压器高压侧或配电线支干线路上，作输电线路、电力变压器过载和短路保护剂分合额定负荷电流之用。该型产品具有优异的过电流保护特性，具有工频耐压能力强、抗雷电冲击耐受电压高、开断电流大，能实现一拖多台风机，机械强度高等特点，其产品性能全面符合GB15166.3-2008国家标准和IEC282-2国际标准要求，达到了国内户外防风型熔断器的领先水平。 新型风电专用隔离式熔断器保护原理 新型风电专用隔离式熔断器由绝缘子、上下接触导电系统和铜尺等构成，铜尺中部设有12个绝缘小伞群，小伞群外有特制短熔管。熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。熔丝熔断后，熔丝的拉力消失，熔管在弹簧作用下弹开，形成明显的开断位置。 |
型号为HFGS-40.5/400是为风场单组熔断器拖带多台风机的切实需求研发的新型产品，具体优势主要体现在以下几个方面： 1.增加上下触头钢支架板厚度，达到12毫米，改变所有接触点，加大接触面积，增加通流速率，有效的避免接触电阻增大及运行事故； 2.改变合闸触头结构，可有效防控50米风速； 3.在高压熔管上增加了耐高温树脂及玻璃丝缠绕管工艺，避免因温升变化熔管发生自燃；熔管具有双重保险功能，在正常情况下辅助熔断器运行，当系统发生故障电流过载时，故障电流使熔丝迅速熔断，并行成电弧，熔管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，由于熔管短小，两端通透，迅速在空中形成球状电弧，以毫秒级速度切断故障电流，避免了故障对整条线路的危害，起到很好的保护作用，并避免了喷射式熔断器上端闭塞，电弧向下冲击对地面产生火灾的隐患。 4.高压熔丝采用四元合金材料，熔断温度219度，有效降低故障电流燃弧时间及燃弧温度； 5.所有接触部位及连接部位配件均采用铜板冲压成形件，能有效避免海风及盐雾中的酸碱和盐的成分对产品的腐蚀，延长产品使用寿命。 6.针对沿海地区特殊使用环境，公司产品严格按照户外运行最高标准条件生产，增大整体外绝缘爬电距离，防污性能更强。 7.在引流线部位加装了固定结构件，在运行当中不易产生导线及触头部分产生共振，避免运行当中产生电火花。 8.该产品出厂配带绝缘防护罩，有效阻止相间短路产生电弧，同时具有避免鸟害的作用。 9. 我公司在该产品上拥有两项国家专利，其中一项是在上触头结构上申请了发明专利，整体结构上申请了实用新型专利； 10.使用寿命长达20年。 |
设计制造标准 DL/T640 1997 《户外交流高压跌落式熔断器及熔断件订货技术条件》 GB/T15166.3-2008 《高压交流熔断器 第3部分：喷射熔断器》 DL/T593-1996 《高压开关设备的共用订货技术条件》 GB763-1990 《交流高压电器在长期工作时的发热》 GB772-1987 《高压绝缘子瓷件技术条件》 GB3309-1989 《高压开关设备常温下的机械试验》 GB4585.2-199《交流系统用高压绝缘子人工污秽试验方法 固体层法》 GB311.1-1997 《高压输变电设备的绝缘配合》 GB2900.19-1982 《电工名词术语高电压试验技术和绝缘配合》 GB/T16927.1-1997 《高电压试验技术第一部分:一般试验方法》 GB/T5582-1993 《高压电力设备外绝缘污秽等级》 DL/T596-1996 《电力设备预防性试验规程》 DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》 GB/T16927-1997 《高电压试验技术》 GB/T16434-1996 《高压架空线路和发电厂、变电站环境污区分级及外绝缘选择标准》 GB50150-1991 《电气装置安装工程电气设备交接试验标准》《电力设备交接和预防性试验规程》2002年版以及其它相关最新标准。 GB/T191-2000 《包装贮运标志》 |
