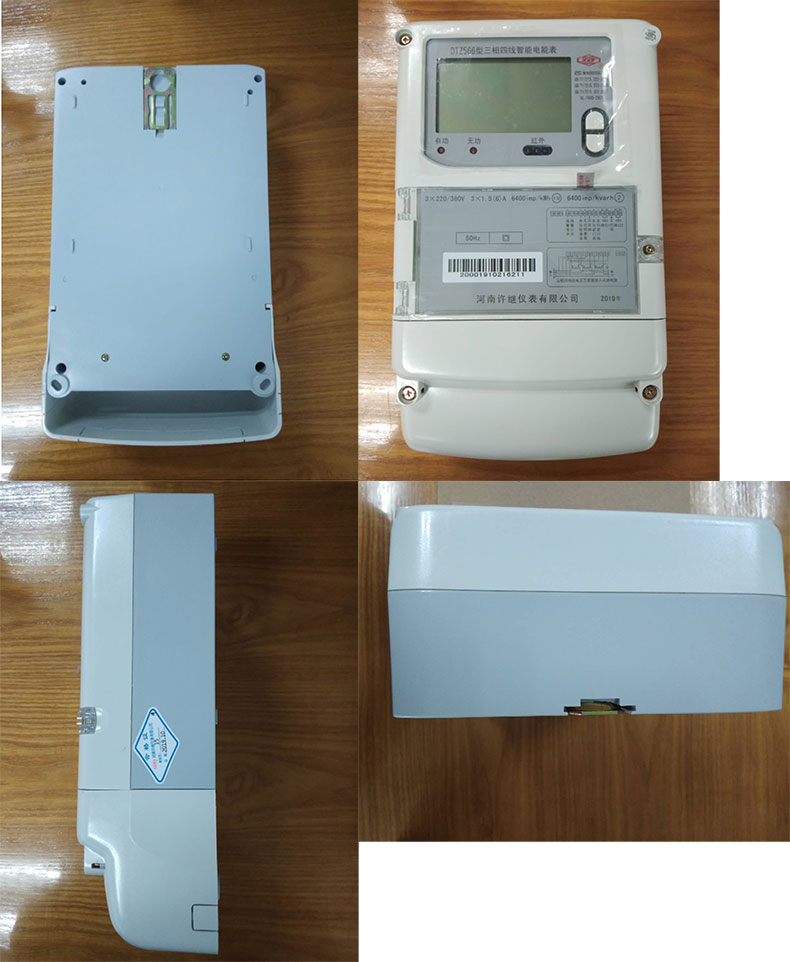

许继 三相多功能表，DT(S)Z566

该智能电能表是我公司研制开发的新一代智能型电能计量产品：由测量单元、数据处理单元、通讯单元等组成，具有电能量计量、信息存储及处理、实时监测、信息交互等功能的电能表；采用现代微电子技术、计算机技术、电测量技术、数据通讯技术研制而成；能精确计量电网中的用电数据，正确追溯电网供用电过程中所发生的各类事件；具有脉冲输出及双路独立RS-485通讯接口，且使用、维护简单方便，是电力部门在智能电网建设中的理想计量器具。

• 正向有功、反向有功、四象限无功电能计量功能，可实现组合有功和组合无功的 计算和记录等。

• 分时计量功能：有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电 能量；并可计量分相有功电量。

• 需量测量功能，并可按手动进行需量清零操作。

• 能测量、记录、显示当前电能表的电压、电流、功率等运行参数。

• 事件记录功能，如编程总次数、校时总次数、失压次数、过负荷总次数、掉电总 次数、开盖次数等。

• 时钟、时段及费率功能

• LCD 显示，可显示当前剩余金额、时间、表号等信息，有自动循显和按键 显示两种模式，显示内容和时间可设置。 负荷记录、失压和断相记录、停电抄表、数据存储、清零功能。

• LCD 背光唤醒方式，包括按键唤醒和红外唤醒（任意红外设备均可唤醒）等方式， 同时具备停电唤醒功能。 报警、冻结、计时功能。 独立双RS485 通信、红外通信接口

项目

技术参数

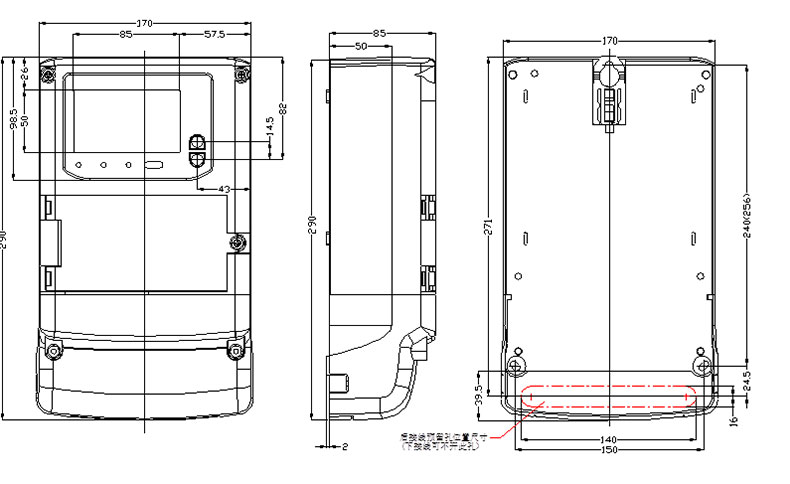

• 外形尺寸 (mm)： 290×170×85

• 安装尺寸 (mm)：（240 ～ 256）×150

安装方法

• 选择合适的电能表安装环境，如电能表柜、通风干燥的室内等地方；

• 取出电能表，取下表尾盖；

• 在安装的电能表柜上找一个合适底座按照安装尺寸钻3个安装孔，注：底座应固定在坚固、耐火、不易震动的物体上；

• 电能表上部有挂钩螺钉孔，用M410螺钉固定，电能表下部有2个安装孔，用PA410或PA412自攻螺钉固定
