该智能电能表是我公司研制开发的新一代智能型电能计量产品，由测量单元、数据处理单元、通讯单元等组成，具有电能量计量、信息存储及处理、实时监测、信息交互等功能；采用现代微电子技术、计算机技术、电测量技术、数据通讯技术研制而成；能精确计量电网中的用电数据，正确追溯电网供用电过程中所发生的各类事件；采用线路和辅助电源(AC/DC自适应)供电方式，保证电能表正常工作。具有脉冲输出及双路独立RS-485通讯接口，且使用、维护简单方便，是电力部门在智能电网建设中的理想计量器具。 本电能表符合以下标准： |
类别 | 标准编号 | 标准名称 |
国家 标准 | GB/T 4208-2017 | 外壳防护等级（IP代码） |
GB/T 13384—2008 | 机电产品包装通用技术条件 | |
GB/T 17215.211—2006 | 交流电测量设备-通用要求、试验和试验条件 第11部分：测量设备 | |
GB/T 17215.301—2007 | 多功能电能表 特殊要求 | |
GB/T 17215.321—2008 | 交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级) | |
GB/T 17215.322—2008 | 交流电测量设备 特殊要求 第22部分：静止式有功电能表（0.2S 级和0.5S级) | |
GB/T 17215.323—2008 | 交流电测量设备 特殊要求 第23部分：静止式无功电能表（2 级和3级) | |
国家计量检定规程 | JJG 596-2012 | 电子式交流电能表 |
电力行业标准 | DL/T 566-1995 | 电压失压计时器技术条件 |
DL/T 614—2007 | 多功能电能表 | |
DL/T 645—2007 | 多功能电能表通信协议 | |
DL/T 830-2002 | 静止式单相交流有功电能表使用导则 | |
国家电网企业标准 | Q/GDW 1206-2013 | 电能表抽样技术规范 |
Q/GDW 1354-2013 | 智能电能表功能规范 | |
Q/GDW 1356-2013 | 三相智能电能表型式规范 | |
Q/GDW 1365-2013 | 智能电能表信息交换安全认证技术规范 | |
Q/GDW 1827-2013 | 三相智能电能表技术规范 |
| 功能配置 |
序号 | 类型 | 功能列表 | |
1. | 计量 功能 | 组合有功电能、正反向有功总电能、正反向各费率有功电能、正向分相有功电能、四象限无功电能、组合无功电能1、组合无功电能2、正向有功最大需量、正向有功各费率最大需量、反向有功最大需量、反向有功各费率最大需量等计量功能 | |
2. | 冻结 | 结算、瞬时、约定、定时、日、整点冻结功能 | |
3. | 清零 | 电能表清零、需量清零功能 | |
4. | 输出 | 报警信号、电量脉冲、时钟信号、时段投切、需量周期信号输出 | |
5. | 时间 | 日历、计时和闰年切换、两套费率、时段转换、两套阶梯电价转换、广播对时功能 | |
6. | 事件 记录 | 失压、断相、失流、全失压、掉电、清零、编程、校时、电压逆相序、开表盖、开端钮盖事件、恒定磁场干扰等事件 | |
电压合格率记录 | |||
7. | 显示 | 自动循环显示、按键循环显示、自检显示功能 | |
8. | 通讯 | RS485接口、红外接口 | |
9. | 测量 | 分相电压、分相电流、零线电流、总及分相有功功率 | |
总及分相无功功率、总及分相视在功率、总及分相功率因数、电网频率 | |||
分相相角 | |||
10. | 其它 | 停电抄表 | |
停电显示 | |||
负荷记录 | |||
辅助电源 |
|
型 号 | 类别 | 参比电压Un | 参比电流In | 电流规格 | 脉冲常数 （imp/kWh或imp/kvarh） |
DSZ566 | 三相三线 | 3×100V | 0.3A | 3×0.3(1.2)A | 100000 |
1.5A | 3×1.5(6)A | 20000 | |||
DTZ566 | 三相四线 | 3×57.7/100V | 0.3A | 3×0.3(1.2)A | 100000 |
1.5A | 3×1.5(6)A | 20000 | |||
3×220/380V | 0.3A | 3×0.3(1.2)A | 32000 | ||
1.5A | 3×1.5(6)A | 6400 |
规格型号与脉冲常数(以实际铭牌标注为准)对照表2（有功1级，无功2级） |
型 号 | 类别 | 参比电压Un | 参比电流In | 电流规格 | 脉冲常数 （imp/kWh或imp/kvarh） |
DSZ566 | 三相三线 | 3×100V | 0.3A | 3×0.3(1.2)A | 100000 |
1.5A | 3×1.5(6)A | 20000 | |||
DTZ566 | 三相四线 | 3×57.7/100V | 0.3A | 3×0.3(1.2)A | 100000 |
1.5A | 3×1.5(6)A | 20000 | |||
3×220/380V | 1.5A | 3×1.5(6)A | 6400 | ||
5A | 3×5(60)A | 400 | |||
10A | 3×10(100)A | 300 | |||
20A | 3×20(80)A | 300 |
电气参数 |
正常工作电压 | 0.80Un～1.2Un（单相）0.70Un～1.2Un（合元） |
极限工作电压 | 0.60Un～1.3Un |
电压线路功耗(每一相) | ≤1.5W和5VA |
电流线路功耗(每一相) | ＜0.2VA |
时钟电池 | 3.6VDC ≥1200mAh |
停电抄表电池 | 6V DC ≥1400mAh |
辅助电源工作范围 | （AC/DC）90V～260V |

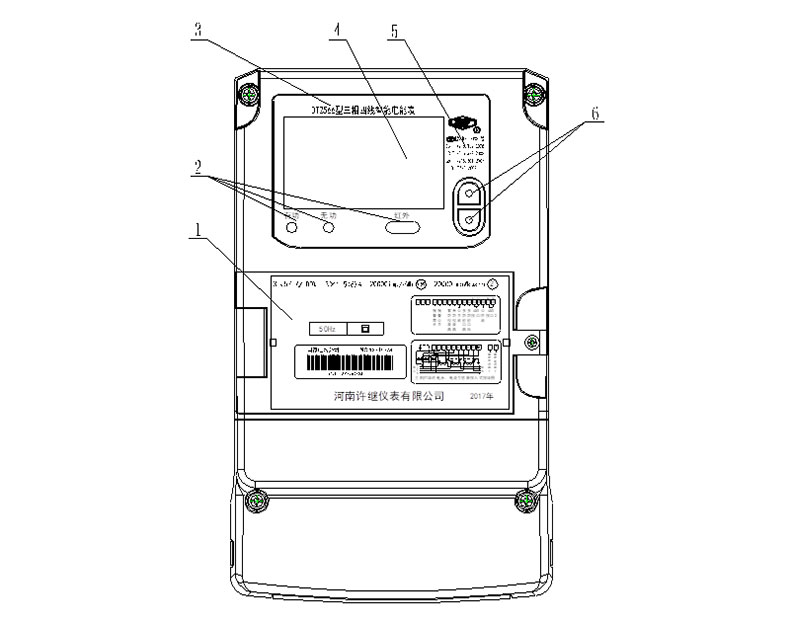

序号 | 解释说明 |
1 | 参比电压、电流规格、脉冲常数，功能端子接线图、电源端子接线图等参数指示 ①②表示为准确度等级；□表示电能表为Ⅱ类防护绝缘包封仪表 |
2 | 指示灯及红外通讯口的位置（按功能列举） |
3 | 指示电能表名称信息 |
4 | 液晶区域：液晶屏可视尺寸为85mm（长）×50mm（宽） |
5 | 通讯协议 |
6 | 上下翻按钮，对设置显示项目进行查询 |

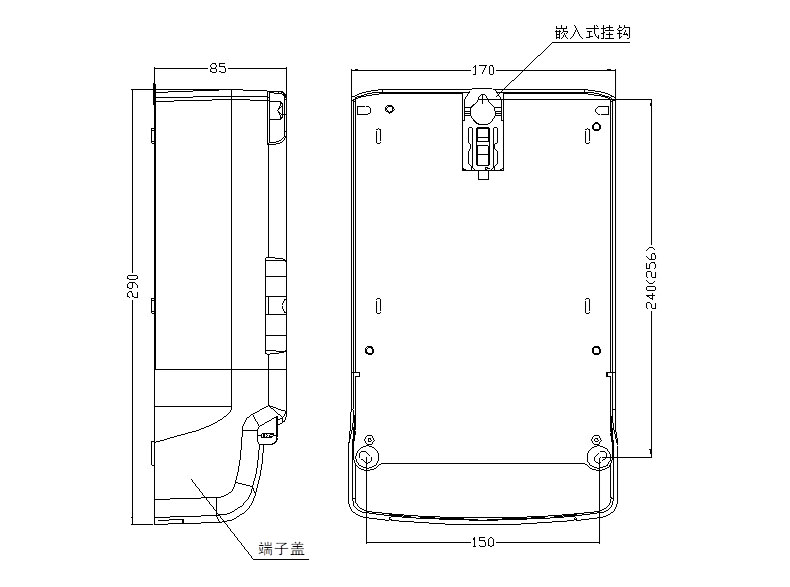

| 安装尺寸 |
安装方法 1）选择合适的电能表安装环境，如电能表柜、通风干燥的室内等地方； 2）取出电能表，取下表尾盖； 3）在安装的电能表柜上找一个合适底座按照安装尺寸钻3个安装孔，注：底座应固定在坚固、耐火、不易震动的物体上； 4）电能表上部有挂钩螺钉孔，用M410螺钉固定，电能表下部有2个安装孔，用PA410或PA412自攻螺钉固定。 |
