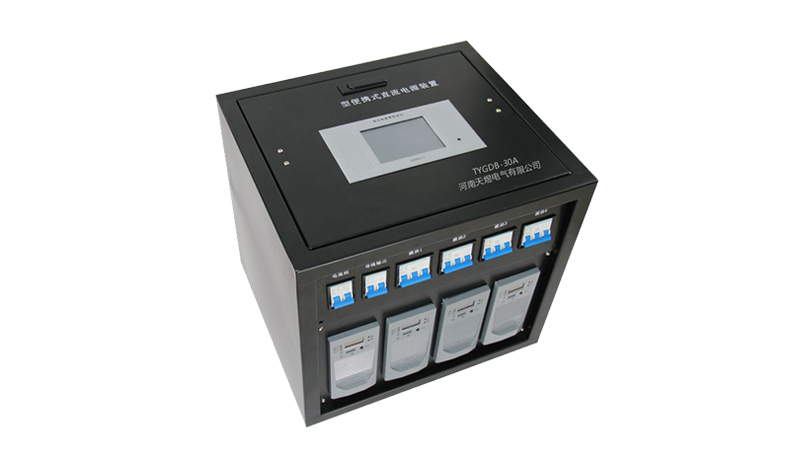

天煜 便携式直流电源，TYGDB-30

监控主机简介

人机接口

• 显示器监控器采用7 寸彩色触摸屏。

• 汉字菜单显示,触摸式操作，可方便设置参数和查询信息。

• 注塑面板，美观大方。

• 图形化界面，直观显示系统单线图，可实现系统参数设置、系统工作参数显示、系统故障指示和系统参数设置。

告警管理

• 各种报警信息汉字显示，故障直观，定位清晰。

• 历史故障和运行记录存储条数和剩余存储空间相关,断电后历史故障不丢失。

• 故障发生时，机箱内置蜂鸣器发出告警声音。

• 告警门限可设置。

 电池管理

• 通过预先设置的电池充电运行参数，自动对电池充放电进行管理。

• 可配置5 个电池巡检单元，检测108 节单体电池电压。

• 完善的充放电保护功能。

绝缘检测

• 可配置2 个检测模块，60 路支路绝缘。

• 没有配置绝缘检测模块时，通过综合测量单元检测母线绝缘

开关量检测

• 可配置2 个模块。

上位机通信

• 通信接口可选择RS232（默认）或RS485。

• 通信规约为MODBUS。

• 通讯波特率9600。

• 设备通讯地址为1。

告警设置

点击参数设置界面的“告警设置”，进入告警设置界面。该界面可以配置告警参数。

• 交流过欠压：

 该参数配置综合测量采样的交流电压过欠压告警值。

• 控母过欠压

 该参数配置综合测量采样的控母电压过欠压告警值。

• 合母过欠压

 该参数配置综合测量采样的合母电压过欠压告警值。

• 电池过欠压

  该参数配置综合测量采样的电池组电压过欠压告警值。

•  电池过流

 该参数配置综合测量采样的电池组电流告警值。

• 注意：请按照合理配置这些参数保证告警系统运行的可靠性。
