天煜 直流综合特性测试仪，TYDTX-40

• 装置可实现的三相交流输入电压调整，其范围为380 V ±15%；检测数据精度≤0.5%；汉化液晶显示，可打印测试结果；且人机对话方便

• 该装置在设计上采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测

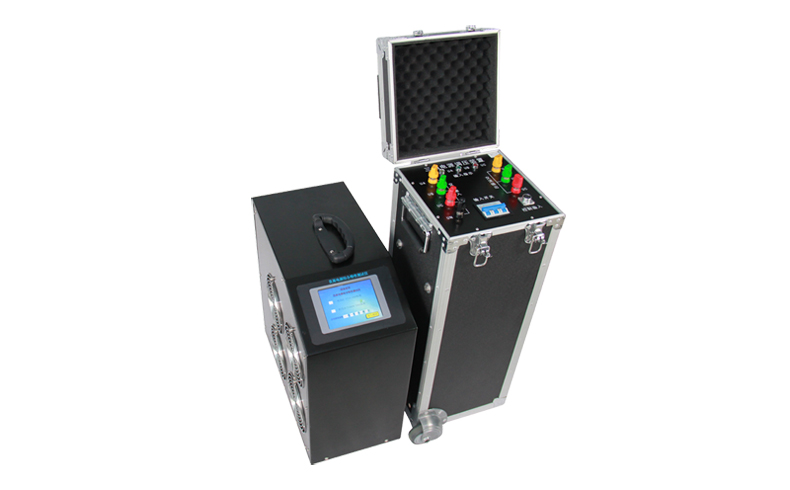

• 装置由系统主机装置、交流电压调整装置组成，如下图所示。采用微型计算机控制技术，通过调节被试充电机的交流输入电压及输出负载，同时系统主机自动进行采样计算，实现对充电机及蓄电池技术指标的检测

• 全自动型测试，装置按菜单方式完成各种试验功能

• 主机系统采用新型高速工业PC机做处理器及大规模集成电路(CPLD)，可靠性高，性能优良

• 自带大屏幕图形LCD、5.6寸彩屏，全汉化图形界面，操作简单，使用方便

• 采用三相自动数控调压器，输出精度高、功率大，电压稳定度高

• 采用新型大功率功耗器件为负载，负载能力强，精度高，体积小，重量轻，放电无明火。结构上采用一体化设计，携带方便

• 负载电阻采用8421码有序排列，可任意组合为用户所需的负载

• 放电过程中，放电电流始终保持不变

• 仅用三键完成设定，直接输入数字，现场打印，并具有RS232和USB接口

• 完善的上位机功能，具有分析，数据保存，对比确定故障功能

效率特性测试

    连接直流负载的被测充电装置，在交流输入电压为额定值时，使被测充电装置输出直流电流在额定值，输出直流电压为浮充电压调节范围上限值运行时，同时测量交流输入功率和直流输出的电压值与电流值，由直流输出电压值与电流值乘积得到充电装置直流输出功率。
