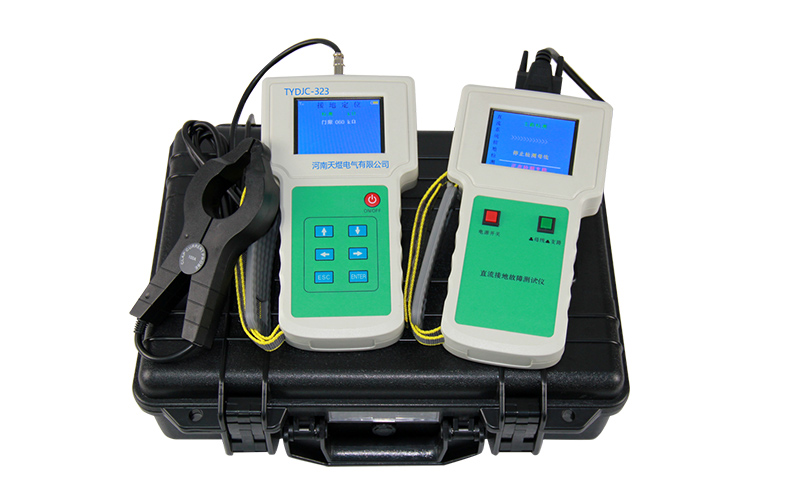

天煜 直流接地故障测试仪，TYDJC-323

• 本仪器分信号发送器（分析仪）和接收器（定位仪），信号发送器直接从母线上取电,不需外接交流或使用电池供电,操作更加方便

• 解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、窜交流接地、晶体管隔离接地等所有故障

• 完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在最小范围内并定位

• 准确指示接地信号电流方向，语音解说，快速查找接地故障点

• 准确检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，快速准确定位故障点

• 300V以下的直流系统共用一套直流接地探测器，没有对直流电压有其他特殊的要求

• 信号输出功率：＜0.15W，内设限流保护，对继电保护、自动化装置、操作回路没有任何影响，使用安全

• 纹波分析与数字示波器功能：采用频谱分析功能，解决各种干扰信号，查看各种检测信号和回路的波形信息

• 智能电流钳，自动检测电流钳开、闭状态，大、小钳口通用

• 能适应交、直流窜电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地

• 不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障

• 豪华外包装，携带方便

使用说明

• 将信号发送器电源开关置OFF，将输出信号线插头插入发送器的输出插座上，信号输出线的正母线（红色鳄鱼夹）夹在直流母线的正极上，信号输出线的负母线（黑色鳄鱼夹）夹在直流母线的负极上，信号输出线的大地（绿色鳄鱼夹）夹在直流屏的裸露铁壳或地线铜排上（即大地）。电源开关置ON，仪器开始工作。

• 信号发送器的“母线/支路”开关置母线端，仪器开始检测，如果有接地电阻，显示器显示其阻值，若无接地则显示999 .9kΩ；若有接地，则显示接地电阻，同时显示正接地或负接地或正负极接地。

• 开启接收器。因本仪器由充电锂电池供电，锂电池经使用后电压会逐渐下降。当电压下降到低于9.6V时，蜂鸣器一直报警输出，显示电池电压欠压,表示仪器不能工作，此时，需要对电池进行充电，将充电器接上AC220V,充电插头插入充电插孔上,一般充电四个小时锂电池即可使用。开启正常时界面提示“同步信号握手中”，将发送器“母线/支路’开关置“支路”，接收机显示“同步信号握手成功，请发送机接收机保持当前状态”，如果任意一方重启或改变状态，均需将接收机靠近发送机1米内（重置支路）重新握手同步信号。

• 用接收器的电流钳分别卡住直流系统各个支路（同时夹住正负极，卡稳后，手放开，保证电流钳的绝对静止状态），显示器显示当前支路的对地电阻，建议每个回路测量结果显示2-3次，以获得最后的稳定值。

• 找到了故障支路,可以顺着这条支路查找接地故障点,电流钳根据方向提示沿着这条支路移动,如果测量电阻突然变大（即感应电流变小）,此测量点之前的附近点便是接地故障点（即接地点就在这两个测量点之间）。

• 排除故障点后再用发送器检测母线电阻，确认故障已经排除。

• 电流钳与接收器之间的电缆线为1.5米，信号发送器输出线为2.3米。线的长度可以加长需特别说明。

故障检测时的注意事项及小技巧

• 信号发送器夹在母线上，开机后检测出是正接地或者负接地，接着将“母线/支路”开关置“支路”上，就可以用接收器顺其查找了。这时如果欲返回查看母线接地状态，把“母线/支路”开关置“母线”上，检测两次，以获得稳定的测量值。

特别注意：当“母线/支路”开关置支路5分钟后，如果返回查看母线状态后想立即置支路，发送器必须重启直到显示接地阻值，然后把开关置支路端。

• 若找到接地的支路后，要进一步查找该支路以下的分支路。

• 将电流钳夹在线上的不同地点，如果A点检测到有接地，而B点检测到没有，则故障在A-B之间的线路上。

• 当电流钳在夹线或从线路上拿开时，可能显示的电阻比较小并发出报警，此时为无效报警，因为探头的张开和闭合都将对电流钳内部的线圈有影响，此时应等待至显示稳定后，再进行判断。
