操作说明

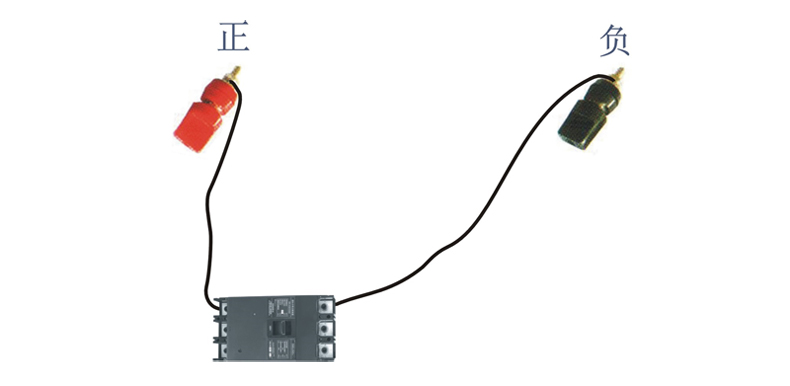

道为仪器的后面与侧面。仪器与空气开关接线如下图所示 |
图 1
1. 断路器测试功能 2. 记录查询功能 3. 参数设置功能 |
| 电源输入 | 220V±20%，频率50Hz |
| 测试电流范围 | 5-500A |
| 测试电流纹波系数 | 小于1% |
| 输出电流稳定性 | ≤±1% |
| 时间记录范围 | 0.001s-1000s |
| 最小时间分辨率 | 0.001s |
| 外型尺寸(宽×高×深） | 230mm×450mm×500mm |
| 包括铝合箱、附件（宽×高×深） | 290mm×530mm×550mm |
| 重量 | 12.5kg |
| 附件重量 | 10kg |
| 包装 | 铝合金仪表箱 |
| 不需要任何防护措施,可以直接测试 |
异常情况处理
处理措施：检查被测试直流断路器是否闭合，若没有闭合，请按测试装置前面板上复位按钮，重新启动测试过程。
处理措施：按测试装置前面板上的复位按钮，重新启动测试过程。
处理措施：这种情况因被测试直流断路器触头接触电阻和连接线电阻引起，属于正常现象，以实测电流为准。 |
