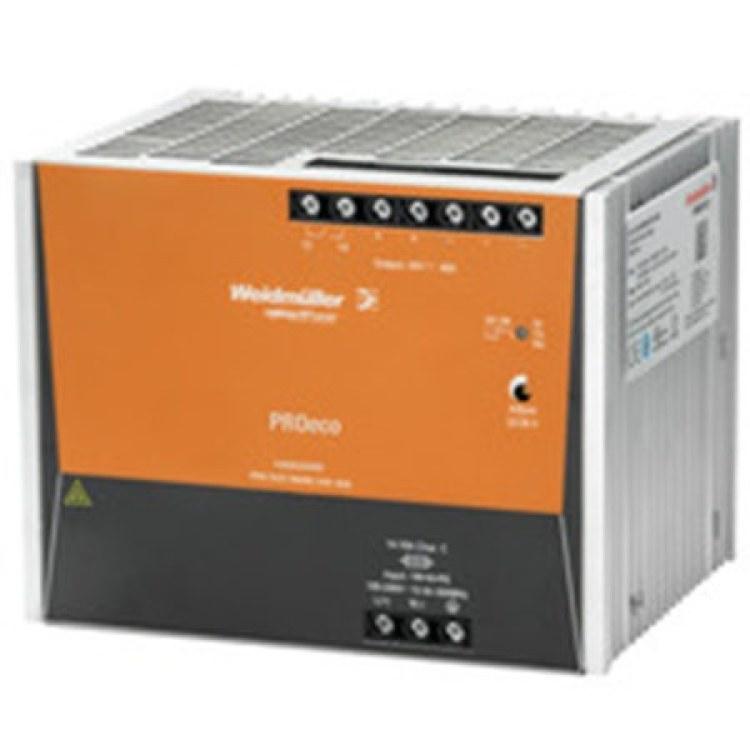

魏德米勒 电源，1469560000 PRO ECO3 960W 24V 40A
类型 PRO ECO3 960W 24V 40A 订货号 1469560000 版本 电源, 开关电源模块, 24 V GTIN (EAN) 4050118275728 最小包装数 1 pc(s).
宽度 160 mm 宽度 (英寸) 6.299 inch 高度 125 mm 高度 (英寸) 4.921 inch 深 120 mm 深度 (英寸) 4.724 inch 净重 2,899 g
AC 输入电压范围 3 x 320 3 x 575 V AC / 2 x 360 2 x 575 V AC 交流电流损耗 2,15 A @ 3 x 500 V AC / 2,68 A @ 3 x 400 V AC 建议后备熔丝 6 A / DI，熔断器
10 A, Char. B, 断路器
6 8 A, Char, C, 断路器 接线方式 螺钉联接 浪涌电流 最大值40 A 直流电流损耗 1,37 A @ 800 V DC / 2,37 A @ 450 V DC 输入熔断器（内置） 是 输入电压范围 直流 450 800 V DC (max. 500 V DC根据UL508) 输入过压保护 压敏电阻 输入频率 47 63 Hz 频率范围 交流 47 63 Hz 额定输入电压 3 x 400 3 x 500 V AC (宽范围输入)
上升时间 ≤ 100 ms 反向电压保护 是 可拼接 是，最大值3 容性负载 无限制 接线方式 螺钉联接 残余波纹, 切换峰值电流 < 50 mVSS @ 24 V DC, I额定 输出功率 960 W 输出电压 22 28 V (可使用电位计调节) 输出电压 24 V 过载保护 是 连续输出电流 @ U额定 40 A @ 50 °C, 24 A @ 70 °C 额定输出电压 24 V DC ± 1 % 额定输出电流，针对 U额定 40 A @ 50 °C
AC 故障桥接时间 @ I额定 > 25 ms @ 3 x 500 V AC / > 20 ms @ 3 x 400 V AC MTBF > 500,000 h 符合标准 IEC 61709 (SN29500) 信号装置 绿色 LED (U输出 > 21.6 V DC), 黄色 LED (I输出 > 90% I额定典型值 ), 红色 LED (过载, 过热, 短路, U输出 < 20.4 V DC) 允许的最大空气湿度（操作） 5 %…95 % RH 功率因数（约） > 0.55 @ 3 x 500 V AC / > 0.65 @ 3 x 400 V AC 功率损耗, 空载 5 W 功率损耗, 额定负载 95 W 外壳规格 金属，耐腐蚀 安装位置、安装提示 在导轨 TS 35 上 工作温度 -25 °C 70 °C 效率 90% 最大接地泄漏电流 3.5 mA 短路保护 是 过热保护 是 防护等级 IP20
| 类型 | PRO ECO3 960W 24V 40A |
| 订货号 | 1469560000 |
| 版本 | 电源, 开关电源模块, 24 V |
| GTIN (EAN) | 4050118275728 |
| 最小包装数 | 1 pc(s). |
| 宽度 | 160 mm |
| 宽度 (英寸) | 6.299 inch |
| 高度 | 125 mm |
| 高度 (英寸) | 4.921 inch |
| 深 | 120 mm |
| 深度 (英寸) | 4.724 inch |
| 净重 | 2,899 g |
| AC 输入电压范围 | 3 x 320 3 x 575 V AC / 2 x 360 2 x 575 V AC |
| 交流电流损耗 | 2,15 A @ 3 x 500 V AC / 2,68 A @ 3 x 400 V AC |
| 建议后备熔丝 | 6 A / DI，熔断器 10 A, Char. B, 断路器 6 8 A, Char, C, 断路器 |
| 接线方式 | 螺钉联接 |
| 浪涌电流 | 最大值40 A |
| 直流电流损耗 | 1,37 A @ 800 V DC / 2,37 A @ 450 V DC |
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 450 800 V DC (max. 500 V DC根据UL508) |
| 输入过压保护 | 压敏电阻 |
| 输入频率 | 47 63 Hz |
| 频率范围 交流 | 47 63 Hz |
| 额定输入电压 | 3 x 400 3 x 500 V AC (宽范围输入) |
| 上升时间 | ≤ 100 ms |
| 反向电压保护 | 是 |
| 可拼接 | 是，最大值3 |
| 容性负载 | 无限制 |
| 接线方式 | 螺钉联接 |
| 残余波纹, 切换峰值电流 | < 50 mVSS @ 24 V DC, I额定 |
| 输出功率 | 960 W |
| 输出电压 | 22 28 V (可使用电位计调节) |
| 输出电压 | 24 V |
| 过载保护 | 是 |
| 连续输出电流 @ U额定 | 40 A @ 50 °C, 24 A @ 70 °C |
| 额定输出电压 | 24 V DC ± 1 % |
| 额定输出电流，针对 U额定 | 40 A @ 50 °C |
| AC 故障桥接时间 @ I额定 | > 25 ms @ 3 x 500 V AC / > 20 ms @ 3 x 400 V AC |
| MTBF | > 500,000 h 符合标准 IEC 61709 (SN29500) |
| 信号装置 | 绿色 LED (U输出 > 21.6 V DC), 黄色 LED (I输出 > 90% I额定典型值 ), 红色 LED (过载, 过热, 短路, U输出 < 20.4 V DC) |
| 允许的最大空气湿度（操作） | 5 %…95 % RH |
| 功率因数（约） | > 0.55 @ 3 x 500 V AC / > 0.65 @ 3 x 400 V AC |
| 功率损耗, 空载 | 5 W |
| 功率损耗, 额定负载 | 95 W |
| 外壳规格 | 金属，耐腐蚀 |
| 安装位置、安装提示 | 在导轨 TS 35 上 |
| 工作温度 | -25 °C 70 °C |
| 效率 | 90% |
| 最大接地泄漏电流 | 3.5 mA |
| 短路保护 | 是 |
| 过热保护 | 是 |
| 防护等级 | IP20 |
