菲尼克斯PHOENIX 电源，QUINT4-PS/3AC/24DC/5，2904620

价格	￥1829.00对比
发货	默认地区付款后24小时内
销量	44+
评价	已有 0 条评价
人气	已有 140 人关注
数量	+- 库存9580个起订1个

联系方式

加关注0

上海同豹工业科技集团有限公司

管理员第1年

资料通过认证

保证金未缴纳

默认地区
上次登录 09-26 15:23 •
同豹管理员 (先生)

进入主页更多商品

商品详情
评价详情(0)

环境条件：

保护等级	IP20
环境温度（运行）	-25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K)
环境温度（调试类型测试）	-40 °C
环境温度（存放/运输）	-40 °C ... 85 °C
允许的最大相对湿度（操作）	≤ 95 % (25°C时，无冷凝)
气候等级	3K3（符合EN 60721标准）
污染等级	2

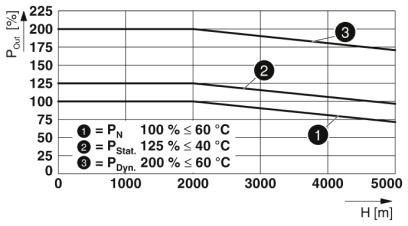

安装高度	≤ 5000 m (> 2000 m，注意降低值)

输入数据：

额定输入电压范围	3x 400 V AC ... 500 V AC
	2x 400 V AC ... 500 V AC
	± 300 V DC
输入电压范围	3x 400 V AC ... 500 V AC -20 % ... +10 %
	2x 400 V AC ... 500 V AC -10 % ... +10 %
	± 300 V DC -25 % ... +30 %
AC频率范围	50 Hz ... 60 Hz -10 % ... +10 %
PE放电电流	< 3.5 mA

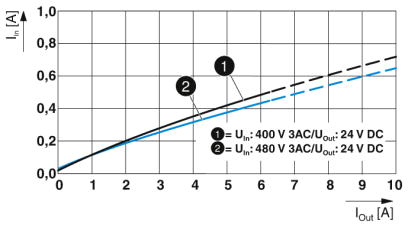

电耗量	3x 0.53 A (400 V AC)
	3x 0.44 A (480 V AC)
	2x 0.9 A (400 V AC)
	2x 0.66 A (480 V AC)
	3x 0.45 A (500 V AC)
	2x 0.8 A (500 V AC)
额定功耗	283 VA
冲击电涌电流	典型值 11 A (25 °C时)
电源缓冲	≥ 28 ms (3x 400 V AC)
	≥ 40 ms (3x 480 V AC)
选择合适的保险丝	3x 6 A (特性B、C或类似)
保护名称	瞬态电涌保护
保护电路/组件	压敏电阻，气体放电管

输出数据：

额定输出电压	24 V DC
输出电压（U_Set）的设置范围	24 V DC ... 29.5 V DC (恒定容量)
额定输出电流（I_N）	5 A
Static Boost (I_Stat.Boost)	6.25 A
Dynamic Boost (I_Dyn.Boost)	10 A (5 s)
选择性熔断 (I_SFB)	30 A (15 ms)
衰减	> 60 °C (2.5%/K)
并连	是，用于冗余和增加容量
串连	是
反馈电阻	≤ 35 V DC
输出端电涌电压保护	≤ 32 V DC
控制偏差	< 0.5 % (静态负载变化 10% ... 90%)
	< 2 % (动态负载变化10% ... 90%，(10 Hz))
	< 0.25 % (输入电压的变化范围为±10 %)
残波	< 30 mV_SS (额定值)
输出功率	120 W
典型响应时间	300 ms (来自SLEEP MODE)
最大空转功耗	< 3 W (400 V AC)
	< 4 W (480 V AC)
最大额定负载功率损耗	< 15 W (400 V AC)
	< 17 W (480 V AC)

概述：

净重	0.6 kg

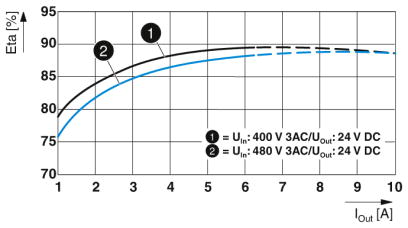

效率	典型值 89 % (400 V AC)
	典型值 87.5 % (480 V AC)
绝缘电压输入／输出	4 kV AC (类型测试)
	2.4 kV AC (常规测试)
绝缘电压输入／PE	4 kV AC (类型测试)
	2.4 kV AC (常规测试)
绝缘电压输出／PE	0.5 kV DC (类型测试)
	0.5 kV DC (常规测试)
保护等级	I
	IP20
MTBF (IEC 61709, SN 29500)	> 1560000 h (25 °C)
	> 914000 h (40 °C)
	> 413000 h (60 °C)
安装位置	水平DIN导轨NS35，EN60715
组装说明	可并排安装：P_N ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm 可并排安装：P_N <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

连接数据，输入：

连接方式	螺钉连接
刚性导线最小横截面	0.2 mm²
刚性导线最大横截面	6 mm²
柔性导线最小横截面	0.2 mm²
柔性导线最大横截面	4 mm²
最小导线横截面AWG	30
最大导线横截面AWG	10
剥线长度	8 mm

连接数据，输出：

连接方式	螺钉连接
刚性导线最小横截面	0.2 mm²
刚性导线最大横截面	2.5 mm²
柔性导线最小横截面	0.2 mm²
柔性导线最大横截面	2.5 mm²
最小导线横截面AWG	30
最大导线横截面AWG	12
剥线长度	6.5 mm

信号显示的连接数据：

连接方式	直插式连接
刚性导线最小横截面	0.2 mm²
刚性导线最大横截面	1.5 mm²
柔性导线最小横截面	0.2 mm²
柔性导线最大横截面	1.5 mm²
最小导线横截面AWG	24
最大导线横截面AWG	16
剥线长度	8 mm

标准和规范：

电磁兼容性	符合2014/30/EU电磁兼容指令
发射干扰	附加基本标准EN 61000-6-5（电站中的抗干扰性），IEC/EN 61850-3 (供电)
抗干扰	抗干扰性符合EN 61000-6-1（住宅）、EN 61000-6-2（工业）和EN 61000-6-5（电站设备区域）IEC/EN 61850-3 (供电)
标准/规程	EN 61000-4-2
触点放电	4 kV (强度测试2)
标准/规程	EN 61000-4-3
频率范围	80 MHz ... 1 GHz
测试场强	10 V/m (强度测试 3)
频率范围	1.4 GHz ... 2 GHz
测试场强	3 V/m (强度测试2)
标准/规程	EN 61000-4-4
备注	标准 B
标准/规程	EN 61000-4-5
信号	0.5 kV (强度测试1 - 非对称)
标准/规程	EN 61000-4-6
频率范围	0.15 MHz ... 80 MHz
电压	10 V (强度测试 3)
传导性噪声排放	EN 55016 EN 61000-6-4（A类）
标准/规程	EN 61000-4-8
	EN 61000-4-11
	EN 61000-4-9
	EN 61000-4-12
	EN 61000-4-16
	EN 61000-4-18
低压指令	符合低电压指令2014/35/EC
标准 —— 变压器安全	EN 61558-2-16（只限电气间隙及爬电距离）
标准——电气安全	IEC 60950-1/VDE 0805 (SELV)
标准——带DC输出的低电压电源装置	EN 61204-3
标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装	EN 50178/VDE 0160 (PELV)
标准——安全超低电压	IEC 60950-1 (SELV)
	EN 60204-1 (PELV)
标准——安全绝缘	DIN VDE 0100-410
标准——主协波电流限值	EN 61000-3-2
造船工业许可	DNV GL, PRS, BV, LR, ABS
UL认证	UL，UL 508
	UL/C-UL，隶属UL 60950-1
	UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）
电击	18 ms，30g，在每个空间方向（符合IEC 60068-2-27）
振动（操作）	5 Hz ... 100 Hz共振搜索2.3g，90分钟，共振频率2.3g，90分钟（符合DNV GL C级）
认证——适用于半导体工业的需求，符合干线压降	SEMI F47-0706; EN 61000-4-11
轨道应用	EN 50121-3-2
电涌电压类别 (EN 60950-1)	II
电涌电压类别 (EN 61010-1)	II
电涌电压类别 (EN 62477-1)	III

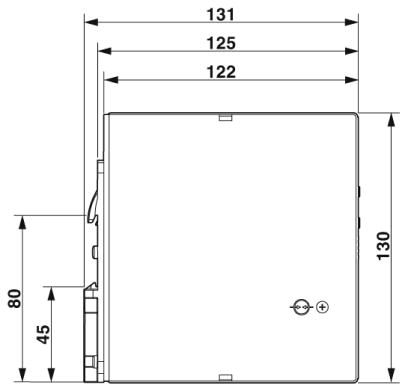

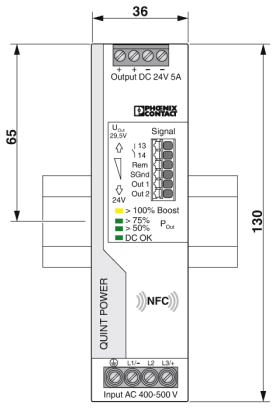

宽度	36 mm
高度	130 mm
深度	125 mm
备用端子宽度	122 mm
备用端子高度	130 mm
备用装配视图	39 mm
