环境条件：
| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K) |
| 环境温度（调试类型测试） | -40 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的最大相对湿度（操作） | ≤ 95 % (25°C时，无冷凝) |
| 气候等级 | 3K3（符合EN 60721标准） |
| 污染等级 | 2 |
| 安装高度 | ≤ 5000 m (> 2000 m，注意降低值) |
输入数据：
| 输入电压范围 | 100 V AC ... 240 V AC -15 % ... +10 % |
|---|---|
| 110 V DC ... 250 V DC -20 % ... +40 % | |
| 介电强度 最大 | 300 V AC 30 s |
| PE放电电流 | < 0.25 mA (264 V AC， 60 Hz) |

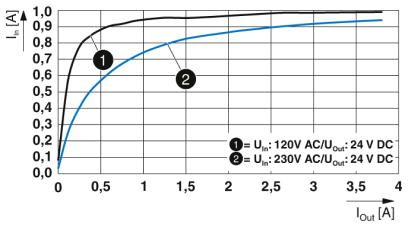

| 电耗量 | 1 A (100 V AC) |
| 0.83 A (120 V AC) | |
| 0.46 A (230 V AC) | |
| 0.44 A (240 V AC) | |
| 额定功耗 | 104 VA |
| 冲击电涌电流 | 典型值 13 A (25 °C时) |
| 电源缓冲 | > 35 ms (120 V AC) |
| > 35 ms (230 V AC) | |
| 输入熔断器 | 3.15 A (慢熔断，内部) |
| 选择合适的保险丝 | 6 A ... 16 A (特性B、C或类似) |
| 保护名称 | 瞬态电涌保护 |
| 保护电路/组件 | 压敏电阻 |
输出数据：
| 额定输出电压 | 24 V DC |
|---|---|
| 输出电压（USet）的设置范围 | 24 V DC ... 28 V DC (恒定容量) |
| 额定输出电流（IN） | 3.8 A |
| Dynamic Boost (IDyn.Boost) | 7 A (≤ 60 °C (5 s)) |
| 衰减 | > 60 °C (2.5%/K) |
| 并连 | 是，用于冗余和增加容量 |
| 串连 | 是 |
| 反馈电阻 | ≤ 35 V DC |
| 输出端电涌电压保护 | ≤ 32 V DC |
| 控制偏差 | < 0.5 % (静态负载变化 10% ... 90%) |
| < 3 % (动态负载变化10% ... 90%，(10 Hz)) | |
| < 0.2 % (输入电压的变化范围为±10 %) | |
| 残波 | < 45 mVSS (额定值) |
| 输出功率 | 90 W |
| 典型响应时间 | 500 ms |
| 最大空转功耗 | < 1 W (120 V AC) |
| < 1 W (230 V AC) | |
| 最大额定负载功率损耗 | < 7 W (120 V AC) |
| < 6 W (230 V AC) |
概述：
| 净重 | 0.296 kg |
|---|---|

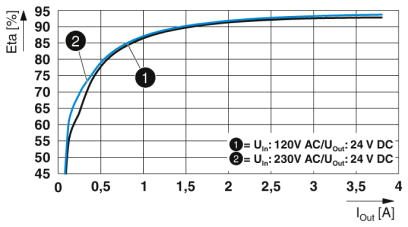

| 效率 | 典型值 92.8 % (120 V AC) |
| 典型值 93.7 % (230 V AC) | |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) |
| 3 kV AC (常规测试) | |
| 保护等级 | II |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 1272000 h (25 °C) |
| > 690000 h (40 °C) | |
| > 271000 h (60 °C) | |
| 组装说明 | DIN导轨安装 |
连接数据，输入：
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 26 |
| 最大导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
连接数据，输出：
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 26 |
| 最大导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
信号显示的连接数据：
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 26 |
| 最大导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
标准和规范：
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
|---|---|
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 4 kV (强度测试2) |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 频率范围 | 1.4 GHz ... 2 GHz |
| 测试场强 | 3 V/m (强度测试2) |
| 标准/规程 | EN 61000-4-4 |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-5 |
| 信号 | 0.5 kV (强度测试2 - 对称) |
| 0.5 kV (强度测试1 - 非对称) | |
| 标准/规程 | EN 61000-4-6 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 电压 | 10 V (强度测试 3) |
| 传导性噪声排放 | EN 55016 EN 61000-6-4（A类） |
| 标准/规程 | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-18 | |
| 标准——电气安全 | IEC 61010-2-201 (SELV) |
| 标准——带DC输出的低电压电源装置 | EN 61204-3 |
| 标准——安全超低电压 | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| 标准——安全绝缘 | IEC 61558-2-16 |
| IEC 61010-2-201 | |
| 标准——主协波电流限值 | EN 61000-3-2 |
| UL认证 | UL Listed UL 61010-1 |
| UL Listed UL 61010-2-201 | |
| UL 1310 Class 2 Power Units | |
| UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域） | |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz，±2.5 mm振幅；15 Hz ... 100 Hz：2.3 g 90分钟 (IEC 60068-2-6) |
| 电涌电压类别 (EN 61010-1) | II (≤ 5000 m) |
| 电涌电压类别 (EN 62477-1) | III (≤ 2000 m) |

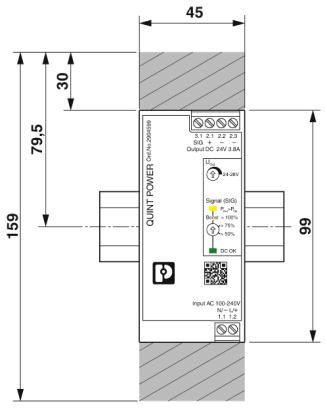

| 宽度 | 45 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 90 mm |
