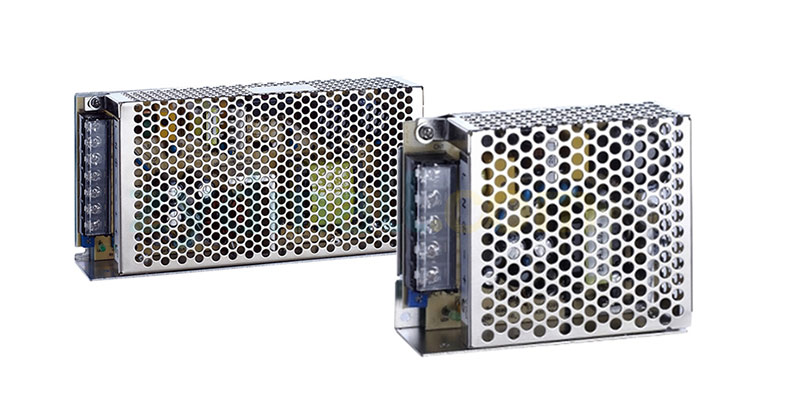

ABLZREM系列开关电源，采用第三代开关电源设计技术，体积小巧，性能稳定，用于向安全低压的电气设备提供必要的直流电源。 此系列电源均能满足标准商用设备中的需求，均符合全球范围的通行标准。作为设备组件，具有安装容易的优点，适合不同应用场合的不同安装需求。 |
电磁兼容性
短路保护
|
| ABL2-开关电源 | ||||||||||

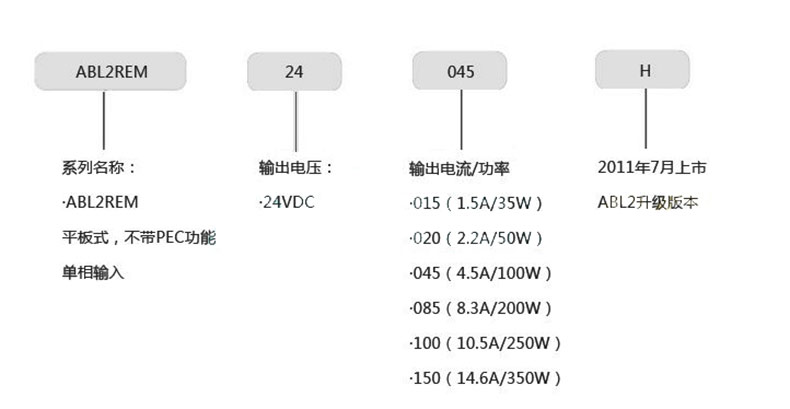

| 电源型号 | ABL2REM | |||||||||
| 24015H | 24020H | 24045H | 24065H | 24085H | 24100H | 24150H | ||||
| 产品认证/标记 | 【1】 ,RoHS | |||||||||
| 符合标准输入电路 | 安全标准 | 符合IEC/EN 60950 | ||||||||
| 通用EMC | EN 61000-6-2,EN 61000-4-2,3,4,5,6,8,11,EN 55022ClassB | |||||||||
| 低频谐波电流 | - | |||||||||
| 输入电路 | ||||||||||
| LED指示 | - | |||||||||
| 额定输入值 | 额定电压 | V | AC100...240 | AC100...120/200...240 | ||||||
| 限制电压 | AC | V | 88...264 | 88...132/180...264 | ||||||
| DC兼容 | V | 110...370 | 255...370 | |||||||
| 输入电流 | UIn=230VAC | A | 0.4 | 0.8 | 1 | 1.5 | 2.5 | 3.5 | ||
| UIn= 115VAC | A | 0.8 | 1.3 | 2 | 3 | 5 | 7 | |||
| 允许频率 | Hz | 47...63 | ||||||||
| 最大输入冲击电流 | A | 30 | 35 | 50 | ||||||
| 额定负载时的效率 | >83% | |||||||||
| 输出电路 | ||||||||||
| LED 指示 | 绿色LED | |||||||||
| 额定输出值 | 电压(UOut) | V | DC24 | |||||||
| 电流 | A | 1.5 | 2.2 | 4.5 | 6.5 | 8.3 | 10.5 | 14.6 | ||
| 功率 | W | 35 | 50 | 100 | 150 | 200 | 250 | 350 | ||
| 精度 | 输出电压调整率 | ±10% | ||||||||
| 电压容差 | ±1% | |||||||||
| 纹波和噪声 | mV | <100(峰-峰值) | ||||||||
| 启动上升时间 | ms | 500(负载时80) | ||||||||
| 维持时间 | ms | >20(负载时10) | ||||||||
| 防护 | 短路 | Hiccup下降模式,非永久关断 | ||||||||
| 过载 | Hiccup下降模式,非永久关断(120...160%的额定过载时) | |||||||||
| 过压 | Shutoff永久关断 | |||||||||
| 过热 | N/A | Shutoff永久关断 | ||||||||
| 运行和环境特性 | ||||||||||
| 连接 | 输入 | mm2 | (2+地线)x4(12AWG) | |||||||
| 输出 | mm2 | 2x4(12AWG) | 4x4(12AWG) | |||||||

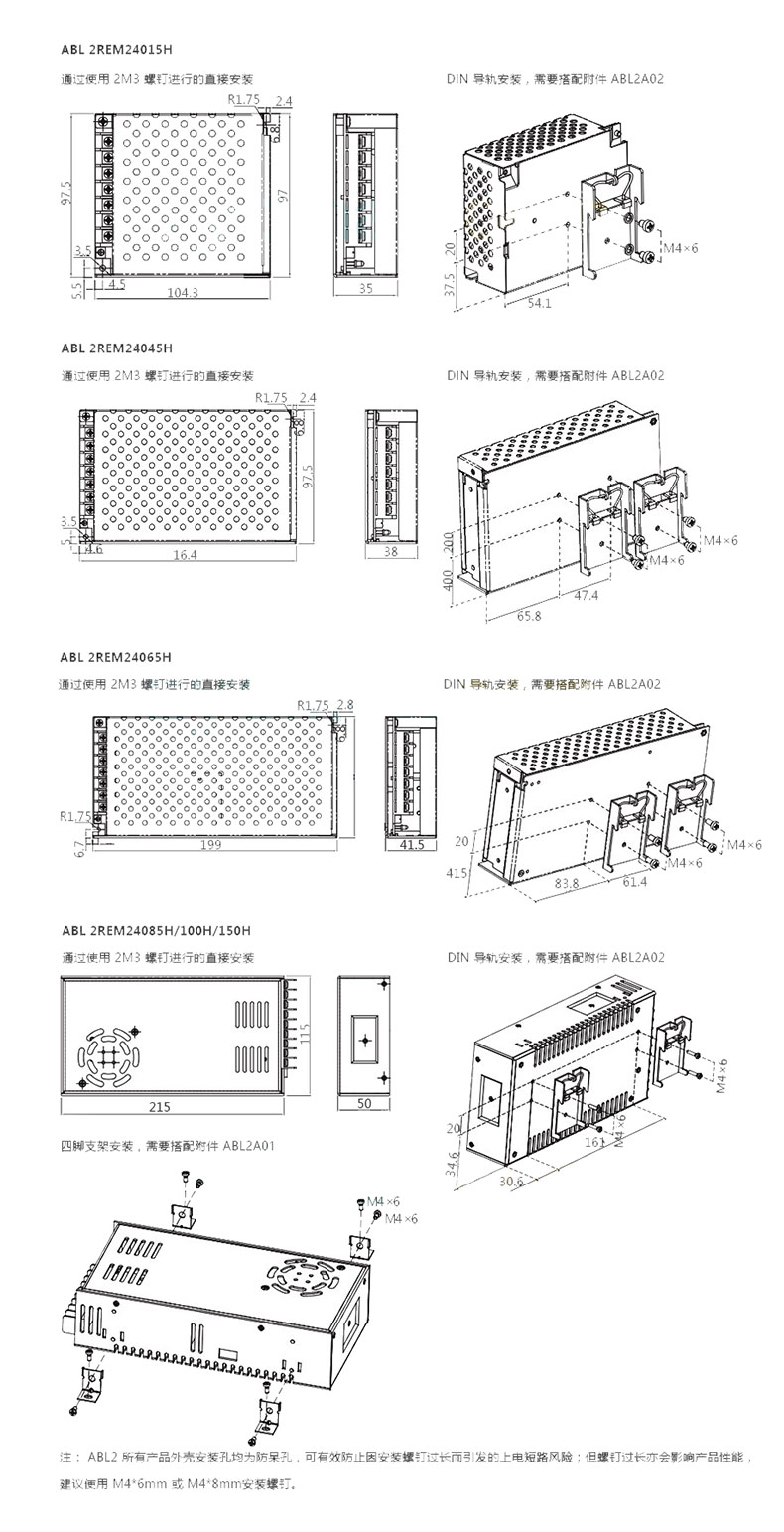

| 安装 | 面板安装或导轨安装 | |||||||||
| 运行位置 | 垂直或水平 | |||||||||
| 连接 | 串联 | 可能(最多2个) | ||||||||
| 并联 | 不可以并联使用 | |||||||||
| 环境 | 温度 | 运行 | ℃ | -20...+70(从50℃开始出现降容) | ||||||
| 存储 | ℃ | -20...+85 | ||||||||
| 湿度 | 运行 | RH | 20...90% | |||||||
| 存储 | RH | 10...95% | ||||||||
| 温度系数 | ±0.03%/℃(0-50℃) | |||||||||
| 振动 | 符合EN 61131-2标准 | |||||||||
| MTBF 25℃时 | >350 khrs,Mil-HDBK-217F | |||||||||
| 绝缘电压 | I/ P-O/P:1.5 KVAC,I/P-FG:1.5KVAC,O/P-FG:0.5KVAC | |||||||||
| 绝缘阻抗 | I/P-O/P,I/P-FG,O/P-FG:100Mohms/500VDC | |||||||||
| 机械特性 | ||||||||||
| 连接 | 输入 | mm2 | (2+地线)x4(12AWG) | |||||||
| 输出 | mm2 | 2x4(12AWG) | 4x4(12AWG) | |||||||
| 安装 | 面板安装或导轨安装 | |||||||||

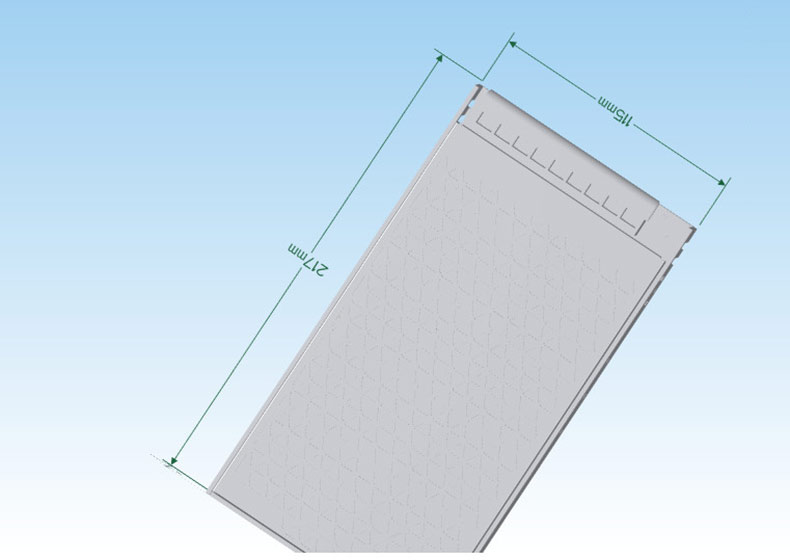

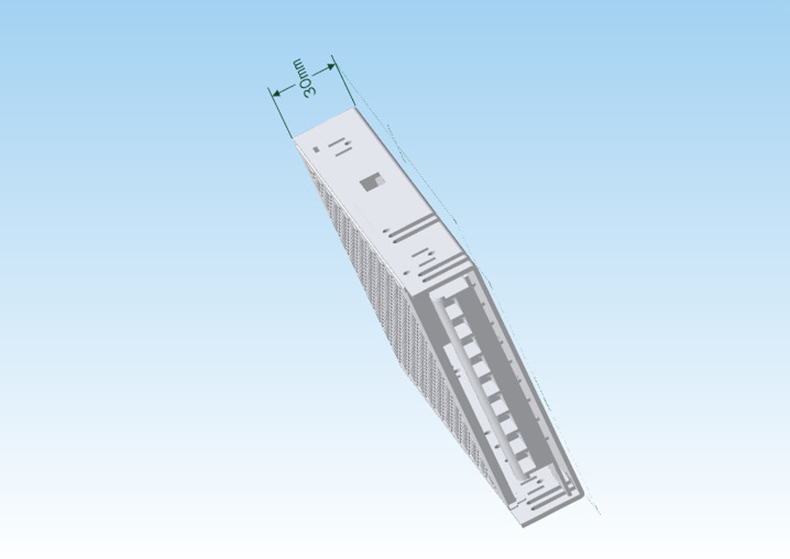

| 尺寸(L*W*H) | mm | 105*81*36 | 105*97*36 | 164*97*38 | 205*98*42 | 215*115*50 | ||||
