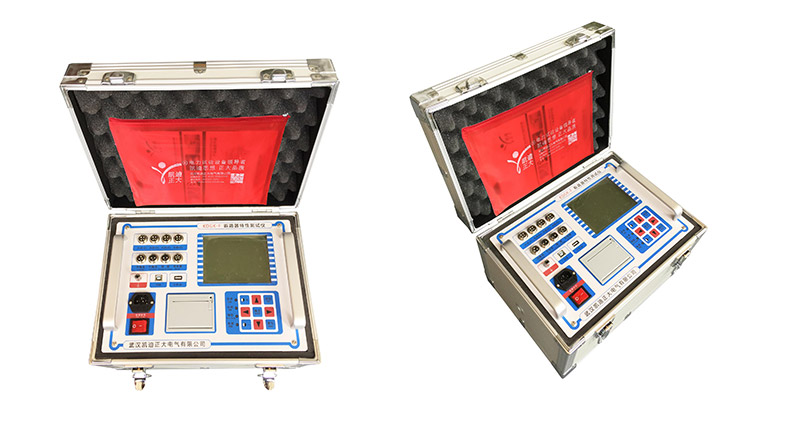

凯迪正大 高压开关特性综合测试仪，KDGK-F

KDGK-F高压开关测试仪能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。测量数据稳定，接线方便，操作简单，是高压开关检修试验最方便的工具。

• 仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

• 独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

• 机内可存储100组测试结果。

• 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。

• 仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

• 机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。

• 本仪器可进行电动分合测试和手动分合测试。

• 可进行高、低电压实验，自动寻找最低分或合闸电压。

• 重合闸试验，可做合分、分合，分合分等参数测量。

• 机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

• 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

• 适用于国内生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

• 内部抗干扰电路可满足500KV变电站内可靠使用。

• 能测试分闸速度、合闸速度、合闸时间、分闸时间、合分时间、合闸不同期、分闸不同期、弹跳时间、分闸线圈启动电压试验、分合闸启动电流等。

• 配有万能（加速度）测速传感器;预留测速激光传感器接口，可选配激光成像测速传感器及配件。

术语定义：

• A、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。

• B、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。

• C、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。

• D、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。

• E、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

• F、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。

• G、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。

• H、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。

• I、分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。

• J、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。
