三相防爆并联式电伴热带

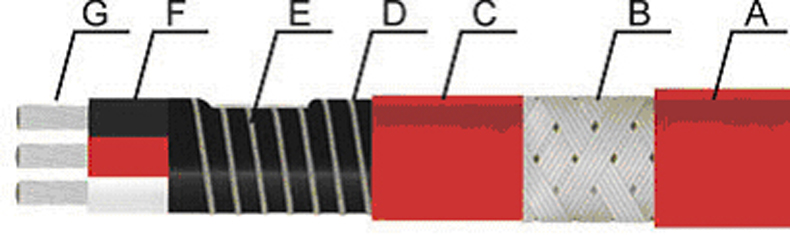

A-外护套 FEP(铁氟龙） B-编织网 C-绝缘护套 FEP（铁氟龙）D-骨架层 E-镍铬合金丝（发热丝） F-芯线绝缘层FEP G-芯线（镀锡铜绞线）
三相恒功率并联电热带和单相恒功率并联电热带的原理基本相同，不同之处在于单相带采用单相供电 ，三相带采用三相三角形供电。三相带除有单相带的特点外，特别适用于长距离、大口径管道的加热、伴热和保温。三相恒功率并联电热带为三根平行绝缘铜线为电源母线，在骨架层绝缘层外缠绕电热丝，并将电热丝每隔一定距离即“发热节长”分别依次与母AB-BC-CA….反复循环连接，在每两相间形成连续并联电阻。当母线通以三相电后，各并联电阻同时发热，因而形成一条连续三相供电的加热带。
两相恒功率并联电热带的电源母线为二根平行绝缘铜线，在内绝缘层上缠绕电热丝，并将电热丝每隔一定距离即“发热节长”与母线连接，形成连续并联电阻，母线通电后，各并联电阻发热，因而形成一条连续的加热带。
序号 | 技术参数 | 描述 |
1 | 型号 | JOJO-HGL3-B-380 |
2 | 最高维持温度 （℃） | 100±5 |
3 | 最高承受温度 （℃） | 130（长期）/205(短期） |
4 | 额定功率（W/m） | 15-40W/m |
5 | 额定电压（V） | 380 |
6 | 适用场所 （℃） | -40～50 |
7 | 母线材质 | 镀覆锡层铜芯线 |
8 | 绝缘层材料 | 耐温防腐氟塑料F46 |
9 | 绝缘层厚度 mm | 0.65mm±0.02 mm |
10 | 发热材料 | 镍铬丝 |
11 | 护套层 | 耐温防腐氟塑料F46 |
12 | 屏蔽层 | 铝镁合金丝，覆盖密度85% |
