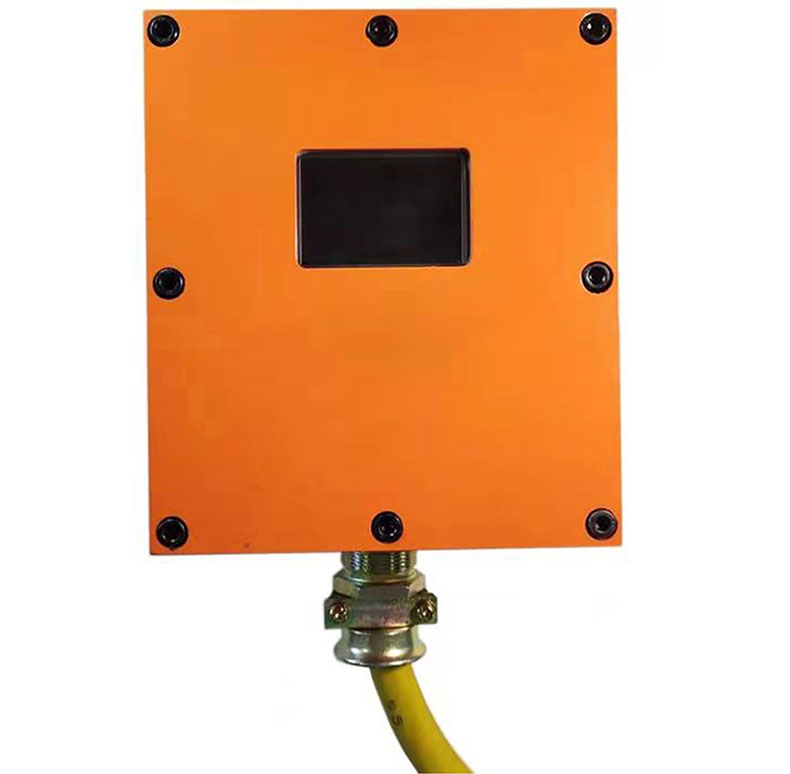

瓦电 矿用载波显示箱，KXB-12B，台

主要用在煤矿井下含有甲烷、煤尘等爆炸性气体混合物的环境中，连接在交流电的频率50Hz，额定电压为660V或1140V的中性点不接地的三相供电系统中，作为远方漏电试验装置的组成部分连接在供电网络之后，可以根据供电网络电压等级自动选择对应试验电阻，进行相应的漏电保护试验。

• 该装置操作方便，由专职电工一人即可做试验。试验更方便，更安全，试验跳闸后可以使用遥控器直接对上一级馈电开关进行复位、送电，减少了操作时间；由专职电工一人每班可对多个地点进行试验，提高了作业效率。

• 作业过程中不必打开开关上腔接线，操作全程不需要接线或接电阻，试验电阻集成在试验装置内部，只需使用遥控器操作即可。

• 不仅可以试验上一级馈电开关的漏电保护是否有效，还可以通过液晶显示屏观察跳闸的动作时间，能更真实地了解上一级馈电开关的漏电保护装置的响应速度。另外还可以查询漏电试验的历史记录，让管理者对漏电试验相关人员进行工作监管。

• 有两种安装方式可以双向操作试验，满足用户在实际测试环境中的需求：既可以从远方用电设备负荷侧向馈电开关电源侧发送合闸信号，也可以从馈电端发送试验信号，向下端的用电设备进行漏电试验检测。具体安装方式根据用户使用要求选择配置。

发送器工作基本频率

315±0.5MHz

使用条件：装置应在下列条件下正常工作

• 工作温度：0℃～+40℃；

• 相对湿度：≤95%（+25℃）；

• 大气压力：86kPa～110kPa；

• 无显著振动和冲击的场合；

• 具有甲烷、煤尘等爆炸性混合物的煤矿井下。

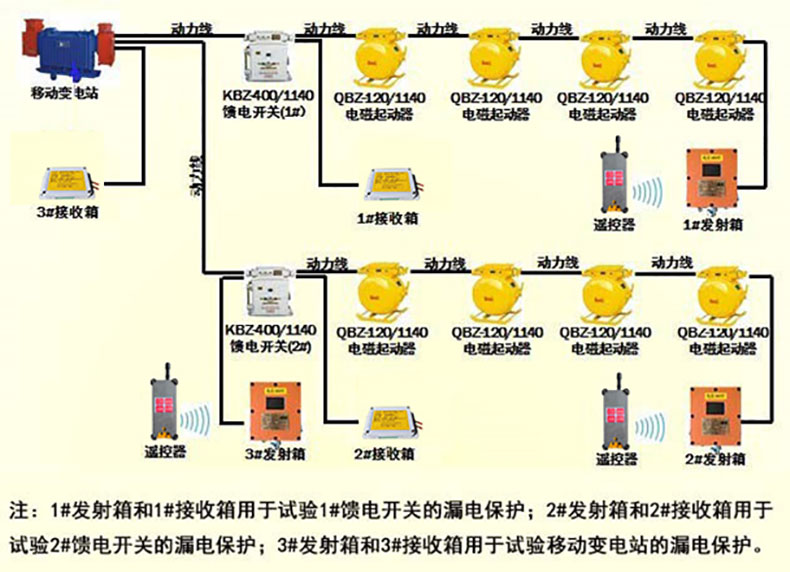

  安装示意图
