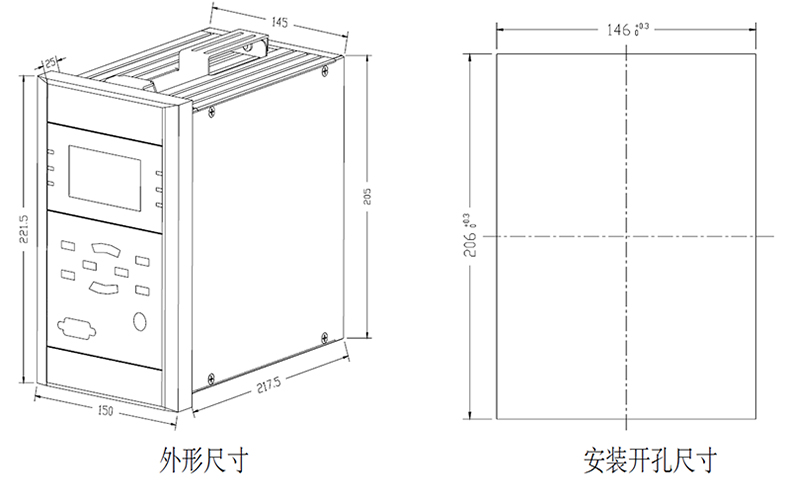

许继 微机线路保护测控装置，WGB-671A

• 装置输入电源交直流通用，现场适应能力强

• 装置辅助电源交直流通用，最高输入电压可达500V，适用于各种复杂的供电场所

• 装置操作回路电源交直流通用，对交流或直流供电系统均能适应

• 装置开关量输入回路电源交直流通用，对交流或直流供电系统均能适应

• 装置电流输入范围宽，5A、1A 通用，用户选型、使用方便

• 装置通讯功能强大，装置标准配置两路以太网和两路 RS485 通讯接口，便于多种组网方式，装置支持IEC61850、IEC-103、TCP-103、MODBUS-RTU 等多种通讯规约，通讯灵活，方便与各种微机监控或保护管理机联网通讯

• 装置对时功能强大，支持网络对时、PPS、PPM 或B 码等多种对时方式

• 装置采用双 32 位高性能嵌入式微机处理器，大容量的RAM 和Flash Memory；利用SoC解决方案，数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高

• 装置采用 16 位高精度A/D 作为数据采集，数据采集每周波64 点，保护测量精度高

• 后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行

• 可保存四组共 400 个最近发生的事件报告及运行报告，可保存最近发生的5 次故障的录波数据

• 采用图形液晶，中文显示，菜单式操作

• 实时多任务操作系统，模块化编程；实时性好，可靠性高

• 8 套保护定值，定值区切换安全方便

• 装置标准配置3 路4-20mA 输出及4 路4-20mA 输入，便于工业客户的模拟量采集及控制功能的扩展

• 丰富的开入开出资源，开入多达 30 路，开出达16 路，有功能完善的备用出口，便于信号扩展或控制输出

• 完整的断路器操作回路，设置断路器遥控功能

• 保护与测控一体化，单台装置完成间隔主要功能

额定数据

• a.额定交流数据：

• 交流电压： 100/ 3 V, 100V

• 交流电流： 5A 或1A

• 额定频率： 50Hz

• b. 热稳定性：

• 交流电压回路：长期运行  1.4Un

                                       10s   2Un

• 交流电流回路：长期运行  2In

                                       1s    50In

装置功耗

• a. 交流电压回路： 每相不大于0.5VA

• b. 交流电流回路： In=5A 时每相不大于1VA

                                    In=1A 时每相不大于0.5VA

• c.保护电源回路: 正常工作时，不大于8W；保护动作时，不大于12W

环境条件

• a. 环境温度：

• 工作： -25℃～+55℃

• 储存： -25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作

• b. 相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％

• c. 大气压力：80kPa～110kPa（相对海拔高度2km 以下）

保护定值整定范围及误差

• a. 定值整定范围

            电 流： 0.1A～75A；

            交流电压： 10V～100V；

            延 时： 0s～100s。

• b. 定值误差

            电 流： <±2.5%或0.05A；

            电 压： <±2.5%或0.25V；

            延时误差：0s～100s 范围内不超过40ms 或±2%

• 适用于进线开关和分段或桥开关自投
