TY系列智能型高频开关电源，是专为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、可靠性高等优点。产品包括220V和110V两大系列，十几个品种，配有标准RS-485接口，易于与自动化系统对接，适用于各类变电站、发电厂及水电站。 |
|

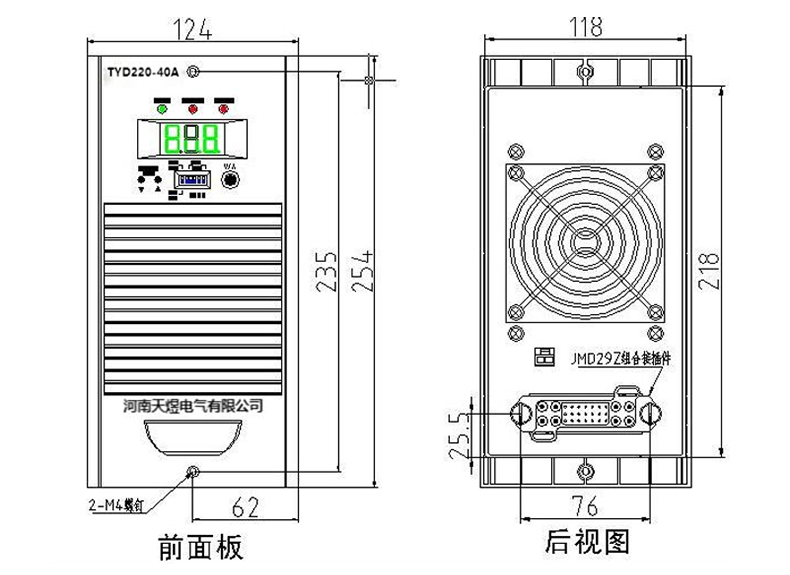

| 模块型号 | 额定电压（V） | 额定电流（A） | 冷却方式 | 外形尺寸（深×高×宽mm） |
| TYD220-10A | 220 | 10 | 自然冷却 | 325×230×130 |
| TYD220-20A | 220 | 20 | 强制风冷 | 357×218×118 |
| TYD220-30A | 220 | 30 | 强制风冷 | 410×303×136 |
| TYD220-40A | 220 | 40 | 强制风冷 | 410×303×136 |
| TYD110-20A | 110 | 20 | 自然冷却 | 325×230×130 |
| TYD110-40A | 110 | 40 | 自然冷却 | 400×323×146 |

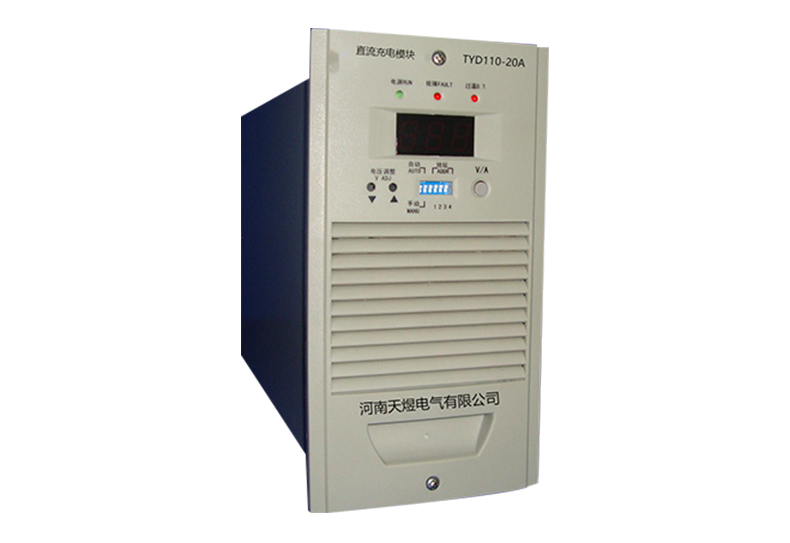

| 型号 | TYD110-10A | TYD110-20A | TYD110-40A | |
| 项目 | ||||
| 输出电流（A） | 10 | 20 | 40 | |
| 功率（KW） | 1.5 | 3 | 6 | |
| 重量(kg) | 5.2 | 9 | 16 | |
| 冷却方式 | 自然冷却 | |||
| 内部散热器温升 | ≤30℃ | |||
| 输 入 电 压 | 最小值 | 304 | ||
| 范围（VAC） | 典型值 | 380 | ||
| 最大值 | 456 | |||
| 输 出 可 调 | 最小值 | 95 | ||
| 范围（VDC） | 典型值 | 110 | ||
| 最大值 | 150 | |||
| 稳压精度 | ±0.5% | |||
| 稳流精度 | ±1% | |||
| 输入功率因数 | ≥0.93 | |||
| 充电机效率（效率） | ≥95% | |||
| 最大可闻噪声（dB） | 50 | |||
| 存储温度（℃） | 最小值 | -40 | ||
| 典型值 | 25 | |||
| 最大值 | 60 | |||
| 工作环境 温度（℃） | 最小值 | -10 | ||
| 典型值 | 25 | |||
| 最大值 | 40 | |||
| 并机不均流度 | ≤±3% | |||
| 启动延时（秒） | 3~8 | |||
| 纹波系数 | ≤0.2% | |||
| 负载等级 | Ⅰ级(100%)的额定输出电流时连续工作 | |||
| 自动限流特性 | 输出电流超过设定限流值时，恒流输出，输出电流不会增大 | |||
| 输出过压保护 | 输出电压超过160±3VDC自动停止输出,以防损坏设备 | |||
| 输出短路保护特性 | 输出短路时，模块自行保护，以防损坏, 排除故障可自动恢复工作。 | |||
| 注：稳压精度不包含内置隔离二极管的影响。 | ||||
|
