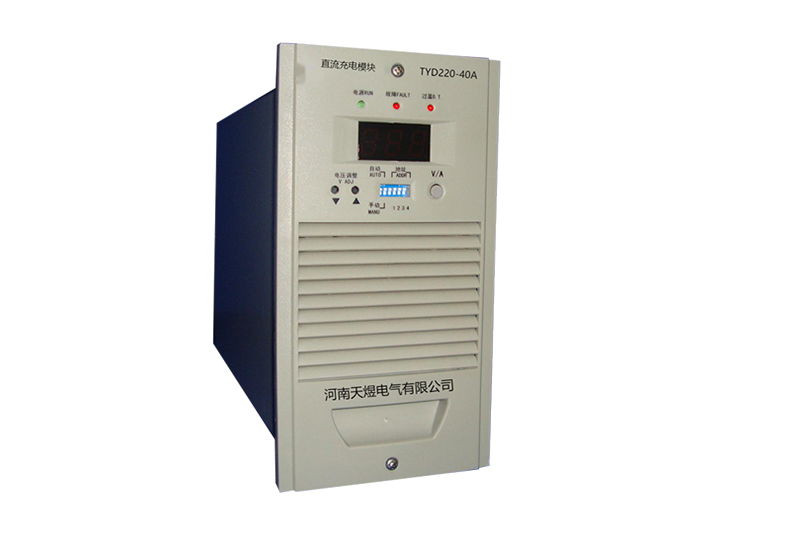

天煜 220V-40A充电模块，TYD220-40A

TY系列智能型高频开关电源，是专为电力系统设计，具有“四遥”功能的高频开关电源，模块采用世界领先的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、可靠性高等优点。产品包括220V和110V两大系列，十几个品种，配有标准RS-485接口，易于与自动化系统对接，适用于各类变电站、发电厂及水电站。

• 效率高，模块效率可达到95%~96%

• 重量轻，体积小

• 采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94

• 采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机

• 模块内置直流输出隔离二极管，用户无需外设

• 风冷模块风扇为简易更换模式，无需拆装机壳就可快速更换

• 模块具有RS-485接口，方便接入自动化系统进行通信

• 模块为LED数码管显示，分别设置显示切换按钮、手动调压按钮、拨码开关，操作简单

• 输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；过压保护点：220V模块为320V±5%，110V模块为160V±5%

• 输出限流保护：每个模块输出电流最大限制为额定输出电流的1.05倍

• 短路保护：采用回缩下垂限流方式，模块电流输出特性如图1-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作

• 电模块处于自动状态时，4分钟内无任何通信，则模块的输出电压自动调整为234V，限流点全部放开，为105%额定电流值
