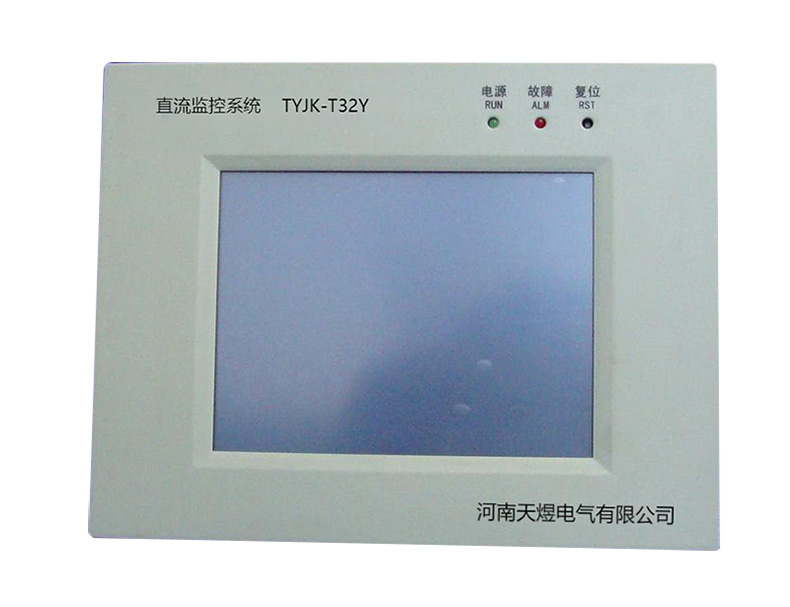

天煜 1110/220直流监控模块，TYJK-T32Y

价格 ￥35000.00对比
发货 默认地区付款后24小时内
销量 85+
评价 已有 0 条评价
人气 已有 54 人关注
数量
+-
库存7106个   起订1个

联系方式
加关注0

上海同豹工业科技集团有限公司

管理员第1年
资料通过认证
保证金未缴纳
  • 默认地区
  • 上次登录 09-26 15:23 •
  • 同豹管理员 (先生)
进入主页 更多商品

人机接口

  • 7寸彩色TFT  LCD

  • 汉字菜单显示,触摸屏操作，可方便设置参数和查询信息

  • 注塑面板，美观大方

告警管理

  • 各种报警信息汉字显示，故障直观，定位清晰，当前故障最多显示100条

  • 可存储4096条历史故障，断电后历史故障不丢失

  • 故障发生时机箱内置蜂鸣器发出告警声音

  • 告警门限可设置。

 电池管理

  • 通过预先设置的电池充电运行参数，自动对电池充电进行管理

  • 配置电池巡检模块检测单体电池电压，可检测1组108节电池

绝缘检测

  • 最多可配置6个ZLJC-24模块，检测1段母线、144路支路绝缘

  • 通过TYJK-T32Y检测母线绝缘，检测支路绝缘

  • 具备交流串入检测功能

 开关量输入检测

  • 主监控自带8个开关量输入。用户可自定义接入方式、显示方式，，可通过后台软件编辑名称

  • 主监控自带1个综合故障输出，用户可根据需要自定义开关量输出类型

  • 可配置6个ZLJC-24模块，最多能检测144个开关量输入。(注: 开关量输入+支路绝缘总合最大144)

 上位机通信

  • 通信接口RS485

  • 通信规约MODBUS

  • 通讯波特率可选择9600或19200

  • 校验位可设置ODD、EVEN、NONE

  • 设备通讯地址可设置范围00~255

标志符功能描述
COM1 充电模块、通信模块、双电源控制器、开关控制器通信接口
COM2 电池巡检、绝缘监测、UPS/INV模块通信接口
COM3 备用
COM4 上位机通信接口
电源POWER监控供电接口。供电范围 DC88V-DC300V。
电池电流测量范围：0~±100A。20%~100%量程内测量误差≤±1%。
电池电压电池组电压。测量范围：0~300VDC； 90%~130%额定电压范围内测量误差≤±0.5%。
合母电压 合母电压。
控母电压母线电压。丝印
测量母线绝缘时接大地点。
K1-K3 开关量输出。继电器输出，常开节点。容量AC250V/0.1A，DC30V/1A。
交流电压 交流电压采样接口。3相4线。测量范围：0~300VAC(相电压)；170VAC～265VAC范围内测  量误差±1%。
综合故障综合故障输出。继电器输出，1组常开节点，1组常闭节点。容量AC250V/0.1A，DC30V/1A。
开关量输入SIS1-S8开关量输入信号，要求无源干接点，COM为公共端
RS485A上位机通信接口
RS485B逆变电源通信接口
RS485C电池巡检模块接口
RS485D充电模块、通信模块、双电源控制器、开关控制器通信接口
电源POWER监控供电接口。供电范围 DC88V-DC300V。



  • 系统中有其他绝缘测试设备或者进行设备耐压测试时，要将“母线电压”采样端子11号针与大地的连接断开。

  • 在通电之前，仔细检查电流传感器接线，发现电流传感器温度高，应立即断开电源，检查接线。注意电流传感器原边电流方向

  • 电流传感器供电电源不能用做其他设备的供电电源
