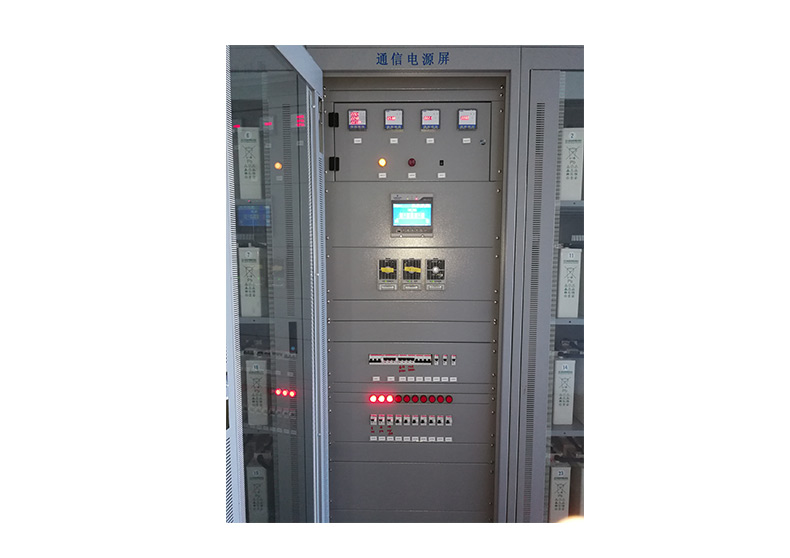

天煜 48V通信电源系统，TY48DP-400A

• 标称输入电压：110V DC（110V 直流电源系统）

• 额定输出电流：50A；8模块

• 标称输出电压：48±10%

• 效率：≥90%

• 稳压精度：≤±0.6%

• 动态电压瞬变范围：＜±5%

• 瞬变响应恢复时间：≤200μs

• 温度系数：≤0.02%/℃

• 浪涌电流：＜150%

• 纹波电压峰—峰值：不超过200mV

• 设备的平均无故障时间（MTBF）：≥30 000h

• DC/DC 模块并联工作时输出电流不均衡度≤±5%

电源模块整体要求

• 应具有监控功能，且不依赖监控单元独立工作，应配备液晶汉显人机界面。正常工作时，应与监控单元通信，接收和执行监控装置的指令

• 监控模块应具有较强的抗干扰能力

• 监控模块应能完成对系统的参数设置、工作状态监测及信息查询等功能

• 监控模块故障不影响通信模块的正常工作

• 具有历史告警信息记录存储功能，并保证掉电后不会丢失

• 应配置通信电源馈线监测模块，能监测馈线回路电流及馈线断路器位置和报警触点信息，并具有与一体化监控装置进行信息交互功能

• 应具有短路保护功能，短路排除后自动恢复输出

• 应采用PWM 调制制式，模块工作频率20kHz～300kHz

• 应具有以下保护报警功能：过温保护、过电压保护、过电流保护、欠电压报警、过电压报警、通信异常报警等

• 48V 应采用正极接地、负极加防雷模块方式，防雷等级不低于D 级

• 48V 模块支持带电热插拔，不影响通信电源工作

• 通信电源应能保证任一馈线短路或过载时不会因通信电源迅速过电流保护造成所有负荷停电问题

• DC/DC 通信模块柜应配置电压表、电流表。表计应为数字式仪表，仪表精度0.2 级

馈线要求

• 母线输入电压−48V，正极接地

• 输入及支路输出采用高分断直流断路器，具备过载、短路保护功能

• 输入侧应提供电压显示表计

• 应具备保护接地线端子和直流电源工作接地线端子

• 应具备任意一路直流空气断路器断开的声光告警装置

• 应将告警信号接入监控模块

• 应具备直流输入过电压、欠电压、熔断器熔断声光告警

• 各级直流空气断路器、熔断器应有合理级差配合，下级故障不应扩大至上级。馈线输出应采用端子排方式

设备机柜要求

• 外形尺寸：800X600X2000mm

• 颜色：RAL-7035

• 机柜侧板、背板均可方便的进行拆装

• 支持顶部或底部进线

• 不装设备架层厂家应提供装饰性面板
