分析仪 (1)主界面 开关置ON，接通工作电源，启动成功后进入如下主界面。 |

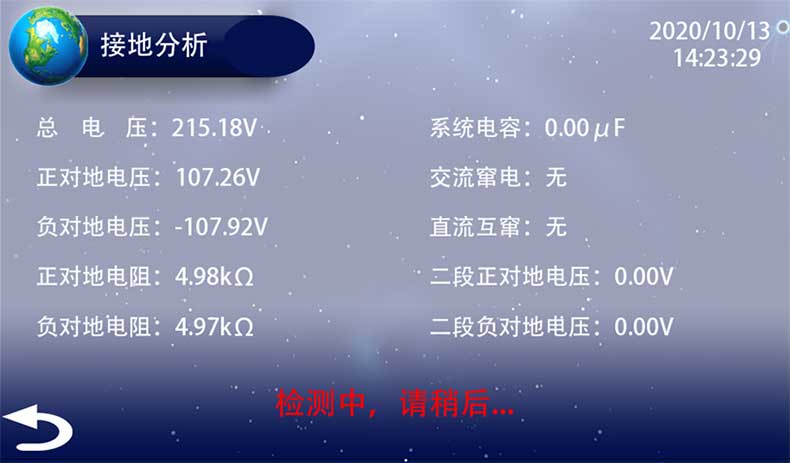

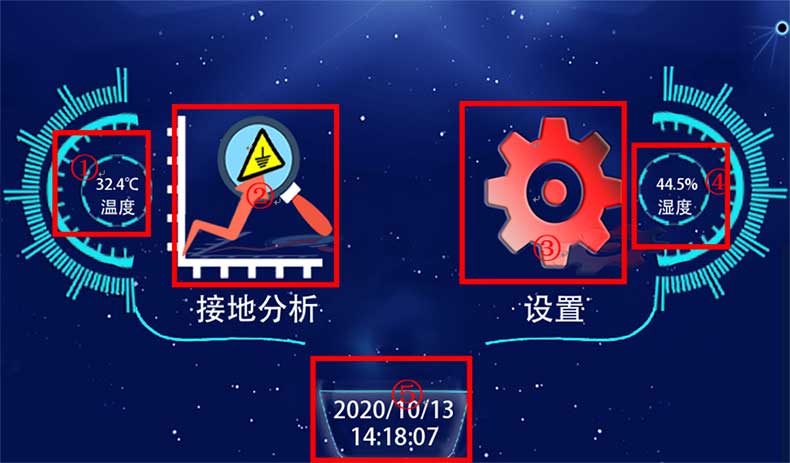

①实时显示环境温度； ②接地分析按钮，点击即进入接地故障分析界面； ③参数设置按钮，单击即进入时间设置，和报警门限设置； ④实时显示环境湿度； ⑤实时显示日期和时间。 (2)接地分析 点击主界面“接地分析”按钮进入接地分析界面。每次进入该界面，设备会自动进行一次检测。 在检测过程中，设备会提示“检测中，请稍后”。当检测完成后设备会显示“开始测试”按钮，点击此按钮，可以手动进行一次检测。 |

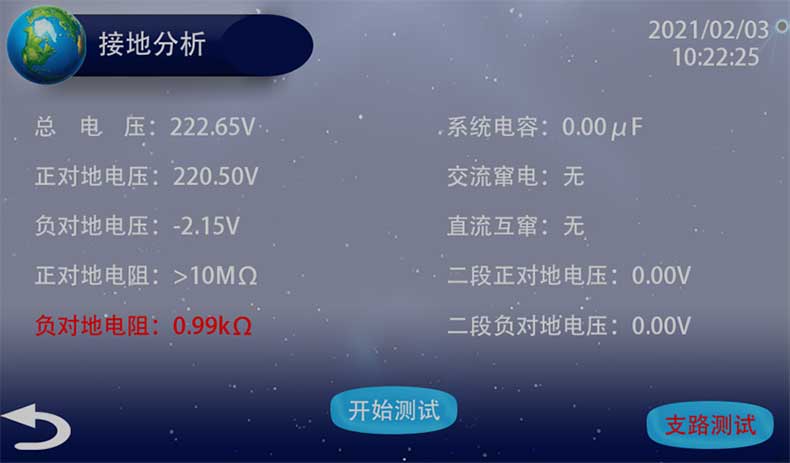

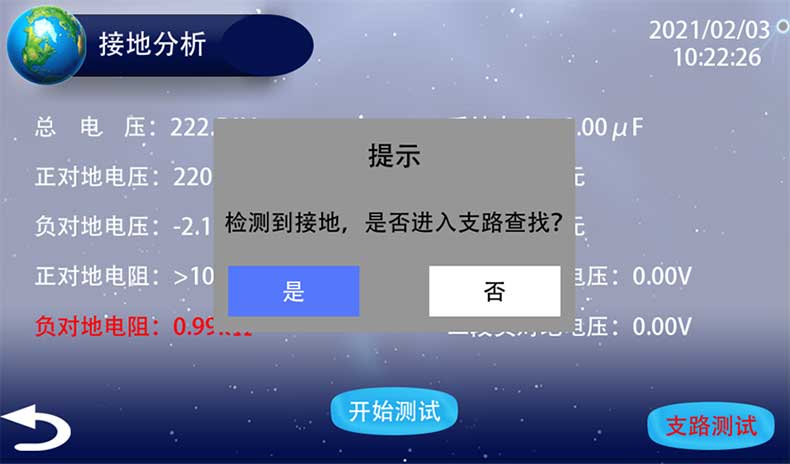

当设备检测出接地电阻小于设置的报警门限值时，界面右下角会显示如图所示的“支路测试”按钮，点击按钮会弹出如图所示的弹窗，询问是否进入支路查找状态。 点击“是”按钮进入则进入支路查找状态，可用定位仪开始查找接地情况。 |

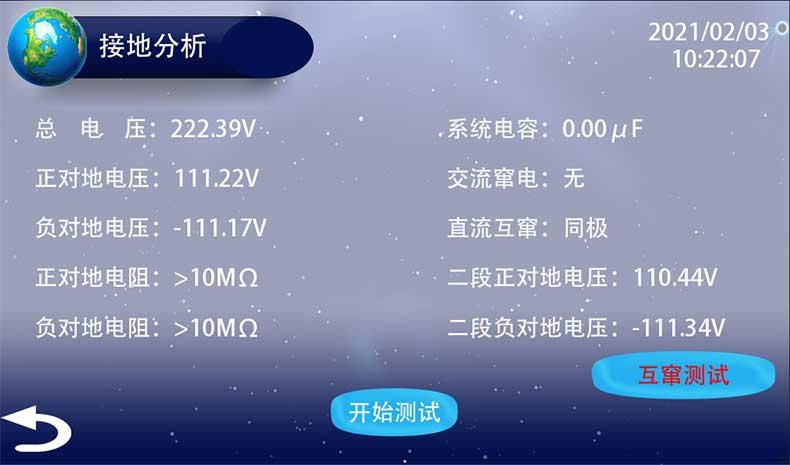

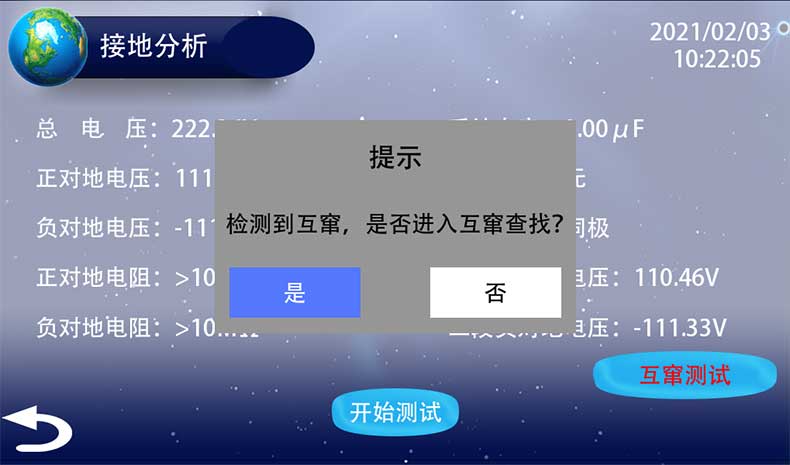

当设备检测出互窜时，界面右下角会显示如图所示的“互窜测试”按钮，点击按钮会弹出如图所示的弹窗，询问是否进入互窜查找状态。 点击“是”按钮进入则进入互窜查找状态，可用定位仪开始查找互窜情况。 |

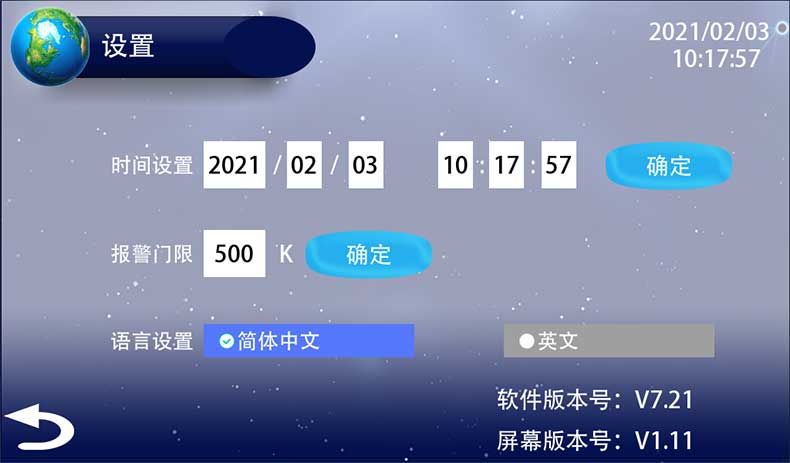

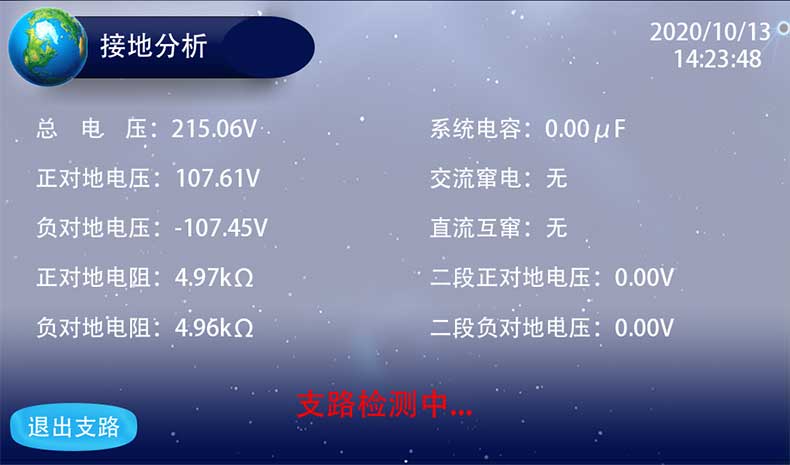

| 支路检测中，点击“退出支路”即停止当前的支路检测。 (3)设置 点击主界面“设置”按钮会进入显如图所示的设置界面。该界面可以设置时间、报警门限、语言。 时间设置：在输入框填入当前时间，点击确定，即可设置成功。 报警门限：在输入框填入要设置的值，点击确定，即可设置成功。当在接地分析界面测出的接地值小于该值时，设备会询问是否进入支路查找状态。 语言设置：设备支持中英文语言选择。 右下角会显示软件版本号和屏幕版本号。 |

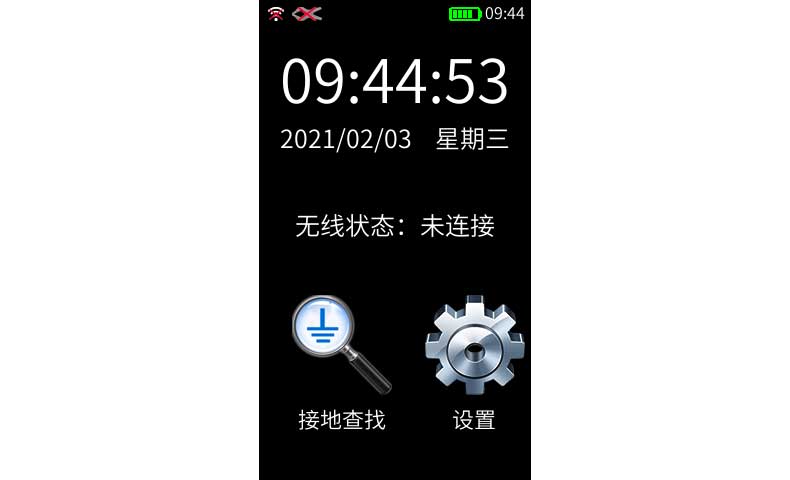

定位仪 (1)主界面 开关置ON，接通工作电源，启动成功后进入如图所示的主界面。左上角显示无线连接状态和钳子连接状态，右上角显示电量和时间。 |

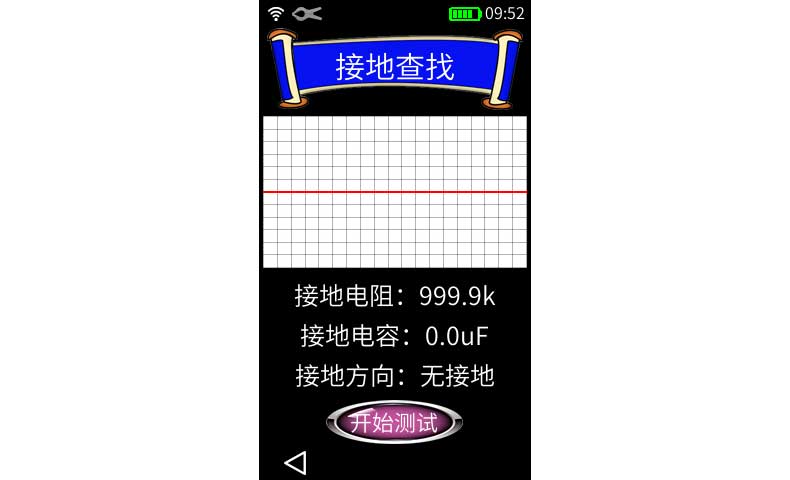

(2)支路查找 在主界面点击接地查找按钮，会进入如图所示的界面。左上角显示无线连接状态和钳子连接状态。当无线连接后，语音会提示无线已连接，并且左上角会改变状态，如图所示。 |

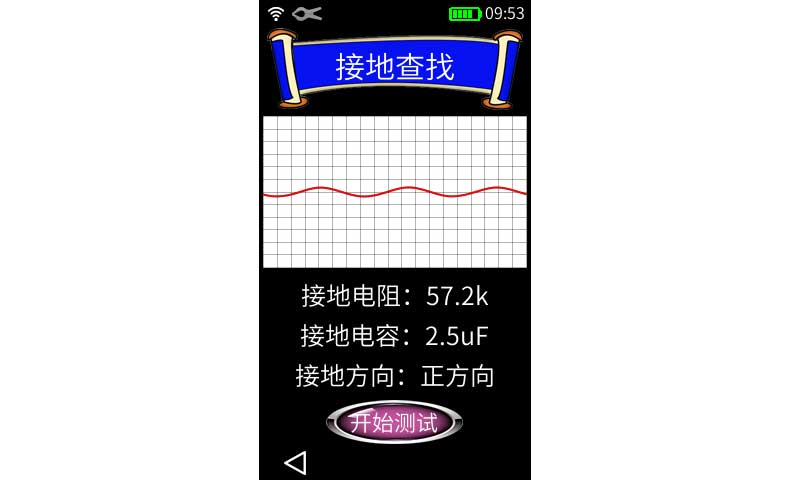

点击开始测试按钮，等待测试完成后，界面会显示如图所示的波形曲线图、接地电阻、接地电容、以及接地方向。 |

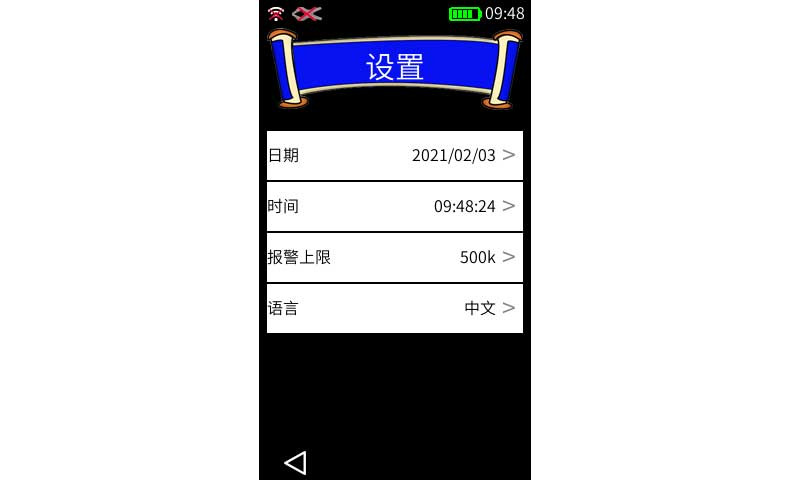

(3)设置 点击主界面“设置”按钮会进入显如图所示的设置界面。该界面可以设置日期、时间、报警门限、语言。 日期：点击日期所在行，在弹出的窗口的输入框内填入当前日期，点击确定，即可设置成功。 时间：点击时间所在行，在弹出的窗口的输入框内填入当前时间，点击确定，即可设置成功。 报警门限：点击报警门限所在行，在弹出的窗口的输入框内填入要设置的值，点击确定，即可设置成功。当在接地查找界面测出的接地值小于该值时，设备会显示无接地。 语言设置：设备支持中英文语言选择。 |
注：分析仪和定位仪同步信号握手完成后，两机必须保持当前状态，否则两机需靠近重新握手。 |

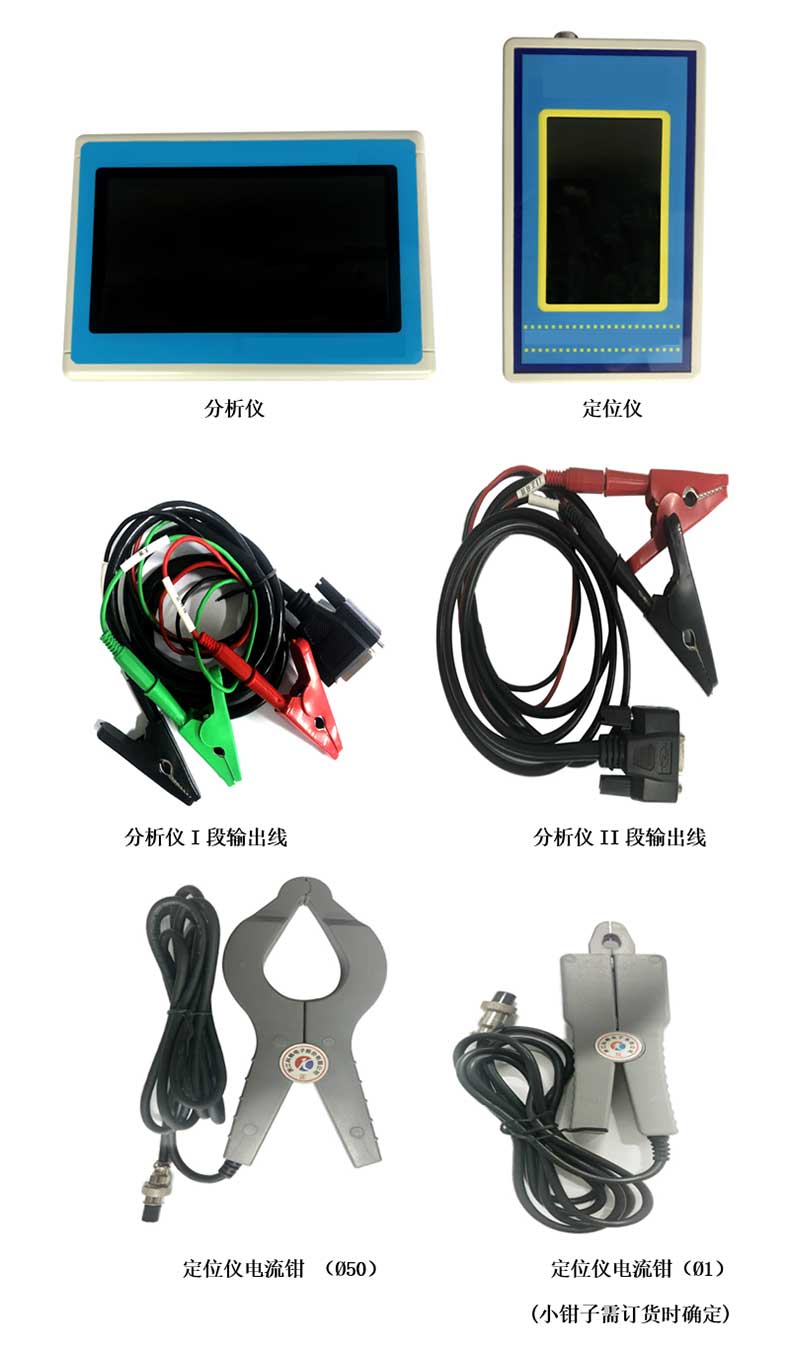

1、本仪器分信号发送器（分析仪）和接收器（定位仪），分析仪直接从母线上取电,不需外接交流或使用电池供电,操作更加方便； 2、解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、交流窜电接地、晶体管隔离接地等所有故障； 3、完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在最小范围内并定位； 4、准确指示接地信号电流方向，快速查找接地故障点； 5、具有语音播报接地状况及接地方向； 6、准确检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，快速准确定位故障点； 7、300V以下的直流系统共用一套直流接地分析仪，没有对直流电压有其他特殊的要求； 7、全触屏智能设计、使用更方便、无需按键控制，信号源最大电流小于800uA，内设限流保护，对继电保护、自动化装置、操作回路没有任何影响，使用安全； 8、纹波分析与数字示波器功能：采用频谱分析功能，解决各种干扰信号，查看各种检测信号和回路的波形信息； 9、智能电流钳，自动检测电流钳开、闭状态，大、小钳口通用； 10、能适应交、直流窜电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地； 11、能解决同极异极直流互窜故障，并选出互窜故障支路； 12、满足不同规格，不同对地电容的站用电源，检测母线电容数值； 13、不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障； 14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。 |
分析仪 工作电压：直接从母线上取电(工作电压为24V～280V) 电压测量范围：0-300V 电压测量精度： 0.5% 电桥工作方式：不平衡桥 检测信号最大功率：＜0.01W， 信号电源最大电流：≤800uA 信号频率：≤0.5Hz 系统对地电压波动：≤10%Un 母线接地电阻检测范围：0-999.9 kΩ 母线接地电阻测量精度：≤5％ 电阻测量分辩率：0.01kΩ 交流窜入电压测量范围：0-250V 交流窜入电压测量精度：≤2% 蓄电池接地测量误差（2V）：≤3节 功耗：小于10W 外型尺寸（长×宽×高）：200*145*46（mm） 重量：1.7kg 适应温度：-10℃-+50℃ 定位仪 工作电压：3.7V（锂电池工作,工作电压为3.2V～4.2V,与手机类同） 工作方式：触屏 支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ） 支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ),150-999kΩ 显示具体数值 接地电阻测量分辨率：0.1KΩ 漏电流检测灵敏度：≤0.1uA 测量准确率：100% 报警方式：图形、数据、接地方向 语音报警：接地、互窜、测量值、故障方向等信息 波形显示：标准正弦波形（与示波器类同） 钳子判定：自动识别大小钳、开闭口状态 连续工作时间：大于10h 外型尺寸（长×宽×高）：180*100*40（mm） 重量：1.5kg 适应温度：-10℃-+50℃ 工作电源：锂电池供电（3.7V 4000mAh可充电） |
