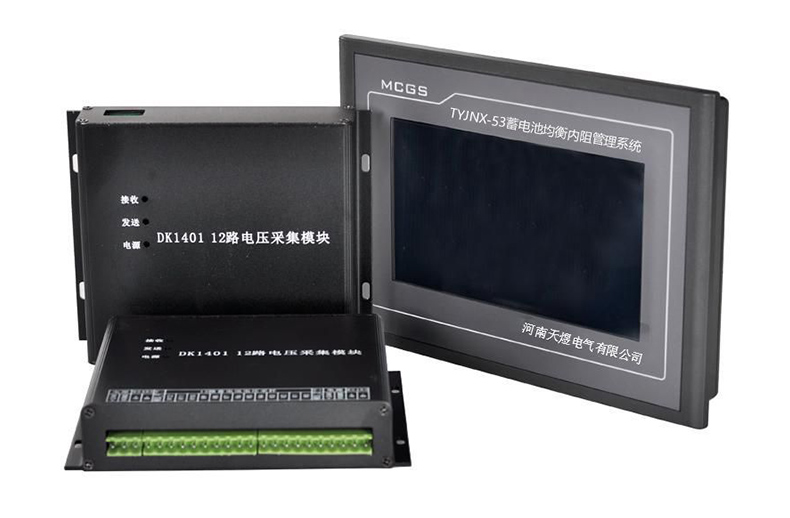

天煜 电池巡检/蓄电池均衡内阻管理系统（带均衡），TYJNX-53

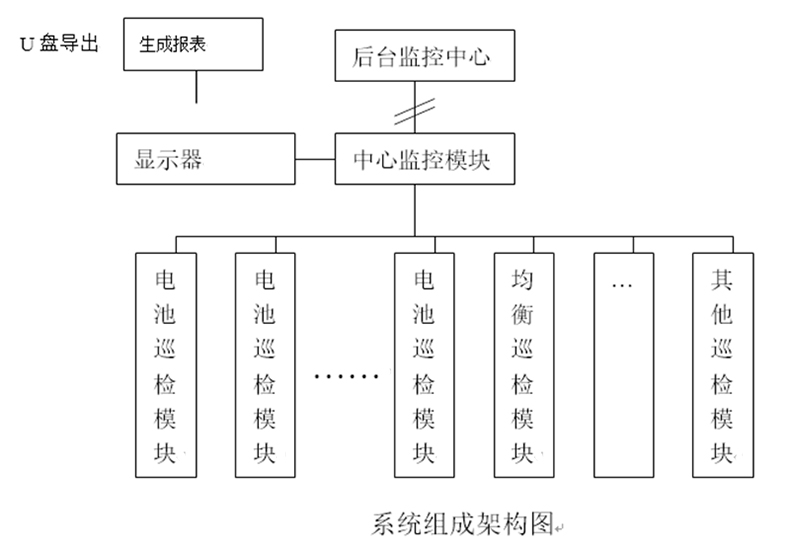

• 采用集散式监控系统，模块化设计

• 人机交互界面采用大尺寸工业触摸屏，实现全中文化显示，在全程测量监控过程中，提供各种菜单，信息提示等，真正实现人机对话操作

• 通过显示屏设置系统参数及报警参数，系统维护简单有效

• 系统参数及数据具有掉电保护功能，保证掉电后，参数及数据的保护

• 对蓄电池单体电压，内阻，蓄电池组压，电流精细化管理，提高蓄电池性能

• 通过电池均衡管理，提高蓄电池组电压一致性

• 独创的防开路设计，杜绝因个别蓄电池开路而导致整组蓄电池不能放电而引发的事故

• 后台通讯接口可选择RJ45或是RS485

• 显示方式：7英尺

测量范围：

• 可同时监测2组蓄电池组，每组蓄电池组最多112节蓄电池；

• 可同时测量2组蓄电池组端电压，蓄电池电流；

• 最多可测试2组环境温度显示；

• 测量蓄电池内阻，提供内阻在线测试功能，手动/自动测试可设置；

• 电压测量分辨率：0.001V 误差：±0.2%（单体2V）

• 电压测量范围：1.200V-16.000V（分为通用型，专用型）

• 电流测量分辨率：0.1A 误差：±1%

• 均衡调节精度：0.005V

• 充电电流测量范围：0-100A

• 放电负载规格：220V,30A（特殊规格可以定制）

• 放电电流测量分辨率：0.1A, 误差：±1%

• 内阻测量一致性：≤5%

• 温度误差: ≤±1℃

监测报警内容：

• 单体电压超压，欠压报警

• 整组电压超压，欠压报警

• 环境温度超上限，下限报警

• 电压差上限报警

• 三相电压失电报警

• 充电电流上限报警

• 模块通信异常报警

• 其他自动化设备遥信报警

• 温度测量范围：-10℃ - +60℃

• 通讯接口：标准RS485

• 数据导出方式：U盘，通过显示屏的USB1导出

• 后台通信速率：9600，4800,2400 通信格式：1,8，N

• 开关电源输入：220V巡检工作电压 AC220V±20% /DC160V~260V

• 模块电源输入：DC20~28V，110V

• 巡检工作电压 /DC85V~130V

• 整机功耗<30W

• 测量校准方式：屏幕系数校准方式

• 工作温度：0-40℃

• 工作湿度：20-90%
