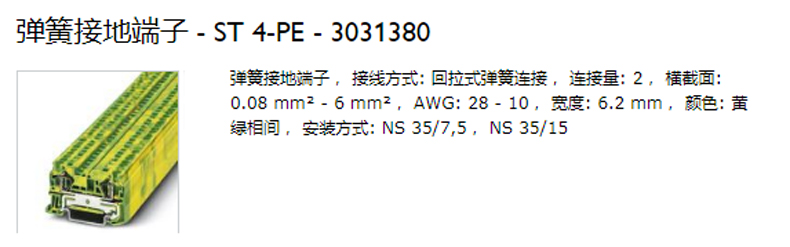

| 层数 | 1 |
|---|---|
| 连接量 | 2 |
| 额定横截面 | 4 mm² |
| 颜色 | 黄绿相间 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 应用领域 | 铁路工业 |
| 机械工程 | |
| 工厂工程 | |
| 过程工业 | |
| 额定浪涌电压 | 8 kV |
| 污染等级 | 3 |
| 过电压等级 | III |
| 绝缘材料组 | I |
| 开口式侧板 | 是 |
| 冲击测试规格 | DIN EN 50274 (VDE 0660-514):2002-11 |
| 防手背接触保护 | 保证 |
| 防手指触摸 | 保证 |
| 摆动，宽带噪音测试结果 | 通过测试 |
| 测试规范，摆动，宽带噪音 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 测试频谱 | 2类，B级使用寿命测试，在转向架上进行 |
| 测试频率 | f1= 5 Hz 到 f2= 250 Hz |
| ASD等级 | 6.12 (m/s2)2/Hz |
| 加速度 | 3.12g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 冲击测试结果 | 通过测试 |
| 测试规范，冲击测试 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 冲击形式 | 半弦 |
| 加速度 | 30g |
| 冲击持续时间 | 18毫秒 |
| 每个方向的冲击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 低温下的静态绝缘材料应用 | -60 °C |
| 铁路车辆防火性能 (DIN 5510-2) | 通过测试 |
| 焰色试验方法（DIN EN 60695-11-10） | V0 |
| 氧指数（DIN EN ISO 4589-2） | >32 % |
| NF F16-101、NF F10-102 I级 | 2 |
| NF F16-101、NF F10-102 F级 | 2 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 宽度 | 6.2 mm |
|---|---|
| 端板宽度 | 2.2 mm |
| 长度 | 56 mm |
| NS 35/7,5高度 | 36.5 mm |
| NS 35/15高度 | 44 mm |
接线数据
| 注意事项 | 请注意DIN导轨的载流量。 |
|---|---|
| 连接 | 第一层 |
| 连接方式 | 回拉式弹簧连接 |
| 剥线长度 | 8 mm ... 10 mm |
| 连接符合标准 | МЭК60947-7-2 |
| 刚性导线最小横截面 | 0.08 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 最小导线横截面AWG | 28 |
| 最大导线横截面AWG | 10 |
| 柔性导线最小横截面 | 0.08 mm² |
| 柔性导线最大横截面 | 4 mm² |
| AWG导线最小横截面，柔性 | 28 |
| AWG绞线最大横截面，柔性 | 12 |
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.14 mm² |
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 4 mm² |
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.14 mm² |
| 柔性导线横截面，带绝缘套管的最大冷压头 | 4 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 | 1 mm² |
| 连接符合标准 | IEC/EN60079-7 |
| 刚性导线最小横截面 | 0.08 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 最小导线横截面AWG | 28 |
| 最大导线横截面AWG | 10 |
| 柔性导线最小横截面 | 0.08 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 塞规 | A4 |
标准和规范
| 连接符合标准 | CSA |
|---|---|
| МЭК60947-7-2 | |
| 阻燃等级，符合UL 94 | V0 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | 环保使用期限：无限期 = EFUP-e |
|---|---|
| 无超标的有害物质 |
