套管的尺寸符合DIN 46228‑4：1990‑09 塑料绝缘卡套的颜色编码基于法国的NF C 63‑023：1994‑02标准 金属卡套由无棱角的镀锡电解铜制成 |
灰色 |
不含硅及卤素 |
CU-DHP |
HB |
镀锡（镀锌） |
柔性导线，等级2、5、6 / B、C、K、M |
14 mm |
11 mm |
8 mm |
4.2 mm |
2.3 mm |
0.3 mm |
0.15 mm |

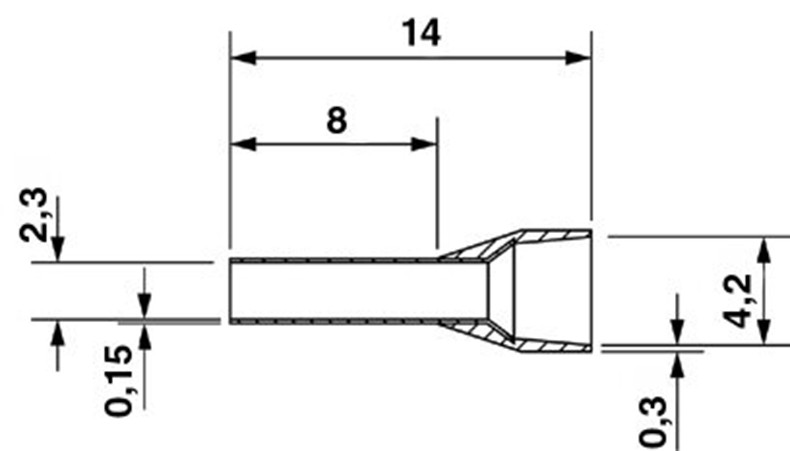

| 长度 (b) | 14 mm |
|---|---|
| 最大剥线长度 | 11 mm |
| 套管长度 | 8 mm |
| 绝缘套环内部尺寸(d) | 4.2 mm |
| 冷压头直径 | 2.3 mm |
| 绝缘套环厚度 | 0.3 mm |
| 套管壁厚 | 0.15 mm |
