直线电机模组产品型号 | XYWNA95SB15-T480C010 | XYWNA95SB15-T600C010 | XYWNA95SB15-T700C010 | XYWNA95SB15-T780C010 | |
直线电机模组结构描述 | 行程 | 480 mm | 600 mm | 700 mm | 780 mm |
台面尺寸 | 130x129 mm | 130x129 mm | 130x129 mm | 130x129 mm | |
直线电机 | BKM015-W060-C1-TP-0.2 持续驱动电流2.5A 峰值驱动电流10A | ||||
动子数量 | 双动子 | ||||
导轨 | 外嵌式双导轨 | ||||
导线长度 | 标配0.2 m (选配3m或5m) | ||||
感应器 | 外挂原点感应器1只 + 外挂端点感应器2只 | ||||
传感器 | 光栅：DH-010 10μm分辨率 配线长度200mm | ||||
主体材料 | 铝合金 | ||||
表面处理 | 电泳银白色 | ||||
台面承载 | 20-32 kg （因行程及速度的大小而有所差异） | ||||
重量 | 10.95 kg | 12.25 kg | 13.3 kg | 14.2 kg | |
直线电机模组精度 | 电机推力 | 持续推力：110.5 N 峰值推力：442N | |||
电机加速度 | 一般为0.2 S | ||||
最高速度 | 2000 mm/s | ||||
重复定位精度 | ±2 μm | ||||
闭环定位精度 | 5-12 mm /μ m（因负载及行程的不同而有所不同） | ||||
控制描述 | 闭环控制：必须加装定位传感器-光栅尺，反馈调整 | ||||
关键选型步骤 | 1.确定开闭环控制及精度和速度要求； 2.确定行程； 3.确定负载； |
配套产品说明 | |
直线电机模组：XYWNA95系列 直线电机系列 | |
单轴闭环配置：1台平台 + 1台闭环控制XYWNUSB30-101S | 双轴闭环配置：2台平台+1台闭环控制器XYWNUSB30-201S |
|
|

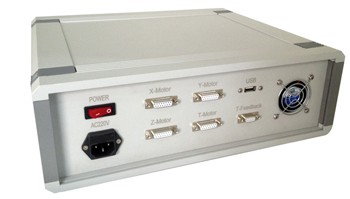

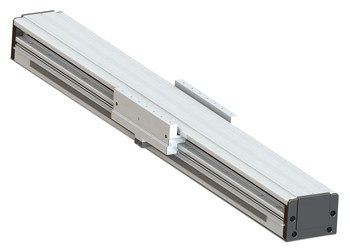

直线电机模组XYWNA95系列如上图 | 闭环控制器XYWNUSB30-X01S系列如上图 |
