RCYD（C）系列永磁自缷除铁器是由高性能永磁磁芯、弃铁皮带、减速电机、框架、滚筒等部分组成，与各种输送机配套使用,用于从非磁性物料中自动清除铁磁性物质。它是一种自动卸铁的除铁设备，工作时将不断吸附在除铁器上的铁磁性物质通过卸铁皮带的旋转自动抛出，从而达到自动卸铁的目的。该机型应用范围广、节能省电、维护方便、故障率极低，在极其恶劣的环境中运行稳定可靠，是众多厂家采用较多的机型。

产品特点:

◆ 磁路采用计算机模拟设计,完善的双磁极结构。

◆ 采用高性能钕铁硼材料做磁源，矫顽力高，磁场强度高，吸力大。

◆ 自动卸铁，维护简便，适用范围广。

◆ 传动滚筒采用腰鼓形结构，具有皮带自动纠偏功能，防尘式轴承座，整机机械故障低。

RCYD(C) series self-cleaning permanent magnetic separator made by high-performance NdFeB rare earth, composition of permanent magnet core, unloading iron belt, reducer motor, frame, driven rollers and other parts, used for variety of conveyor. Adsorb ferromagnetic material from a non-magnetic materials. It have an automatic unloading iron device, The ferromagnetic material is automatically thrown by unloading iron belt device, so as to achieve the purpose of the automatic unloading iron. The model have a wide range of applications, energy saving, easy maintenance, the failure rate is very low, stable and reliable operation in extremely harsh environment, many manufacturers use this models.

RCYD（C）系列永磁自卸式除铁器主要技术参数：

型号 MODEL	适应带宽 ADAPTIVE BELT WIDTH mm	额定吊高 SUSPENSION HEIGH h=mm	物料厚度 MATERIAL THICKNESS ≤mm	磁场强度 MAGNETIC INTENSITY ≥mT	驱动功率 DRIVE POWER ≤KW	适应带速 ADAPTIVE BELT SPEED ≤m/s	工作制 WORK FORM	重量 WEIGHT kg	外形尺寸 OVERALL DIMENSION mm
型号 MODEL	适应带宽 ADAPTIVE BELT WIDTH mm	额定吊高 SUSPENSION HEIGH h=mm	物料厚度 MATERIAL THICKNESS ≤mm	磁场强度 MAGNETIC INTENSITY ≥mT	驱动功率 DRIVE POWER ≤KW	适应带速 ADAPTIVE BELT SPEED ≤m/s	工作制 WORK FORM	重量 WEIGHT kg	A	B	C	D	E
RCYD(C)-5	500	150	100	65	1.5	4.5	连续 CONTI NUOUS	750	1900	935	735	753	950
RCYD(C)-6	600/650	180	130	65	1.5			920	2050	1030	780	753	1100
RCYD(C)-6.5	650	200	150	70	2.2			1200	2165	1080	780	888	1200
RCYD(C)-8	800	250	200	70	2.2			1400	2350	1280	786	1088	1300
RCYD(C)-10	1000	300	250	70	3.0			2120	2660	1550	920	1335	1400
RCYD(C)-12	1200	350	300	70	4.0			3250	2860	1720	1010	1515	1550
RCYD(C)-14	1400	400	350	70	4.0			4450	3225	1980	1050	1755	1800
RCYD(C)-16	1600	450	400	70	5.5			6200	3350	2160	1180	1850	1950
RCYD(C)-18	1800	500	450	75	5.5			8100	3580	2450	1210	2130	2200
RCYD(C)-20	2000	550	500	75	7.5			9700	3800	2700	1300	2400	2410

RCYD（C）-T系列超强永磁自卸式除铁器主要技术参数：

型号 MODEL		适应带宽 ADAPTIVE BELT WIDTH mm	额定吊高 SUSPENSION HEIGH h=mm	物料厚度 MATERIAL THICKNESS ≤mm	磁场强度 MAGNETIC INTENSITY ≥mT	驱动功率 DRIVE POWER ≤KW	适应带速 ADAPTIVE BELT SPEED ≤m/s	工作制 WORK FORM	重量 WEIGHT kg	外形尺寸 OVERALL DIMENSION mm
型号 MODEL		适应带宽 ADAPTIVE BELT WIDTH mm	额定吊高 SUSPENSION HEIGH h=mm	物料厚度 MATERIAL THICKNESS ≤mm	磁场强度 MAGNETIC INTENSITY ≥mT	驱动功率 DRIVE POWER ≤KW	适应带速 ADAPTIVE BELT SPEED ≤m/s	工作制 WORK FORM	重量 WEIGHT kg	A	B	C	D	E
RCYD(C)-6.5	T1	650	200	150	90	2.2	4.5	连续 CONTI NUOUS	1300	2165	1075	795	890	1200
	T2				120	2.2			1420	2165	1075	795	890	1200
	T3				150	2.2			1750	2310	1075	795	890	1200
RCYD(C)-8	T1	800	250	200	90	2.2			1920	2350	1280	795	1090	1300
	T2				120	2.2			2180	2350	1280	795	1090	1300
	T3				150	3.0			2820	2520	1253	795	1090	1300
RCYD(C)-10	T1	1000	300	250	90	3.0			2350	2660	1550	950	1335	1400
	T2				120	3.0			2700	2660	1550	950	1335	1400
	T3				150	4.0			3680	2760	1550	950	1335	1400
RCYD(C)-12	T1	1200	350	300	90	4.0			3350	2900	1730	970	1515	1600
	T2				120	4.0			4100	2900	1730	970	1515	1600
	T3				150	5.5			5150	2900	1730	970	1515	1600
RCYD(C)-14	T1	1400	400	350	90	4.0			4800	3225	1980	1180	1755	1900
	T2				120	5.5			5600	3225	1980	1180	1755	1900
	T3				150	5.5			7450	3340	1980	1180	1755	1900
RCYD(C)-16	T1	1600	450	400	90	5.5			6400	3450	2210	1180	1940	2000
	T2				120	5.5			7750	3450	2210	1180	1940	2000
	T3				150	7.5			10380	3620	2210	1180	1940	2000
RCYD(C)-18	T1	1800	500	450	90	7.5			8500	3825	2570	1180	2180	2200
	T2				120	7.5			10850	3825	2570	1180	2180	2200
	T3				150	11.0			14800	4025	2570	1270	2180	2200
RCYD(C)-20	T1	2000	550	500	90	7.5			11500	4275	2570	1180	2400	2450
	T2				120	11.0			14270	4275	2570	1250	2400	2450
	T3				150	11.0			19260	4540	2670	1250	2400	2450

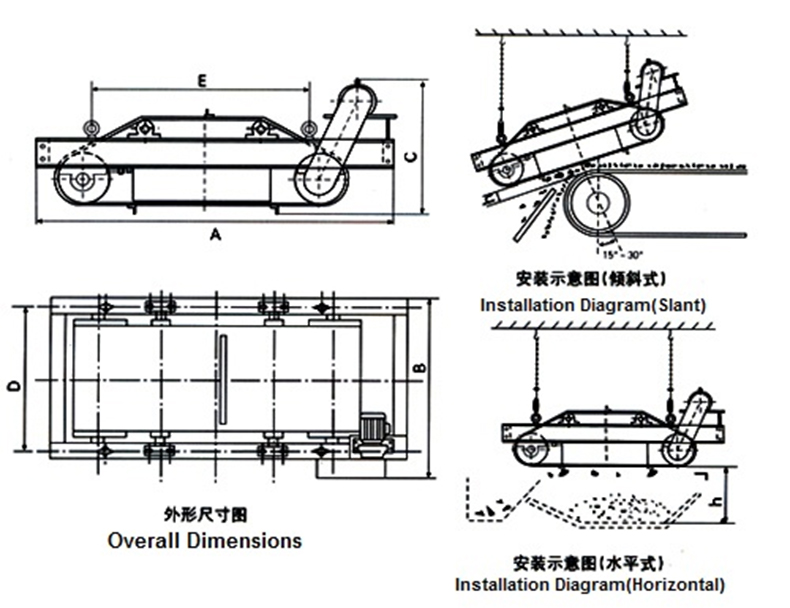

RCYD（C）系列永磁自卸式除铁器安装示意图：
