万山 声波吹灰器，WS-10

工作性能原理

声波吹灰装置的发声器是以压缩空气为动力源，使内部的高强 度膜片产生低频振动发出声波，再经扩声筒进行放大，形成低频、 高能声波。它所产生特定频率的高能声波能有效地破坏粉尘原有的 堆积结构，达到除灰的目的。其除灰机理是将高强度的声波，送入运行中 的锅炉炉体内各种可能积灰结渣的空间区域，通过声能量的作用，使这些区 域中的空气与粉尘颗粒产生振荡，破坏和阻止粉尘粒子在热交换表面或粒子 之间的结合，使之始终处于悬浮流化状态，以便烟气或重力将其带走。 锅炉所用燃料煤粉普遍含硫量较高，致使粉尘颗粒积聚烧结形成焦渣积 灰。声波对焦渣积灰发生作用后，因声波能量产生的振动移位大、速度快， 致使粉尘不能积聚，阻止焦渣的生长。同时由于高声强声波的疲劳效应，对 已经结成的大块焦渣也能使其断裂，使焦渣粒子之间的结合力变弱、间隙增 大、生长速度变慢、渣块体积减小，易于自行脱落。声波的能量是由它的 频率与声强决定的。低频声波的波长相对于高频声波的长，对所接 触的表面的影响也大，因此同样声强的声波，频率越低，对粉尘的 作用越大。但如果频率低于 60 赫兹，声波将可能破坏固体结构及机 械连接装置。WS-10 型声波吹灰装置的最低频率为 75 赫兹,即达到 了理想的吹灰效果而对设备不造成损伤。 声波除灰与气（汽）力、水力和振打落球等清灰方法，虽同属于纯物理 机制，但是声波清灰作用的能量来自于声波，声波是一种以能量形式存在的 机械波，它的表现为振动、扰动和波动，声波的激烈而快速变化的振动，使 积灰结焦在受热面的附着状态产生分离、疲劳断裂和破碎。在工业中，清灰 12 用的声波都是以空气为动力源，通过特制的声波发生器将空气的能量转换成 声波，这些设备称为声波清灰器或声波吹灰器。

产品特点

■使用寿命长 不易损坏，结构简单，性能稳定可靠，无机械运动旋转机构，没有易损 部件，不会产生机构运动旋转故障。

■安装方便 可利用检修孔或仓壁直接安装，不需要搭设吹灰器平台，不影响锅炉检 修作业。

■耗能小 持续工作时工作气源压力为 0.4-0.8Mpa，每次工作只需 5-10 秒，即可达 到吹灰效果，间隔时间由积灰程度确定

■易维护 易损件只有膜片，最低寿命二年以上，更换十分方便，只需打开顶盖即 可更换。

■应用范围广 可广泛应用于冶金、电力、水泥、化工、食品、粮食等行业的电除尘器； 各种炉型和锅炉任何部位，锅炉管道的吹灰及灰斗和易堵料斗的疏通等，包 括炉膛水冷壁、过热器、省煤器、空气预热器等。

■低成本安装 声波吹灰装置可通过现有的检修孔直接安装。这样，主要的安装费用只 涉及声波喇叭的气源供应和自动控制电磁阀的电气连接。

■低成本运转 声波吹灰器装置使用工厂的标准压缩空气，压力在 70-100PSI 之间，工 作时压缩空气的消耗为每分钟 60 立方英尺。通常，声波吹灰装置每隔 10 分 钟运行 10 秒钟，平均每合每分钟耗气置为 1 立方英尺。

■低成本维护 声波吹灰装置仅有一个活动部件，即振动膜片。膜片固定在声波发生器 内。膜片的寿命在二年以上，需要更换时，打开顶盖，取出膜片，并换上新 的。整个过程非常简单，并可在锅炉运转的时候进行。声波吹灰器对锅炉的 运行也有良好的作用。

■提高热交换效率 在锅炉应用场合，声波吹灰器可以开启得频繁些，如每 10 分钟开启 10 秒左右，频繁的声波可避免锅炉管道表面的煤灰淤结。因此，能长期保持适 当的热交换效率。

■改善锅炉排灰 10 分钟一次的声波吹灰同时提高了除尘设备的运行效果。每次吹灰器的 开启都会使少置沉积的煤灰扬起，进入气流，即时被除尘设备收集下来，这 样就消除了由于喷吹间隔过长造成的排放高峰。这个优点在没有除尘设备的 锅炉上尤为明显。

■延长热交换器表面的使用寿命 45 低频高能的声波不会对锅炉内部造成危害。大多数声波吹灰器运行频率 均在 95HZ 或以上，远高过钢铁的只振频率。声波为热交换器表面积灰提供了 一种有效的方法，但又不会造成表面腐蚀或管道变薄的问题，对耐火材料或 焊缝无任何副作用。

■控制系统分为自动、手动功能，可自成单元，也可接入 DCS 系统，实 现全自动化运行。

序

项 目

单位

数据

采用的 WS-10 型免维护声波吹灰系统，所有吹灰器的运行均统一由中央控制系统来集中控制，控制系统采用 PLC+彩色触摸屏的控制模式，可对全系统的工作状态实时控制、实时显示、系统自动保护、可实现现场与锅炉中央控制室 DCS 系统通信。根据客户要求控制部分可引入中控系统。主要选型依据：

（1）技术文件的相关规定和要求；

（2）现在吹灰器运行中存在的问题；

（3）锅炉各受热面的结构特点、燃料和燃烧方法及各受热面进出口烟温；

（4）灰粉成分和特性；

（5）不同受热面与不同温度积灰的严重程度；

（6）同类型产品在线检测技术参数。

注意事项

1.安装有声波吹灰器的设备，如需人员进入箱体或容器内部检修或对声 波吹灰器系统中的管路及吹灰器本体进行检修时，必须先关闭供气管路上气 源截止阀，关闭电控箱的电源，人员方可进入设备内部或对管路和吹灰器进 行拆卸维修，以防造成人身伤害。

2.气管路检修后在软管接头处先断开，对管路内孔进行空气吹灰，吹除 杂物，使管内干净，再接通软管接头。

3.声能器检修时，应用软布及吹洗剂吹除膜片上的污垢。严禁用金属物 刮磨或砂纸研磨，安装时螺栓应对称拧紧，各个螺栓旋紧力应该均匀一致（常 规半年一次）

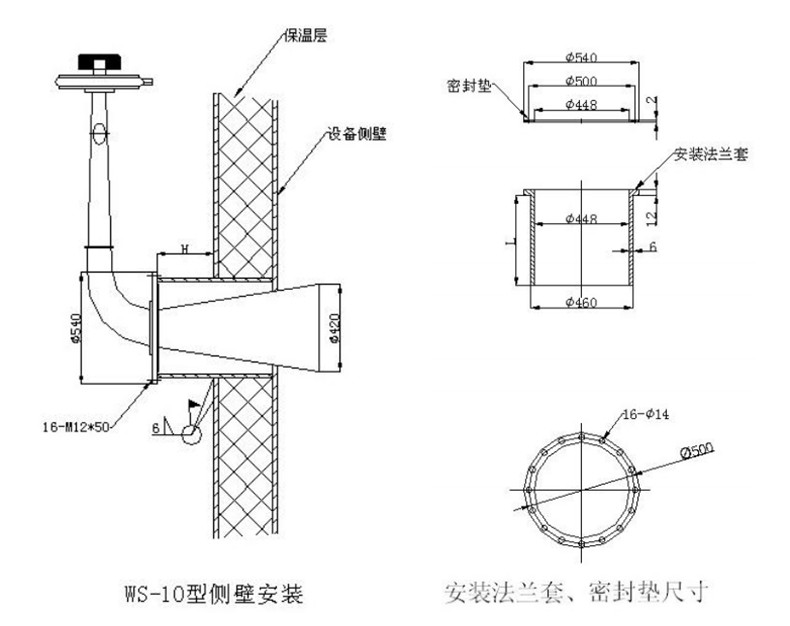

安装方法

1、根据炉墙厚度将声波吹灰器附有的密封板定位。

2、将声波吹灰器伸向吹灰器孔，把密封板焊接于炉墙钢板上，并与吹灰 器的直管焊接即可。

3、连接气源配管，先在声波吹灰器法兰处加平盖堵板，松开法兰间隙进 行管道吹扫，吹灰气源为 4-8kg 高压气源，必须在确认全部管道吹扫干净的 前提下（一般须吹扫 3 小时以上，管道吹扫时绝对不能连接吹灰器）才可撤 掉堵板，接通管路。

声波吹灰器是一种独特的吹除积灰、提高物料流动的理想设备。吹灰器 的声能，通过一种特殊的装置插置于积灰区域，采用手动或自动进行定时控 制，把强有力的声波导入该区域内，使声波对积灰、结碴起着“声致疲劳” 的作用。这种集中的能源可以促进物料流动，消除架桥，鼠洞和架拱现象。 使生产得以正常进行。由于声波只对物料本身产生影响而对机械设备无不良 损害。一般来说声波吹灰器作用范围 5 米直径、10 米长，它取决于吹灰器型 号与形式和灰仓的结构。因此它的安装位置就显得至关重要，我公司将根据 您现有的设备状况协助设计出正确的安装位置。

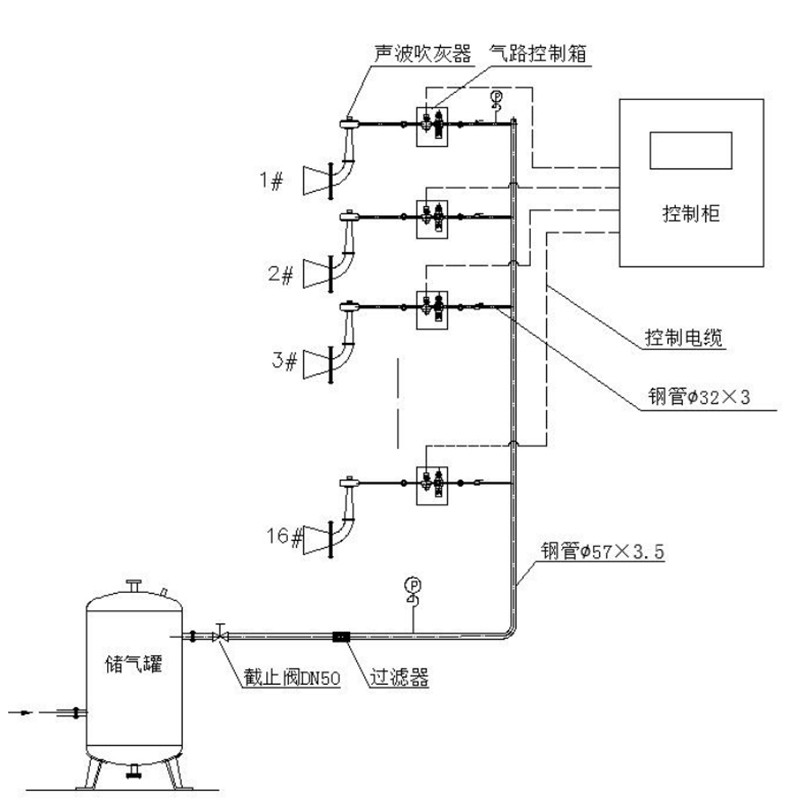

声波吹灰装置的运行需要一个压力为 0.4-0.8MPa 的压缩供气源。吹灰装 置有空气过滤器，减压阀、电磁阀、球阀及管路组成（需要时可配置定时器 或可编程控制器）实现手动、自动控制或与计算机配套，由计算机根据物料 流通情况按予置程序发出信号开启电磁阀按调试方法进行调试，使吹灰器正 常工作，已达到最佳的吹灰效果，确保物料畅通。

运行方式 本系统就地控制分为自动/手动两种模式，也可实现 DCS 远程操作。

1、自动：系统启停阀门的指令及运行时间均有可编程控制器发出。

2、手动：可根据炉内积灰情况临时调整某组吹灰时间和次数。

3、用非净化风应加过滤器，及时清理过滤器。
