| 过滤器是利用物理阻隔技术来分离介质中其他成分的一种设备。空气过滤器是用来过滤空气中固体微粒、水滴及油雾等气溶胶类杂质，使空气获得清净的主要设备。 |
常见故障排除
过滤器在使用过程中若出现故障，请按下表找出原因，然后在对症处理。
故障现象 | 原 因 | 故障现象 | 原 因 |
过 滤 效 果 变 差 | 1. 工作压力低于额定值 | 流 量 减 少 | 1.过滤器端盖关闭不严或滤壳漏气 |
2. 过滤器安装次序颠倒 | 2. 进、出气阀门未全开 | ||
3.上游管道未清洁，滤芯污染 | 3. O型密封圈漏气 | ||
4. 处理流量超过额定值 | 4. 进气压力过低 | ||
5. 过滤器内部气流短路 | 压 降 增 大 | 1. 滤芯衰老或堵塞 | |
6. 过滤器进出口接反 | 2. 进气杂质负载大 | ||
7. 空气中含有害物质 | 3. 排水失灵，滤壳积水 | ||
8. 修理旁路阀未关紧 | 4. 处理流量超过额定值 | ||
9. 进气气源未经必要预处理 | 5. 过滤器进、出口接反 |
附：自动排水器
工作原理
图1为常用AD—402型自动排水器。其动作原理是：当水杯内无气压时，浮子靠自重落下，压块关闭上节流孔，活塞靠弹簧力压下，活塞杆与O形圈脱开，凝结水通过排水口排出。
当水杯内压力大于最低动作压力（0.2MPa）时，活塞受气压力作用，克服弹簧力及摩擦阻力上移，排水口被封闭。
当水杯内水位升高到一定位置，浮子浮力使压块与上节流孔脱离，气压力进入活塞上腔，活塞下移，排水口被打开排水。
水位下落至一定位置，上节流孔又被关闭。活塞上腔气压通过下节流孔排泄，活塞上移，排水孔再次被关闭，这时水已基本排完。

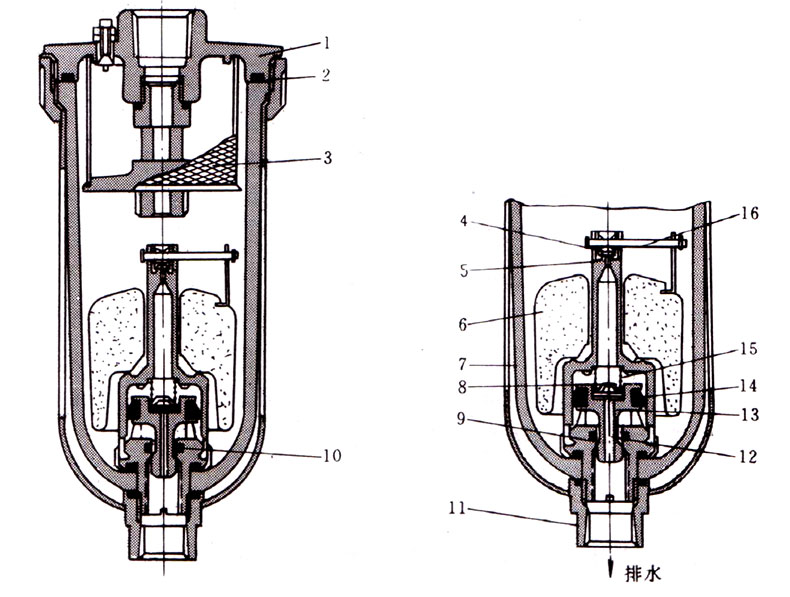

图1 AD402浮子自动排水器工作原理图
1—主体 2—O形圈 3—纱网 4—压块 5—上节流孔 6—浮子 7—水杯
8—过滤片 9—排水口 10—O形圈 11—排水管 12—下节流孔 13—活塞
14—活塞密封圈 15—弹簧 16——控制杆
| 浮子式自动排水器的特点是没有电气传动和控制部分，使用方便，连接简单，十分适宜用于空气管路设备和过滤器的排水。 维护保养 自动排水器是一个易损零部件，使用不当或长久使用后会出现“长放不关”或“长关不放”两个极端相反的故障。请注意定时对排水器进行保养并按图2装拆顺序对其不锈钢滤网进行清洗，清水和皂液皆可。 |
性 能：
型 号 | 性 能 | 应 用 范 围 |
FC级 离心式油水分离器 | 完全过滤3μ或更大的固态离子 上游气体水份负载允许达25000PPM 去除99%水份，40%油雾 | 后部冷却器的分离器，冷冻式干燥机的分离器，主管路的前置过滤器 |
FT级 主管路过滤器 | 完全过滤1μ或更大的固态离子 上游气体水份负载允许达2000PPM 去除100%水份，70%油雾 | 气动工具，气动马达 保护自动控制系统 空气系统的主管路过滤器 |
FA级 微油雾过滤器 | 微玻璃纤维经特殊设计的密度、直径及表面处理，可过滤0.01μ的固态粒子。 外部海绵层吸收并排出油雾 去除99.999+%油雾 | 有油空压机配置FC、FT、FA级过滤器代替无油空压机且更加便宜，维修方便 代替氮气，用于喷漆、电子等行业 |
FH级 除油除臭活性碳 过滤器 | 精密的活性碳过滤95%油雾及碳氢化合物残留的0.01PPM油气不含任何臭味 | 食品及药物制造业的输送、搅拌、酿造、发酵用气 呼吸及潜水保护作业用气 去除工作环境的臭味 |
安 装：
图1、图2所示在一个完整的压缩空气净化系统中，各级过滤器的安装次序。图3为单支过滤器的标准配置。

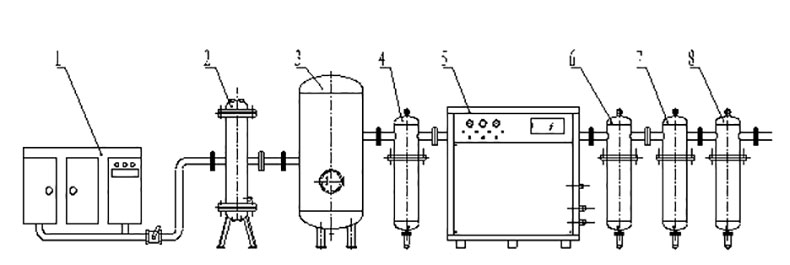

1-空压机 2-后部冷却器 3-贮气罐 4-FC级离心式油水分离器
5-冷冻式干燥机 6-FT级主管路过滤器
7-FA级微油雾过滤器 8-FH级除臭活性炭过滤器
图1 过滤器与冷干机的标准安装次序

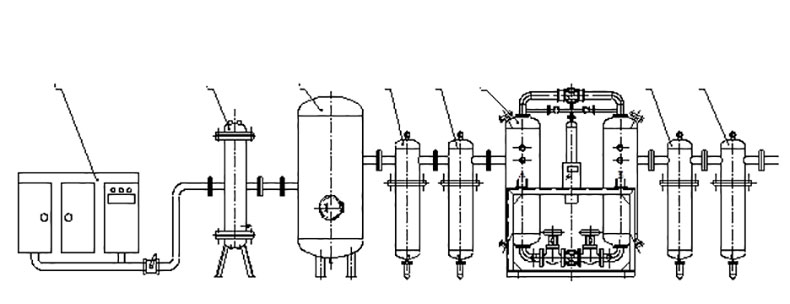

1-空压机 2-后部冷却器 3-贮气罐 4-FC级离心式油水分离器
5-FA级微油雾过滤器 6-吸干机
7-FT级主管路过滤器 8-FH级除臭活性炭过滤器
图2 过滤器与吸干机的标准安装次序

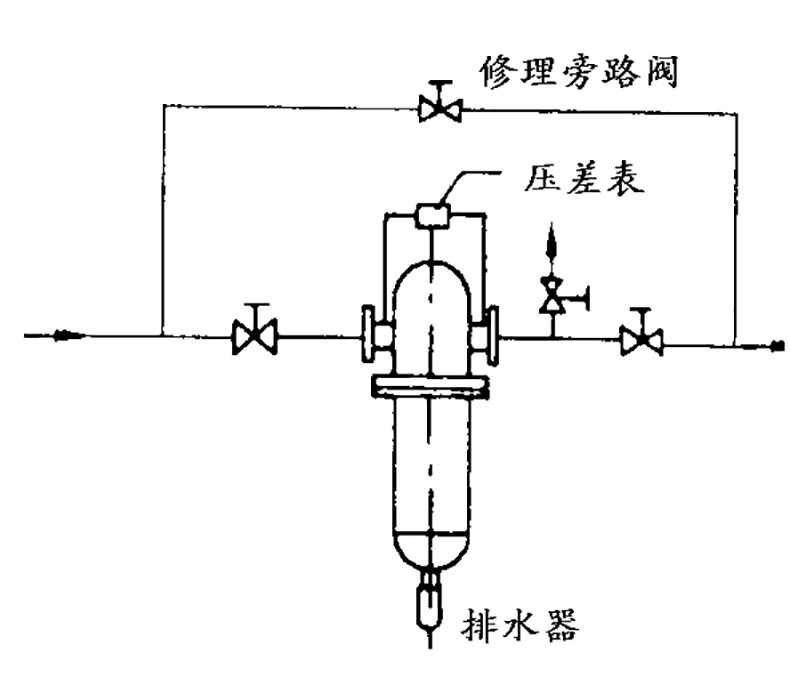

图3 过滤器标准配置图
注意事项：
1、过滤器以“先粗后精”原则组合配置，顺序不能颠倒。
2、实际通过过滤器的压缩空气流量、压力及温度不能超过铭牌规定值。
3、安装时须注意分清过滤器的进、出口位置。
4、过滤器安装应对地垂直。留有一定的离地高度，便于调换滤芯。
5、下列情况之一出现时，应当更换滤芯：
a. 过滤效果明显恶化;
b. 压差表示值超过0.07MPa；（注：滤芯初始压降＜0.015Mpa）
c. 使用时限：FC、FT、FA为8000h，FH为2000h。
6、不带自动排水器的过滤器，应定时打开球阀排除滤壳积水。通常每班不少于1—2次。
7、过滤器进气温度不超过66℃。
8、若工作压力低于标准值（0.7MPa）时，过滤器的实际处理能力应按下表进行修正：
人口压力MPa | 0.15 | 0.35 | 0.5 | 0.7 | 0.9 | 1.05 |
系 数 | 0.25 | 0.5 | 0.75 | 1.0 | 1.24 | 1.43 |
