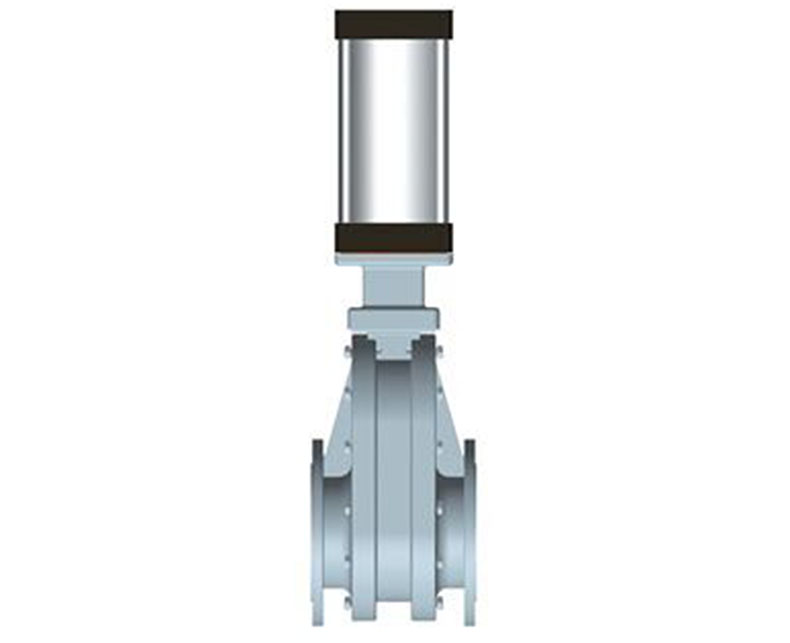

本阀门具有密封性能好,耐高温,耐磨性强,启闭灵活,无卡灰及积灰现象,使用寿命长等特点。
主体采用铸钢、铸铁、耐磨陶瓷钨合金组合而成。
填料采用氟橡胶和碳素纤维。
使用温度-40℃-≤400℃
执行机构公称压力为0.4-0.6Mpa,阀门公称压力为1Mpa。

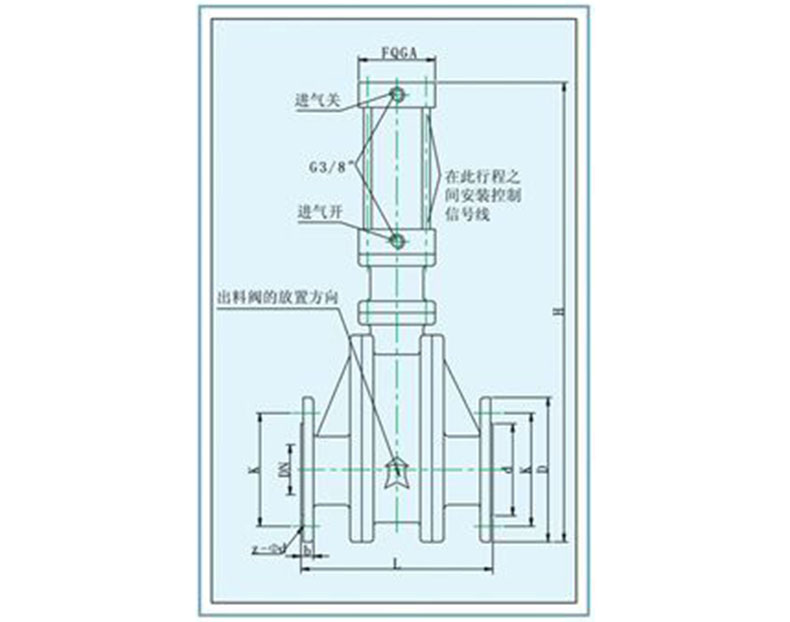

| 通径 (mm) | 连接尺寸 | 外形尺寸及配置执行器(mm) | ||||||
| DN | D | K | d | b | Z-Φd | L | H | FQGA |
| 50 | 160 | 125 | 100 | 15 | 4-Φ18 | 215 | 470 | 80x65 |
| 65 | 185 | 145 | 118 | 15 | 4-Φ18 | 235 | 520 | 80x85 |
| 80 | 200 | 160 | 132 | 15 | 8-Φ18 | 240 | 578 | 100x100 |
| 100 | 220 | 180 | 156 | 16 | 8-Φ18 | 245 | 746 | 125x120 |
| 125 | 250 | 210 | 185 | 16 | 8-Φ18 | 250 | 825 | 125x145 |
| 150 | 285 | 240 | 210 | 18 | 8-Φ22 | 275 | 920 | 160x 170 |
| 175 | 310 | 270 | 240 | 18 | 8-Φ22 | 270 | 1015 | 200 x 205 |
| 200 | 340 | 295 | 266 | 20 | 8-Φ22 | 345 | 1120 | 200 x 230 |
| 225 | 365 | 325 | 295 | 24 | 8-Φ22 | 345 | 1156 | 200 x 250 |
| 250 | 395 | 350 | 320 | 26 | 12-Φ22 | 345 | 1372 | 200 x 285 |
| 300 | 445 | 400 | 370 | 26 | 12-Φ22 | 340 | 1430 | 250 x 325 |
| 400 | 565 | 515 | 485 | 30 | 16-Φ25 | 300 | 1750 | 250 x 530 |
安装、使用要点
安装前应仔细阅读本说明、井核对阀门型号、通径及技术参数。
严禁装上阀门后施焊法兰,以免损坏阀门密對圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。
拧紧螺栓应做到均匀对称。
出料阀的安装说明
为了延长使用寿命,提高工作效益,本阀门在安装时尽量做到直立安装,
在条件不允许的情况下要45度装。如倒装或水平装的情况下,必须延长空送时间,避免阀体积灰。
本阀门返回迅号采用进口电感磁性开关二线制,通过负载本迅号线可适应直流,交流均可。
本阀主要适用于火电厂干灰系统灰、渣出料的启闭之用,
也适用于矿山、造纸、石化等有磨损、腐蚀的粉尘、水、油、蒸汽等介质在管路上的启闭之用。
