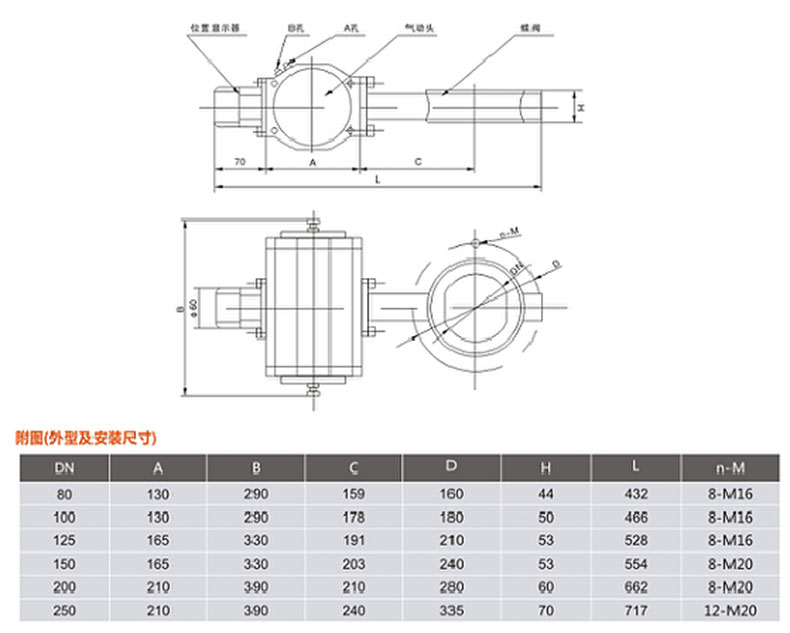

使用及安装要点： 1.气动头工作压力0.4-0.8Mpa,工作介质为洁净的干燥空气 2.3"和4"蝶阀选用Φ80×90°气动头,输出轴方口为12x12mm5"和6"蝶阀选用Φ125×90°气动头,输出轴方口为16X16mm 8"和10"蝶阀选用Φ160x90°气动头,输出轴方口为22×22mm 3.气动头设置A进气口和B进口,A进口(G1/4")进气时蝶阀打开；B进气口(G1/4");进气蝶阀关闭。进气软管为Φ10x1mm 4.蝶阀位置显示器指示位置必须与蝶阀实际位置(开或关)一致 5.安装蝶阀预留空间与蝶阀厚度一致 6.阀门与法兰的结合面之间不得另加软性垫片,清楚管道口杂物以免阻碍蝶阀开关 7.阀门两边管道法兰面必须平行,且保持同轴,不允许的较大偏斜,以保证阀门的夹紧及正常工作 8.蝶阀安装位置应对中,应注意法兰连接螺栓的拧紧顺序,用力应均匀 |
阀门密封副采用特殊配方材料,具有耐温、耐腐蚀、耐磨损等性能
小型轻便,结构简单,容易拆装,适用于多种介质,温度不超过150℃
密封性能优良
操作扭矩小,开启迅速
开关位置显示明断
安装位置、安装角度不受限制
