SVP3000 Alphaplus AVP300型为电一气动智能阀门定位器。
SVP3000 Alphaplus 接收来自控制设备的DC电流信号并控制气动阀门。
除了基本功能以外，SVP3000 Alphaplus 还具有通信功能、自动设定程序以及自诊断功能，极大地提高了生产力和效率。
使用方便
自动设定
自动设定功能是一种全自动配置程序，可指定执行机构和调整阀门的零点和量程。
您可使用外部开关方便地打开该程序，因此即使在危险地区也可迅速安全地执行阀门调整。
高可靠性
阀座密封
如果输入信号低于预先设定的值，阀座紧密密封功能将完全关闭阀门。这样就增强了阀门的完全关闭能力。
自诊断
自诊断功能可随时检查定位器的状态并在发生故障时发出警报。
单一型号适用于多种规格
您可在不更换任何部件的情况下更改SVP Alphaplus的设定。对单个型号进行改装即可适合任何用途。
输入范围：可设定为任何量程值以进行分程。
流量特性：线性、等百分比、快开或自定义用户特性
执行机构类型：单作用或双作用型执行机构（需要选购的双作用放大器）
性能规格
精度
8mA≤输入信号范围<16mA时
±1%F.S.（用户自定义输出特性为±2.5%）
4mA≤输入信号范围<8mA时
±1.5%F.S.
开度变送精度
±1%F.S.（输出特性更改时为±2.5%）
物理规格
密封等级
JIS CO920防水性、NEMA 4X型、IP66
涂层
丙烯烘漆
颜色
深蓝
材料
铝合金
重量
单作用型
未配备过滤减压阀：2.5kg
配备过滤减压阀：3.2kg
双作用型
未配备过滤减压阀：2.8kg
配备过滤减压阀：3.5kg
功能规格
适用的执行机构 单作用和双作用型执行机构 直行程和角行程执行机构 认证 JIS隔爆认证 Ex d IIC T6认证No.C16388 FM防爆认证 防爆：I级，1类，A、B、C、D组 粉尘防爆：II级，1类，E、F、G组 适用：III级，1类 隔爆：I级，1区，AEx d IIC T6在环境温度<80℃ 下认证号 3001246 安装时需要遵循国家电子委员会的规定。 FM本安认证 本安：I、II、Ⅲ级，1类，A、B、C、D、E、F、G，T4组 本安：I级，0区，AEx ia IIC T4 阻燃性：I级，2类，A，B，C，D，T5组 适用：I、Ⅲ级，2类，F、G，T4组 认证号 3006126 栅栏须使用FM认可的类型，并须符合下列条件。 输入信号线路：12.02≤Vmax≤30V，Imax=100mA， Pmax=1W，Ci=0.0uF，Li= 0.22mH 开度变送线路：Vmax=30V，Imax=100mA，Pmax=1W， Ci=0.07uF，Li=0.22mH 安装时需要遵循国家电子委员会的规定。 ISSeP/ATEX 隔爆认证 EEx d IIC T6在-20℃ IEC IP66认证号ISSep 02ATEX 056 CSA防爆认证 防爆：I级，1类，B，C和D组 隔爆：I级，1区，Ex d IIC，T6 粉尘防爆：Ⅱ级和III类，E，F和G组4X性， 认证号188352-2500004029，LR113752-6 KEMA/ATEX本安认证 本安：II 1 GD EEx ia IIC T4 T135℃ 认证号 KEMA 00ATEX1111X IEC IP66 栅栏须使用ATEX认可的类型，并须符合下列条件。 AVP300型： 输入电路（端子±IN） Ui=30 V，Li=100mA（限定电阻）， Pi=1W，Ci=1 nF,Li=0.2 mH 输出电路（端子±OUT） Ui=10 V，li=100 mA（限定电阻）， Pi=1W，Ci=1 nF，Li=0.3mH 出于安全考虑，须将电路都接地。 | NEPSI隔爆认证 Ex d IIC T6，NEPSI 粉尘防爆标准 DIP A20 T6 隔爆电缆压盖必须使用通过AD105DT认证的型号。 认证号GYJ 02227 NEPSI本安认证 Ex ia IIC T4-T6（NEPSI 粉尘防爆标准 DIP DT T13 必须使用下列通过NEPSI认证的齐纳阻挡层。 AVP300型：MTL728，Z728或LB928 开度变送：MTL787S，Z787或 LB987S 线路的电容应低于 0.06uF。 线路的感应应低于1 mH。 推荐使用通过 NEPSI 认证的电缆压盖。 认证号GYJ 02230 NEPSI 隔爆和本安标准的组合 当用作NEPSI隔爆时，其符合上述NEPSI隔爆认证， 当用作NEPSI本安时，其符合上述NEPSI本安认证， 控制信号输入 4-20 mA DC（可设定为任何需要的范围以便分程，最小量程4 mA DC），最小激励电流：3.85mA。 输入电阻 最大300Ω/20 mA DC 输出特性
阀杆开度范围 反馈杆角度±4°至±20° 旁路操作 自动/手动外部开关（仅限单作用型） 供气压力 140至700kPa（1.4至7.0kgf/cm） 输出平衡压力 55±5%（仅限双作用型） 避雷保护 电压冲击峰值：12kV 电流冲击峰值：1000A 抗震能力 2G（5至400Hz） （在使用山武 HA 执行机构上的标准安装套件的情况下） 环境温度限制 普通型号为-40℃至80℃ JIIS隔爆型：-20℃至55℃ FM防爆：-40℃至80℃ FM本安：-40℃至80℃ ISSeP/ATEX隔爆：-20℃至70℃ CSA 防爆：-40℃至80℃ KEMA/ATEX本安：-40℃至60℃ NEPSI隔爆：-40℃至60℃ NEPSI本安 Ex ia IIC T6：-40℃至40℃ Ex ia IIC T5：-40℃至60℃ Ex ia IIC T4：-40℃至80℃ 环境湿度限制 10%~90% RH 符合CE标准 电磁适应性 EN61326：1997（CE认证） 设定工具 SFC160或SFC260型 （SFC智能现场通信装置、软件版本7.8或更高） |
安装
空气连接口
Rc1/4或1/4NPT内螺纹
电气连接口
G1/2，1/2NPT或M20×1.5
若要进行开度变送，需要附加电源线路。
供气条件
颗粒
最大直径3μm
油雾
不允许
露点
低于最低环境温度10℃以上
典型安装

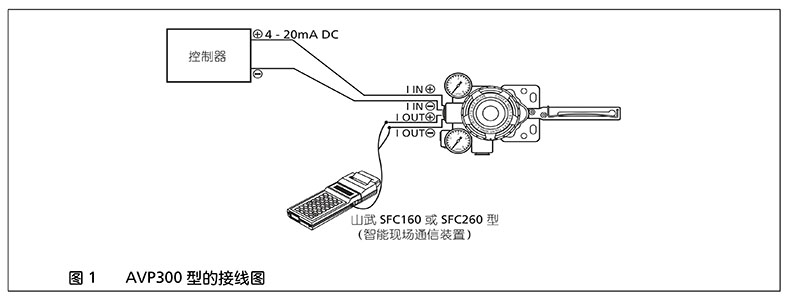

图1所示为 AVP300型（不带开度变送的智能定位器）的接线图。
在这种情况下，您可将SVP连接至其端子以便进行通信。
