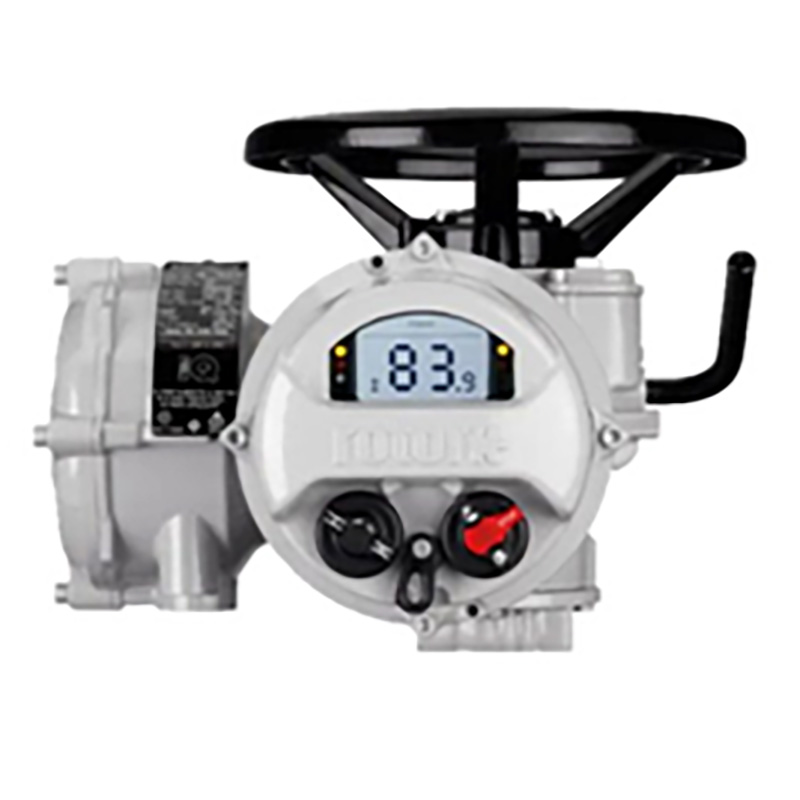

上海乾拓 电动装置，QTM10F10-S

• 产品名称：上海乾拓 电动装置，QTM10F10-S

• 制造商型号：QTM10F10-S

• 品牌：上海乾拓/QTKJ

• 包装单位：台

• 集成度高、功能强大、精度高、稳定性好、抗干扰性能好；

• 机电一体化的结构设计：集减速器、电机、控制器和操作器于一体，便于用户安装、调试、操作和维修；

• 通过遥控器可使系统复位；

• 采用18位绝对编码器，工作温度可达-40-85℃ （如需要可定制高温型-40-100℃ ）

• 系统参数在无任何电源情况下不丢失；

• 系统多个看门狗保护设计，确保系统程序正常运行；

• 全行程时间可调，满足客户不同使用时间要求；

• 中英文显示(可相互切换)、菜单式操作，凸显了调试简单、操作方便的优点。

• 采用双密封结构设计，无贯通轴设计及毋需开盖，通过遥控器进行设定和操作、复位，是防护等级IP67的绝对保证。

•  先进的力矩测量，性能稳定、工作可靠。对负载进行有效的保护。

• 工作制：

1) QT （25%的接通持续率，接通次数≤630 次/小时）

2) QTM（25%的接通持续率，630次/小时≤接通次数≤1200次/小时）

• 输入信号：

1) 模拟信号 a、4-20mA.DC 输入阻抗 250Ω

b、0-10mA.DC 输入阻抗 500Ω

2) 脉冲开关量信号 ≥150ms 开、关、停、ESD、联锁开、联锁关

3) 红外操控信号

4) 总线（PROFIBUS、DeviceNet、MODBUS、HART等）

• 输出信号：

1) 4-20mA.DC 负载阻抗750Ω

2) 开关量信号

3) 总线（PROFIBUS、DeviceNet、MODBUS、HART等）

• 供电电源：

1) 三相三线制电压: 380V.415V.440V.460V.660V…(±10%)

2) 单相           220V.230V(±10%)

3) 订制

4) 频率:50/60Hz(±1%)

• 基本误差限： ≤±1%

• 死区： 0.1～9.9%可调 （出厂默认设置为≤0.5%）

• 间隙： ≤1°(QTML直行程机构≤1mm)

• 禁止运行时间：0～99秒可调

• 防护等级： IP67/IP68

• 防爆等级:

1) 遥控器本安型:ib ‖BT4

2) 电动装置隔爆型:Exd ‖BT4, Exd ‖CT4

• 电缆进线口和接线端子

1) 位于中间进线口为Z11/2″或M40x1.5,位于两边的2个进线口为Z1″或M25x1.5

2) 电源端子共4个,规格为M5

3) 控制信号端子规格为M4

• 中途限位：

1) 开限位设置范围为40%～100%（1%～99%）

2) 关限位设置范围为 0%～ 60%（1%～99%）

• 输出触点容量：

1) 基本触点：5A 30VDC 5A 250VAC

2) 附加触点：5A 30VDC 5A 250VAC

• 环境条件：

1) 环境温度：-30℃～+70℃ (防爆型:-20℃～+60℃)

2) 相对湿度：5%～95%

3) 大气压力：86～106kPa

4) 空气介质：周围空气中无腐蚀性气体

• 抗干扰指标：

1) 外磁场： ≤400A/m，50Hz

2) 共模干扰： 250V，50Hz

3) 串模干扰： 有效值为1V的交流信号频率为50Hz，相位0～360°

4) 静电放电： 6kV

5) 电快速瞬间脉冲群：电源端 1000V；信号输入端：500V

6) 射频干扰： 频率 80～1000MHz 试验场强 3V/m, 距离 1m

7) 浪涌干扰： 2kV
