| 技术方案 （1）产品概述 煤科集团沈阳研究院自主研发的ZFM16/10矿用区域自动喷粉灭火装置适用于煤矿井下有防火需求的各类硐室、封闭或半封闭机电设备及需要重点防火的区域。该产品采用全自动无人值守技术，对火灾的判断准确可靠、迅速及时、灭火效能高且无灭火死角，是煤矿区域自动灭火领域的一项新技术，是煤矿安全的又一重大保障。 （2）基本组成 ZFM16/10矿用区域自动喷粉灭火装置采用全自动无人值守技术，对火灾的判断准确可靠、迅速及时、灭火效能高且无灭火死角，是煤矿区域自动灭火领域的一项新技术，本装置主要由矿用区域自动喷粉灭火装置控制器、储压式ABC超细干粉灭火器、矿用本质安全性压力变送器、矿用烟雾传感器、矿用本质安全型声光报警器以及矿用本质安全型火焰传感器组成。 |
空压机用区域灭火装置工作原理

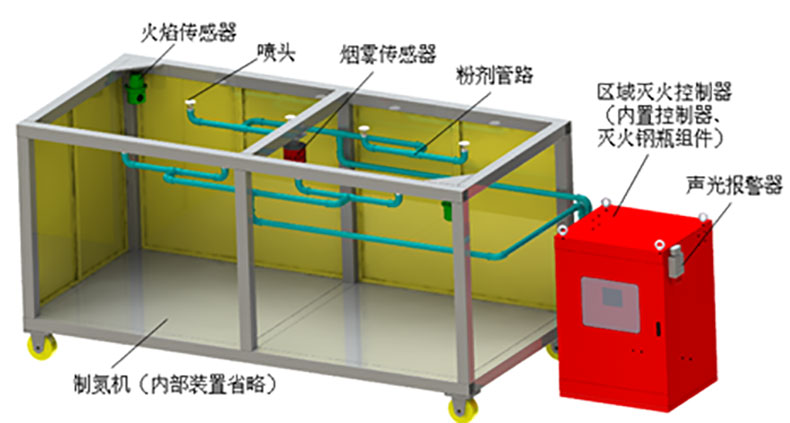

| 图1空压机区域灭火装置空间布置 空间布置：图1所示，两个火焰传感器对角安装在制氮机顶部框架，烟雾传感器安装于制氮机顶部中间位置，灭火管路布置在制氮机两侧（根据制氮机空间管路长度可调节），两路粉剂管路及各传感器接线汇总到区域灭火控制器内，区域灭火控制器内部集成灭火钢瓶、控制器、电磁阀及压力传感器等，控制器箱体可根据现场空间需求安置。 工作原理：空压机内部出现火情时，火焰传感器和烟雾传感器迅速捕捉到火焰及烟雾信息并在5ms内将有火信号传递至灭火装置控制器，控制器在5s内迅速控制电磁阀打开，灭火介质延喷撒管路迅速向布控区域喷射，扑灭着火区域火焰，声光报警器发出报警信号，同时将信息传输至井上，从而达到区域自动灭火目的。 灭火原理 本装置采用的ABC超细干粉灭火剂粒径小，流动性好，有良好抗复燃性、弥散性和电绝缘性，灭火机理是以化学灭火为主，通过化学。屋里双重灭火技能扑灭火焰。物理方面，实现了被保护物与空气的隔绝，阻断再次燃烧所需的氧气，以物理方式防止复燃；化学方面，自动灭火装置释放出的超细干粉灭火剂粉末通过与燃烧物火焰接触，产生化学放映迅速多取燃烧自由基与热量，从而切断燃烧链实现对火焰的扑灭。 |
| 技术优势 1）多传感器信息融合准确识别火灾 2）红紫外传感，抗干扰能力强 3）全自动无人值守，灭火范围广，效率高 4）可联网，网络可拓展，远程监控 5）可联动，灭火时切断作业设备 6）AC1140V/660V/380V/127V供电等级 7）全光口电源一体化区域灭火控制器 8）ia等级区域灭火控制器，安全等级高 9）全彩TFT液晶人机交互更方便 |

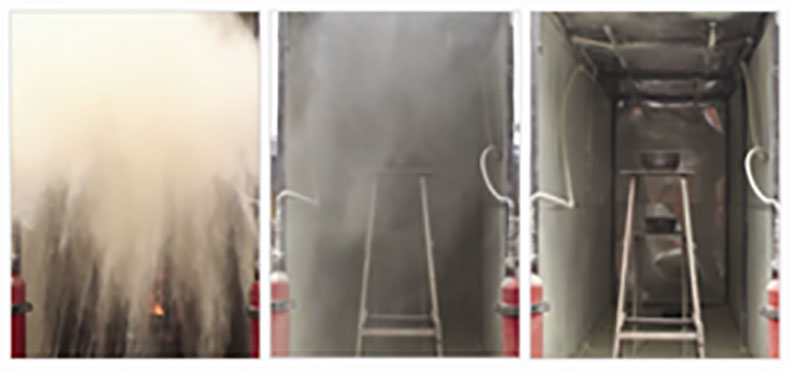

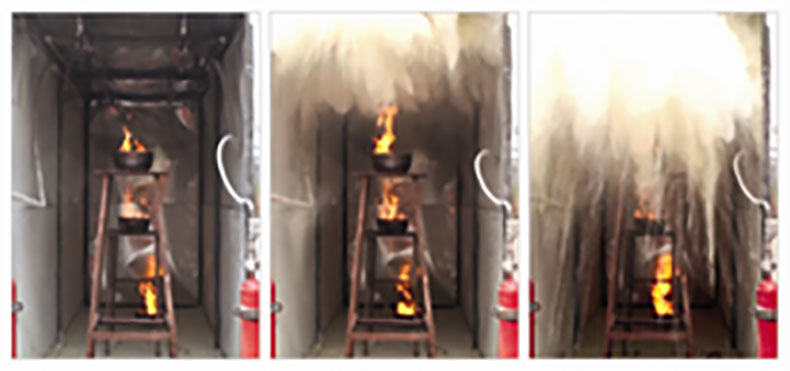

| 灭火试验演示 本装置取得国家安标认证，经过严格的防爆及性能检验，确保灭火性能，性能试验照片如下所示： |
| 应用背景 针对煤矿生产领域，在国家安监局颁布的最新版《煤矿安全规程》规定： 第一百四十五条中规定：“箕斗提升井或者装有带式输送机的井筒兼作风井使用时，装有带式输送机的井筒中必须装设自动报警灭火装置、敷设消防管路。” 第四百三十一条中规定：“在井下设置空气压缩设备时，应当设自动灭火装置。” 第四百五十六条中规定：“永久性井下中央变电所和井底车场内的其他机电设备硐室，必须设置足够数量的扑灭电气火灾的灭火器材。” 因此，为积极响应国家安监局对于煤矿作业领域防灭火规定，在上述及类似的使用场合中需配置矿用自动灭火装置，提升区域灭火智能化水平并有效防止火灾发生。本方案将矿用区域灭火装置应用于制氮机的方案进行详细介绍。 |
