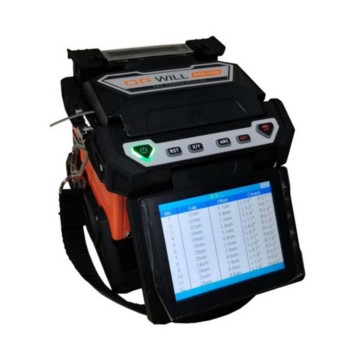

PFS-202带状光纤熔接机采用千分之一毫米级的超高精度工艺加工的固定V槽，配合高精度图像采集系统，确保了熔接损耗的稳定度。
PFS-202自动识别并兼容单芯、多芯光纤，且支持单芯、多芯熔接时的电弧放电强度自适应，极大了方便了用户的使用。
功能特性
高精度固定V槽，稳定的熔接损耗
自动兼容单芯、多芯光纤，使用方便
体积小，重量轻，工程携带方便
大容量电池，满电持续熔接加热120次以上
智能放电校准系统，维护方便
高清触控屏，操作便捷
海拔5000米还能正常运转
三防设计，坚实可靠
技术规格
外形尺寸 | 133 x 144 x 133（mm） |
重量 | 1.5kg（含电池1.8kg） |
对准方式 | 高精度固定V槽包层对准系统 |
适用光纤类型 | SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-TG.653), NZ/NZ DS(ITU-T G.655), BI(ITU-T G.657) |
熔接方式 | 单芯或多芯，最多12芯 |
光纤直径 | 适用于120µm |
切割长度 | 涂覆层250µm切割长度9.0-9.5mm |
熔接模式 | 共100组熔接模式存储空间 |
熔接时间 | 16秒(根据光芯数不同略有差异) |
加热模式 | 共20组加热模式存储空间 |
加热时间 | 35秒单陶瓷40mm标准套管，根据热缩管的不同可自行调节 |
适用保护套管 | 25~60mm |
图像存储 | 共800组图像存储空间 |
熔接记录 | 共10000组熔接记录存储空间 |
平均熔接损耗 | SM:0.05dB, MM:0.03dB, DS:0.08dB, NZ/NZ 0.08dB BI:0.05dB （根据ITU-T标准以剪断法测量） |
回波损耗 | >>60dB |
熔接损耗估算 | 高精度损耗估算 |
操作条件 | 海拔0~5000m，相对湿度0~95%，温度-20~+50℃，最大风速15m/s |
存储条件 | 相对湿度0~95%，温度-40~+80℃（电池-10~+40 ℃） |
拉力测试 | 2N |
观察系统 | 双路高清摄像机，4.3寸高亮显示屏 |
放大系统 | X和Y双视图同屏显示左右模式32倍 |
端口 | USB通讯端口 |
电极寿命 | 5000次熔接放电 |
电源供电 | AC 100-240V, 50/60Hz |
电池供电 | 4000mAh电池连续熔接和加热120次以上 |
订货信息
型号 | 产品名称 |
主机 | |
PFS-202 | 带状光纤熔接机 |
标准配件 | |
高精度光纤切割刀，1把 | |
热剥除器，1把 | |
电极棒，2对 | |
酒精壶，1个 | |
电源适配器，1个 | |
可充电锂电池（内置），1个 | |
光纤熔接机携带箱，1个 | |
用户手册，维修手册和维护手册，1本 |
