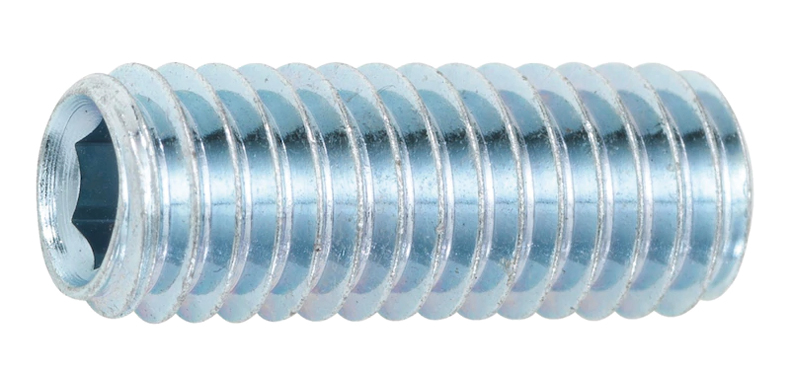

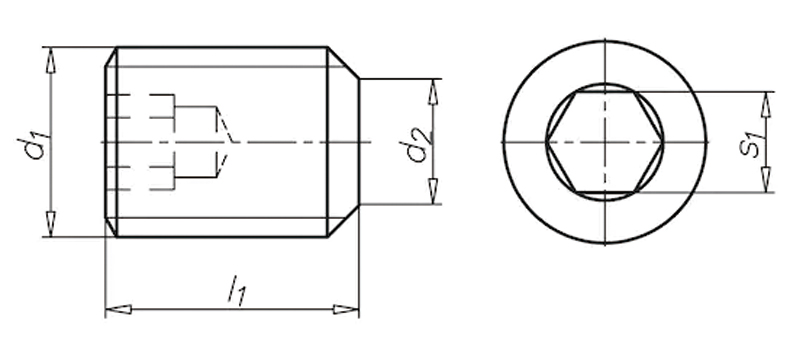

螺纹类型 x 标称直径 (d1) | M5 |
总长度 (l1) | 35 毫米 |
平头直径 (d2) | 3,5 毫米 |
螺钉内部驱动器 (s1) | IH2.5 |
标准 | ISO 4026 |
材料 | 钢材 |
表面 | 镀锌 |
硬度分类 | 45H |
驱动类型 | 内六角 |
螺纹类型 | M |
螺纹格式 | 标准公制螺纹 |
马克笔笔尖形状 | 截锥 |
符合 ROHS 标准 | 是 |
硬度等级 45H 等于硬度为 450 HV ISO 4026 取代了 DIN 913 | 有一些相似度 | 移除了 M1.4、M1.8、M14、M18、M22 的标称直径 | 引入了不锈钢的硬度等级。 |
钢定位螺钉仅可在承受压应力的条件下使用（还可参阅 DIN EN ISO 898-5）。典型用途包括夹紧调整环或施加压力到被作用物。因此，钢定位螺钉非常坚固，以确保在拧紧/拧松过程中六角头具有所需的抗扭强度。不恰当的应用情形包括：将定位螺钉焊接、用螺母拧紧固定或承受弯曲应力的情形。凡施加拉伸应力的应用都被视为不恰当的用途，而且可能导致故障。 |
