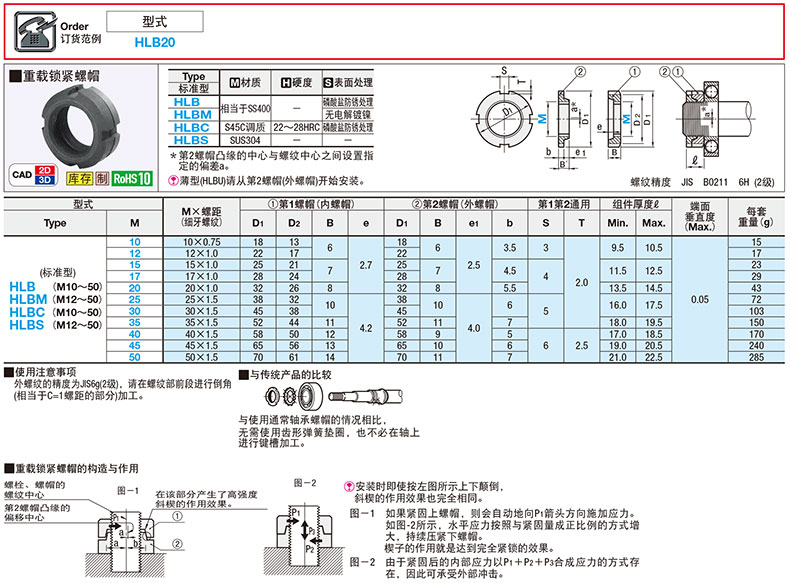

米思米misumi 固鎖螺帽 (HLBM12)

米思米（MISUMI） 轴承用锁紧螺帽/精密U型螺帽

商品特点： 与使用通常轴承螺帽的情况相比，无需使用齿形弹簧垫圈，也不必在轴上进行键槽加工。

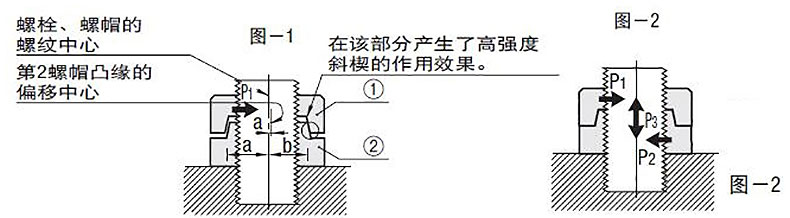

重载锁紧螺帽的构造与作用

• 安装时即使按左图所示上下颠倒，斜楔的作用效果也完全相同。

• 图－1    如果紧固上螺帽，则会自动地向P1箭头方向施加应力。
               如图-2所示，水平应力按照与紧固量成正比例的方式增大，持续压紧下螺帽。
              楔子的作用就是达到完全紧锁的效果。

• 图－2   由于紧固后的内部应力以P1＋P2＋P3合成应力的方式存在，因此可承受外部冲击。
