SiC Brushable（碳化硅刷涂剂）是一种主要由碳化硅和高分子化合物组成的涂层材料，自流平，能够常温下使用和固化，固化后形成光滑明亮的表面。SiC Brushable可以单独使用，涂夏在金属表面，起到耐腐蚀作用；也可以作为SiC Fine Bead或SiC Putty修复破损表面后，作为外表面光滑处理涂层。 |

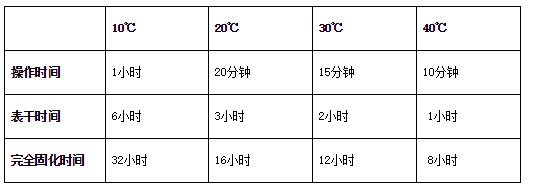

施工条件 施工基材表面温度必须大于露点温度3℃，相对湿度必须低于85%。湿度太高会导致水汽凝结在表面，景句粘接。 表面处理 正确的表面处理是Resto锐思拓®产品成功应用的关键。灰尘、赃物、油、脂以及朝湿会景徊向修补材料的粘接作用。对底层粘接的不牢固将会直接导致在修补部位出现碎裂、裂缝，以及在有压力时，整个粘接剥落失效。请按照以下指导的步骤进行操作，进行正确的表面处理准备。 砂 喷砂用压缩空气必须是除油、干燥、无杂质，必须安装油水分离器。用于喷砂的材料粒度在8目-16目，对于硬质合金金属的喷砂要采用棕刚玉或白刚玉砂。所有需要作涂层的金属表面区域必须用喷砂的方法，若需要涂层在浸没环境下使用，需使表面达到白色金属级，具有50 μm～100 μm粗糙度，即Sa3级别，或SSPC-SP级。 打磨 如果没有喷砂的条件，也必须用砂轮机或砂布尽量打磨表面。（但对于水泵和风机叶轮转动部件，必须用喷砂的方法确保粘接牢固。） 清洁 用丙酮或除油清洗剂去除表面油脂和杂物，对于重油污区域要用白布擦拭，反复清洗，直至白布上看不到污渍。清洗完毕后用干燥空气吹扫，使丙酮或清洗剂挥发干净混合主剂和固化剂 sic Brushable（碳化硅刷涂剂）是双组分产品，建议直接把固化剂全部倒入主剂罐中，搅拌均匀。若需少量使用，必须用电子秤按照重里比（主剂：固化剂-10：1）称量；常温下，混好的材料，必须在25分钟内用完。 删涂施工和固化 用硬毛刷蘸取SiC Brushable涂刷到待修复防护的表面上，刷涂完成后，涂层会自流平成光滑明亮的表面。建议在8C-30℃环境温度下操作，冬天低于8℃时，涂层自流平性能下降，使用前请加热表面再做涂刷。 涂层固化速度随温度变化，请参考以下表格：

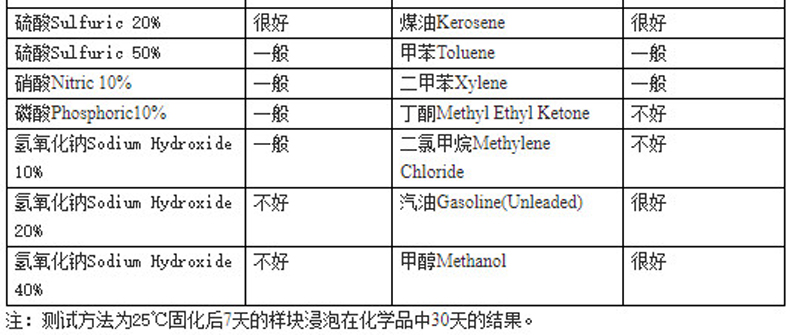

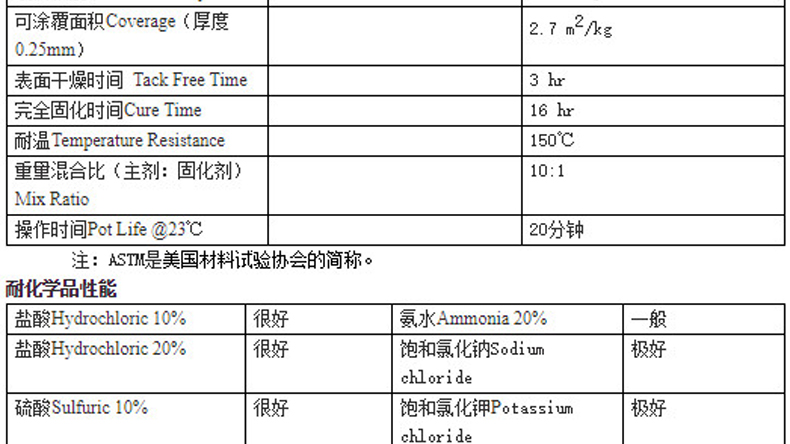

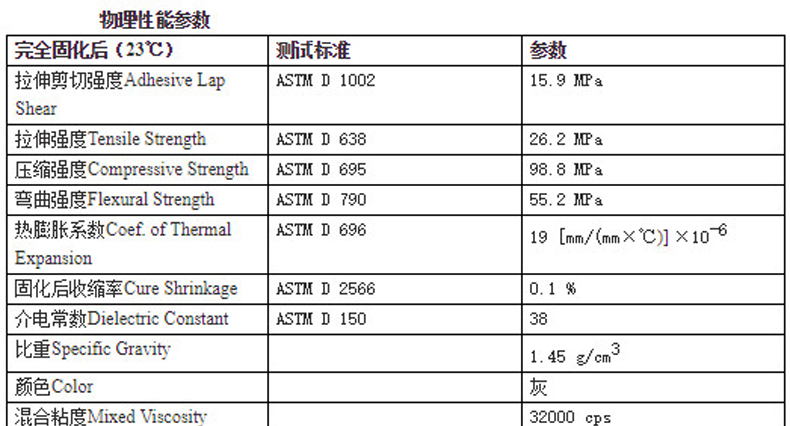

工具清洗 在材料没有固化前，可以用丙酮、二甲苯、酒精等溶剂清洗工具。 材料固化后，只能用打磨的方法清理工具。 安全须知 请遵照材料安全数据表（MSDS）和包装标签，安全健康使用本产品。在通风良好的环境中施工，必须穿戴工作服、口罩、手套、防护眼镜。吸入微粉或接触皮肤可能会导致过敏。本产品仅限于工业领域使用。 储存条件 密封、干燥、避光保存。温度控制在5℃～32℃。 |
| 水泵叶轮和泵壳的轻度耐磨，防腐蚀，防冲刷 |
