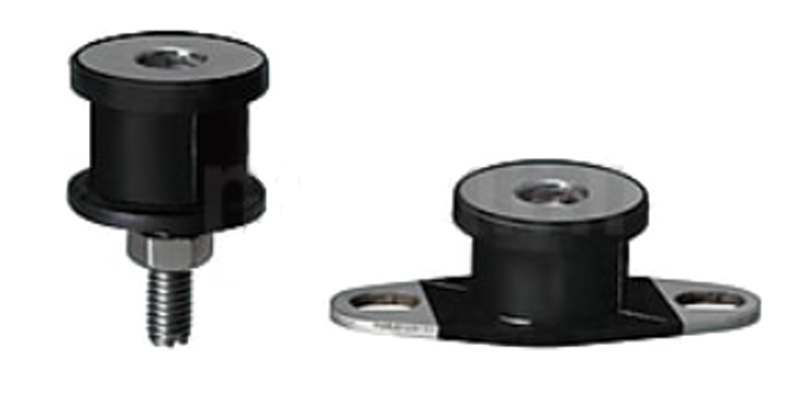

| 连接种类 | 内螺纹·固定板型 | 用途 | 防震 |
| 连接螺纹规格 M | M6 | 种类 | 防震橡胶座 |
| 特性 | 导电性 | 高度 H(mm) | 15 |
| 防震橡胶座的种类 | 圆型 | 防震体材质 | 丁腈橡胶 |
| 最大容许载荷(N) | 280 | 弹簧定数(N/mm) | 180 |
| 硬度(肖式A) | 60 | 外径 D(φ) | 20 |
| 颜色 | 黑色 | 工作载荷范围(N) | 98～160 |

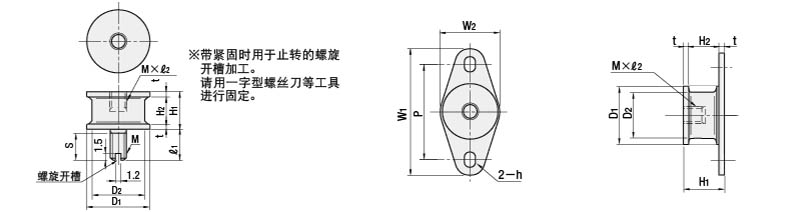

| 型式 | D1 | D2 | H1 | H2 | t | ℓ1 | S | M (粗牙螺纹) | ℓ2 | W1×W2 | h | P | 容许负载 N｛kgf｝ | 标准负载 N｛kgf｝ | 弹簧常数 N/mm｛kgf/cm｝ | X方向 容许负载N｛kgf｝ | 刚性比 kx/kz | |
| Type | No. | |||||||||||||||||

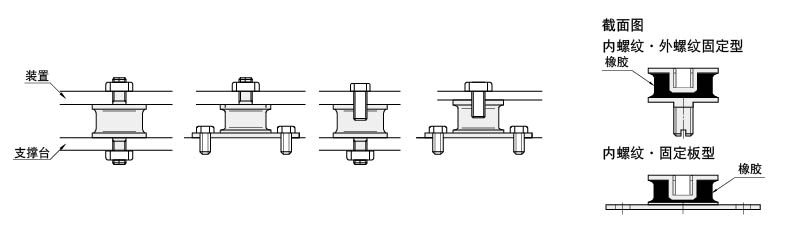

| -内螺纹·外螺纹- DBGONA EBGONA -内螺纹·固定板型- DBGONP EBGONP | 12160 | 12 | 10 | 16 | 12.0 | 2.0 | 13 | 11 | 5 | 4.5 | - | - | - | 110｛11｝ | 30～78｛3～8｝ | 62｛63｝ | 25｛2.5｝ | 0.2 |
| 15150 | 15 | 12 | 15 | 11.0 | 16 | 12 | 160｛16｝ | 59～130｛6～13｝ | 110｛110｝ | 34｛3.5｝ | 0.24 | |||||||
| 20150 | 20 | 15 | 13 | 6 | 5 | 49×20 | 6.5×8.5 腰形孔 | 36 | 280｛29｝ | 98～160｛10～16｝ | 180｛180｝ | 69｛7｝ | 0.18 | |||||
| 20200 | 20 | 16.0 | 180｛18｝ | 59～98｛6～10｝ | 88｛90｝ | 49｛5｝ | 0.22 | |||||||||||
| 25180 | 25 | 20 | 18 | 13.4 | 2.3 | 20 | 16 | 6 | 56×25 | 42 | 580｛59｝ | 147～280｛15～29｝ | 220｛220｝ | 98｛10｝ | 0.19 | |||
| 30180 | 30 | 25 | 18 | 13.4 | 23 | 20 | 8 | 7.2 | 62×30 | 48 | 1700｛170｝ | 415～830｛43～85｝ | 610｛620｝ | 250｛25｝ | 0.16 | |||
| 40250 | 40 | 34 | 25 | 20.4 | 33 | 25 | 76×40 | 9×11 腰形孔 | 60 | 1420｛145｝ | 363～700｛37～71｝ | 340｛350｝ | 340｛35｝ | 0.23 | ||||
