| 轴径 D(mm) | 8 | 轴端形状(左) | 无加工 |
| 轴端形状(右) | 无加工 | 材质 | [铁] S45C相当 |
| 硬度 | 无淬火 | 带键槽型 | 键槽追加工 |
| 表面处理 | [有表面处理] 无电解镀镍 | D公差 | h7(研磨棒) |
| 长度 L(mm) | 200 | 扳手槽 | 扳手槽可选(追加工) |
| RoHS | 10 |
| SFMR15 PSFHR20 [oil]SF-SSFR20 | - - - | 150 300 100 |

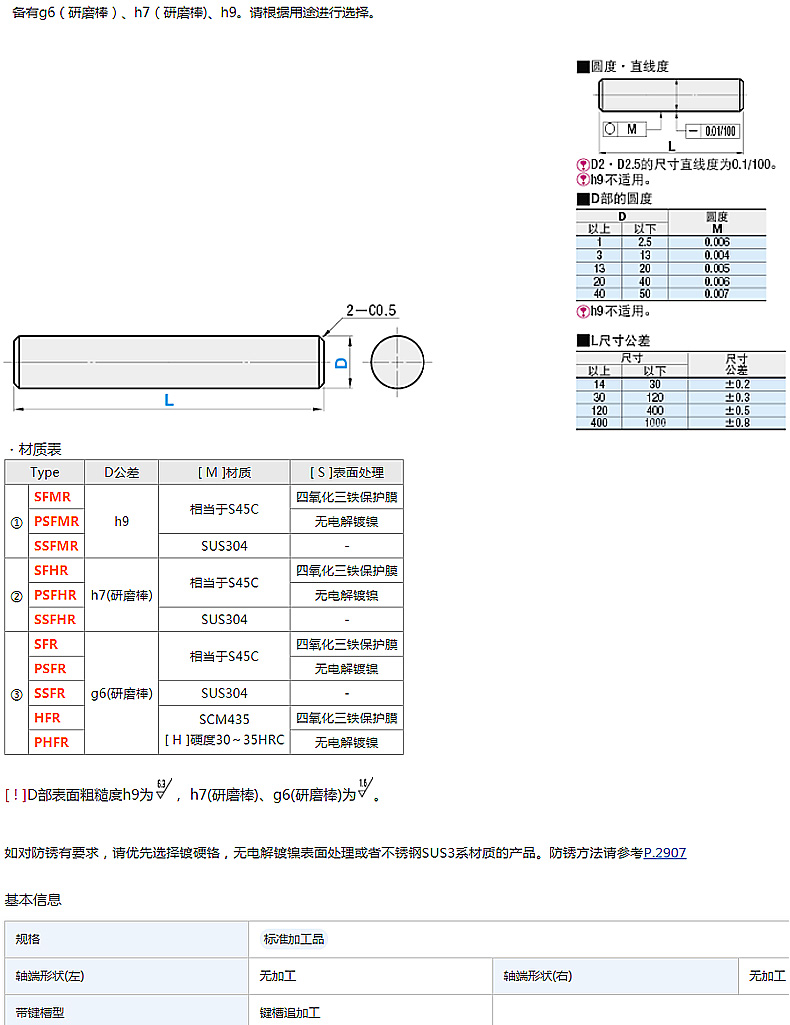

①h9
②h7(研磨棒)
③g6(研磨棒)
| 型式 | L 指定单位0.1mm | ||
| Type | Dh9 | ||
| SFMR PSFMR SSFMR (SSFMR不能选择D6) | 3 | 0 -0.025 | 15.0 ～ 150.0 |
| 4 | 0 -0.030 | 15.0 ～ 200.0 | |
| 5 | 15.0 ～ 250.0 | ||
| 6 | 15.0～ 400.0 | ||
| 8 | 0 -0.036 | 15.0～ 500.0 | |
| 10 | 15.0～ 600.0 | ||
| 12 | 0 -0.043 | 15.0～ 700.0 | |
| 15 | 15.0～ 800.0 | ||
| 20 | 0 -0.052 | 30.0～1000.0 | |
| 25 | 50.0～1000.0 | ||
| 30 | 60.0～1000.0 | ||
| 35 | 0 -0.062 | 70.0～1000.0 | |
| 40 | 80.0～1000.0 | ||
| 50 | 100.0～1000.0 | ||
| 型式 | L 指定单位0.1mm | ||
| Type | Dh7 | ||
| SFHR PSFHR SSFHR | 3 | 0 －0.010 | 15.0～ 150.0 |
| 4 | 0 －0.012 | 15.0～ 200.0 | |
| 5 | 15.0～ 250.0 | ||
| 6 | 15.0～ 400.0 | ||
| 8 | 0 －0.015 | 15.0～ 500.0 | |
| 10 | 15.0～ 600.0 | ||
| 12 | 0 －0.018 | 15.0～ 700.0 | |
| 15 | 15.0～ 800.0 | ||
| 17 | 30.0～ 900.0 | ||
| 20 | 0 －0.021 | 30.0～1000.0 | |
| 25 | 50.0～1000.0 | ||
| 30 | 60.0～1000.0 | ||
| 35 | 0 －0.025 | 70.0～1000.0 | |
| 40 | 80.0～1000.0 | ||
| 50 | 100.0～1000.0 | ||
| 型式 | L 指定单位0.1mm | |||
| Type | Dg6 | |||
| SFR PSFR SSFR (SSFR不能选择D13・16・18・22) ＊HFR (仅带＊的尺寸) ＊PHFR (仅带＊的尺寸) | 2 | -0.002 -0.008 | 15.0 ～ 50.0 | |
| 2.5 | 15.0 ～ 50.0 | |||
| 3 | -0.004 -0.012 | 15.0 ～ 150.0 | ||
| 4 | 15.0 ～ 200.0 | |||
| 5 | 15.0 ～ 250.0 | |||
| 6 | 20.0 ～ 300.0 | |||
| 8 | -0.005 -0.014 | 15.0～ 500.0 | ||
| 10 | 15.0～ 600.0 | |||
| 12 | -0.006 -0.017 | 15.0～ 700.0 | ||
| 13 | 15.0～ 700.0 | |||
| ＊ | 15 | 15.0～ 800.0 | ||
| 16 | 15.0～ 900.0 | |||
| 17 | 30.0～ 900.0 | |||
| 18 | 30.0～ 900.0 | |||
| ＊ | 20 | -0.007 -0.020 | 30.0～1000.0 | |
| 22 | 40.0～1000.0 | |||
| ＊ | 25 | 50.0～1000.0 | ||
| ＊ | 30 | 60.0～1000.0 | ||
| ＊ | 35 | -0.009 -0.025 | 70.0～1000.0 | |
| ＊ | 40 | 80.0～1000.0 | ||
| ＊ | 50 | 100.0～1000.0 | ||
