■精密铸造加强筋与切削加强筋的比较
精密铸造型的光泽度略逊于切削型，
但垂直度与切削型(普通级)相同。
■AC4B(铝合金铸件)的材质特性
铸造性能好、抗拉强度高，而延伸率小。
被广泛的运用。
精密铸造型的光泽度略逊于切削型，
但垂直度与切削型(普通级)相同。
■AC4B(铝合金铸件)的材质特性
铸造性能好、抗拉强度高，而延伸率小。
被广泛的运用。

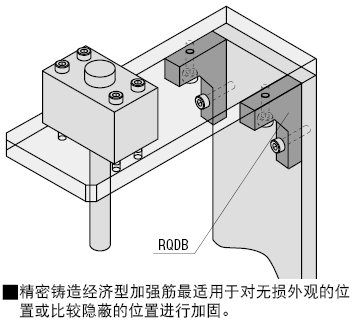

使用例
| 规格 | |||
| 形状 | L型 | 孔形状 | 通孔 |
| 材质 | 1 | 孔位置固定/指定 | 固定 |
| 型式 | - | B |
| RQDB30 RQDW100 | - - | 80 150 |

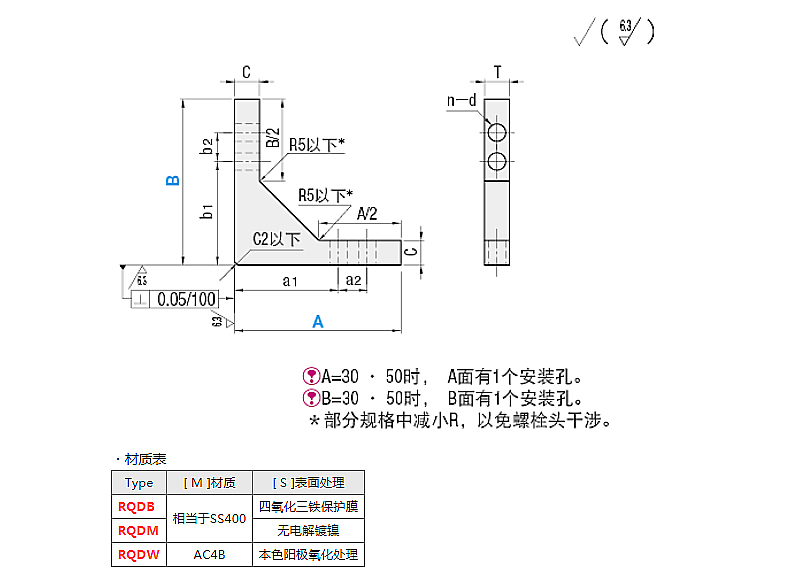

| 型式 | B | T | n (孔数) | d | a1 | a2 | b1 | b2 | C | ||
| Type | A | SS400 | AC4B | ||||||||
| RQDB (四氧化三铁保护膜) RQDM (无电解镀镍) RQDW (本色阳极氧化处理) | 30＊ | 30＊ | 12 | 10 | 2 | 5.5 | 20 | - | 20 | - | 8 |
| 50＊ | 35 | ||||||||||
| 80 | 3 | 50 | 15 | ||||||||
| 50＊ | 50＊ | 2 | 35 | - | 35 | - | 12 | ||||
| 80 | 3 | 50 | 15 | ||||||||
| 100 | 60 | 20 | |||||||||
| 80 | 80 | 12 | 4 | 6.5 | 50 | 15 | 50 | 15 | 20 | ||
| 100 | 60 | 20 | |||||||||
| 100 | 100 | 60 | 20 | 60 | 20 | 25 | |||||
| 150 | 90 | 30 | |||||||||
■抗拉强度比较表
| 机械特性的代表值 | |
| 抗拉强度 (N/mm2) | |
| A5052 | AC4B |
| 260 | 170以上 |
