| 间距 P(mm) | 100 | 本体材质 | [不锈钢] SUS304 |
| 全高(mm) | 32 | 本体种类 | [平面安装型] 表面安装型 |
| 握柄直径 D(mm) | 12 | 平面安装型种类 | [U型] U型 |
| 安装方法 | [焊接型] 外固定型 | 本体表面处理 | 抛光 |
| 附加功能 | 无 | 使用载荷(N) | 500 |
| U型种类 | 铸件拉手 | RoHS | 10 |
| 型式(Type·L) |
| UWSD100 UWASND80 UWANDC115 |

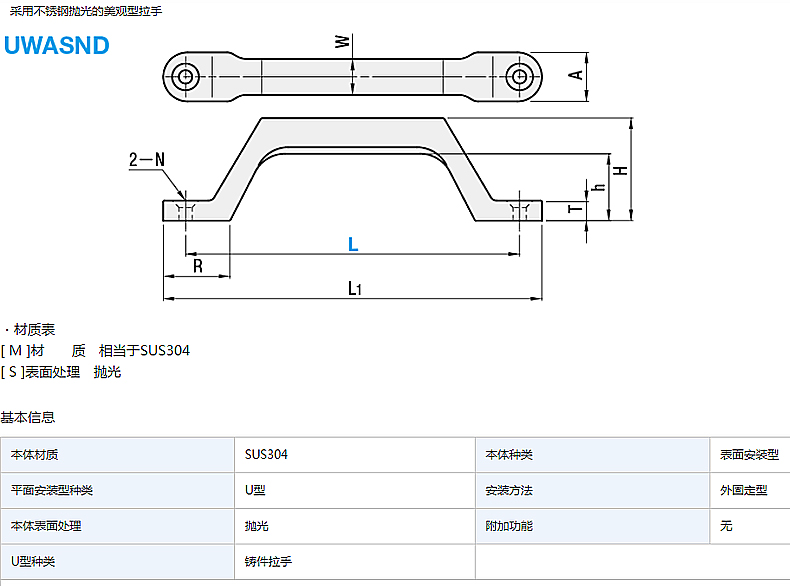

| 型式 | L1 | H | h | T | A | W | R | N | 容许负载 (N) | 重量 (g) | 交货期 | ||
| Type | L | 通孔 | 锪锥孔 | ||||||||||
| UWASND | 80 | 96 | 32 | 20 | 6 | 18 | 12 | 20 | 4.5 | 8.5 | 500 | 97 | 库存品 |
| 100 | 116 | 23 | 116 | ||||||||||
| 150 | 170 | 46 | 30 | 9 | 22 | 16 | 30 | 6.5 | 12.5 | 301 | |||
| 200 | 220 | 46 | 30 | 9 | 22 | 16 | 30 | 6.5 | 12.5 | 354 | 库存品 | ||
