| 间距 P(mm) | 200 | 本体材质 | [不锈钢] 00230 |
| 全高(mm) | 46 | 本体种类 | [平面安装型] 平面安装型 |
| 握柄直径 D(mm) | 16 | 平面安装型种类 | [U型] U型 |
| 安装方法 | 圆孔 | U型种类 | 直棒型 |
| 本体表面处理 | 抛光 | RoHS | 10 |
| 握柄截面形状 | [方形] 方形 | 使用载荷(N) | 500 |
| 尺寸 L(mm) | 220 | 尺寸 W(mm) | 22 |

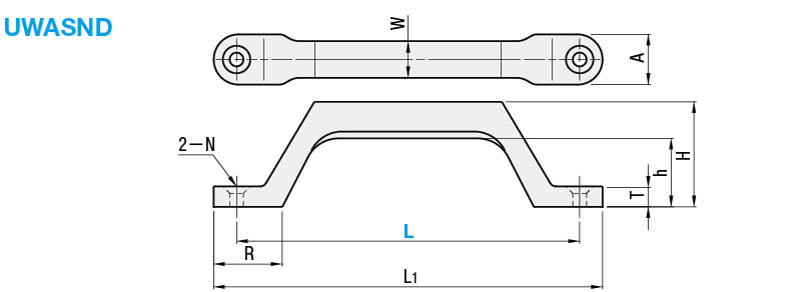

| 型式 | L1 | H | h | T | A | W | R | N | 容许负载 (N) | 重量 (g) | ||
| Type | L | 通孔 | 锪锥孔 | |||||||||
| UWASND | 80 | 96 | 32 | 20 | 6 | 18 | 12 | 20 | 4.5 | 8.5 | 500 | 97 |
| 100 | 116 | 23 | 116 | |||||||||
| 150 | 170 | 46 | 30 | 9 | 22 | 16 | 30 | 6.5 | 12.5 | 301 | ||
| 200 | 220 | 46 | 30 | 9 | 22 | 16 | 30 | 6.5 | 12.5 | 354 | ||
