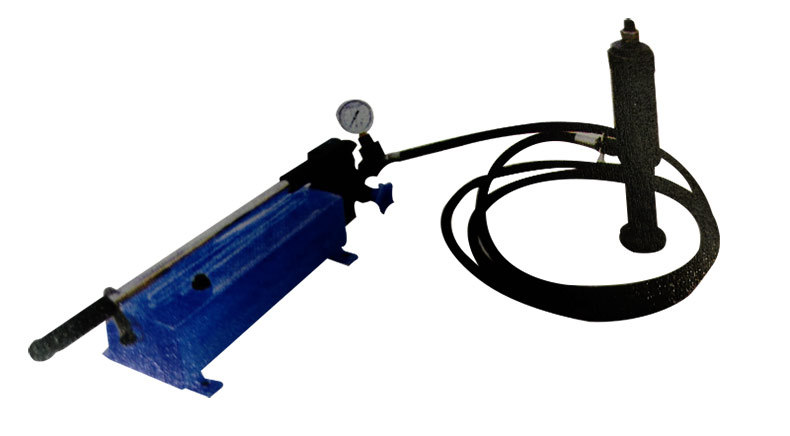

产品名称：三K工具 煤矿用锚杆拉力计，LDZ200，煤安证号MEF140128
品牌：三K工具
制造商型号：LDZ200
项 目 | LDZ100 | LDZ200 | LDZ300 | ||
整 机 | 额定张拉力 (kN) | 100 | 200 | 300 | |
千斤顶额定压力(MPa) | 40 | 60 | 55 | ||
适应锚杆公称直径(mm) | 22 | 25 | 30 | ||
张拉力值满量程准确度偏差 | ±5% | ±5% | ±5% | ||
张拉力测量仪表 | 型 式 | 指针式 | 指针式 | 指针式 | |
型 号 | —— | —— | —— | ||
量 程（kN） | 0-200 | 0-350 | 0-500 | ||
精度等级 | 1.5 | 1.5 | 1.5 | ||
拉力计千斤顶 | 缸 径 （mm） | 70 | 85 | 105 | |
行 程 （mm） | 60 | 75 | 70 | ||
中心孔直径 （mm） | 22 | 25 | 30 | ||
机 重（kg） | 12 | 16 | 19 | ||
液压泵站 | 额定工作压力(MPa) | 43.0 | 63.0 | 58.0 | |
油箱有效容积(L) | 3 | 3 | 3 | ||
系统额定排量(ML/次) | 低压 | 12.5 | 12.5 | 12.5 | |
高压 | 2.3 | 2.3 | 2.3 | ||
型 式 | 单出口，手动式 | 单出口，手动式 | 单出口，手动式 | ||
手摇力（N） | ≤500 | ≤500 | ≤500 | ||
机 重（kg） | 11 | 11 | 11 | ||
锚杆拉力计的使用过程
1、检查油量
逆时针方向打开手压泵的卸荷阀，使油缸中的液压油回到油泵的油筒中
拧开油泵后端的加油孔盖，检查油量。如果油不满，应及时补充。（应加入L-HM32#抗磨液压油）
2、排气
液压系统刚刚连接好的时候，油管、油筒中常混有空气，为了使系统正常工作这些空气必须排掉
排气的方法：把油泵放在比油缸稍高的地方，摇动油泵，使油缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可
注意：排气时不能加压
3、工作过程
首先拧下油缸和油泵上的防尘帽，用高压胶管把油缸和油泵连接起来再把压力表装上
接着按照1、2的要求进行油量检查和排气
然后把锚杆测力接头（拉杆）拧到锚杆末端，套上垫套，再套上油缸，使活塞端向外，然后拧紧螺母顺时针拧紧放泄阀
上下摇动油泵上的手柄，观察油泵压力表的示数以达到所要求的数值
注意：油泵必须摆成水平位置工作；摇动油泵时用力要均匀，不要用力过猛
检测完毕，逆时针方向拧动放泄阀，使压力表读数降到零，再把各部件从锚杆上卸下
